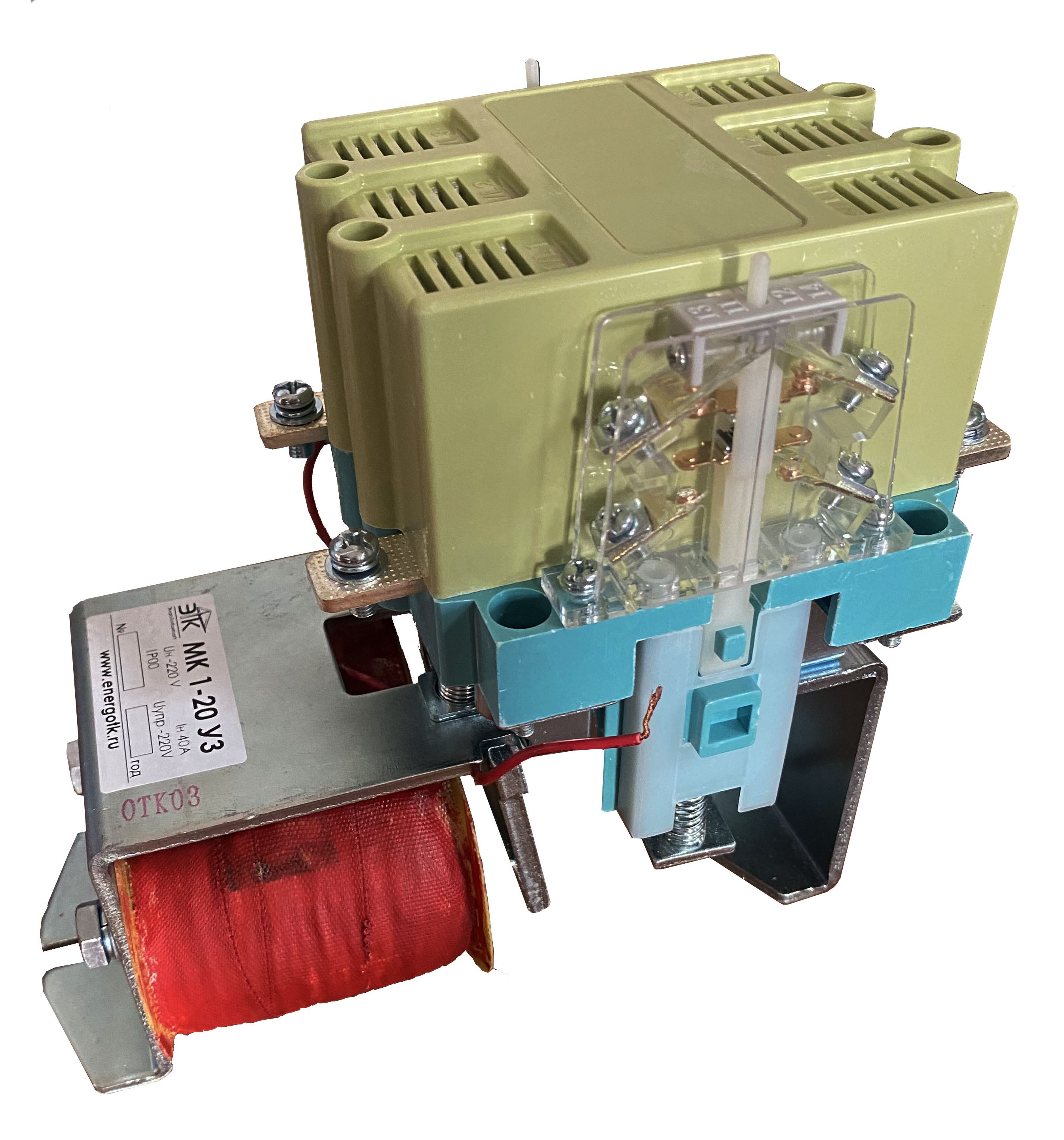

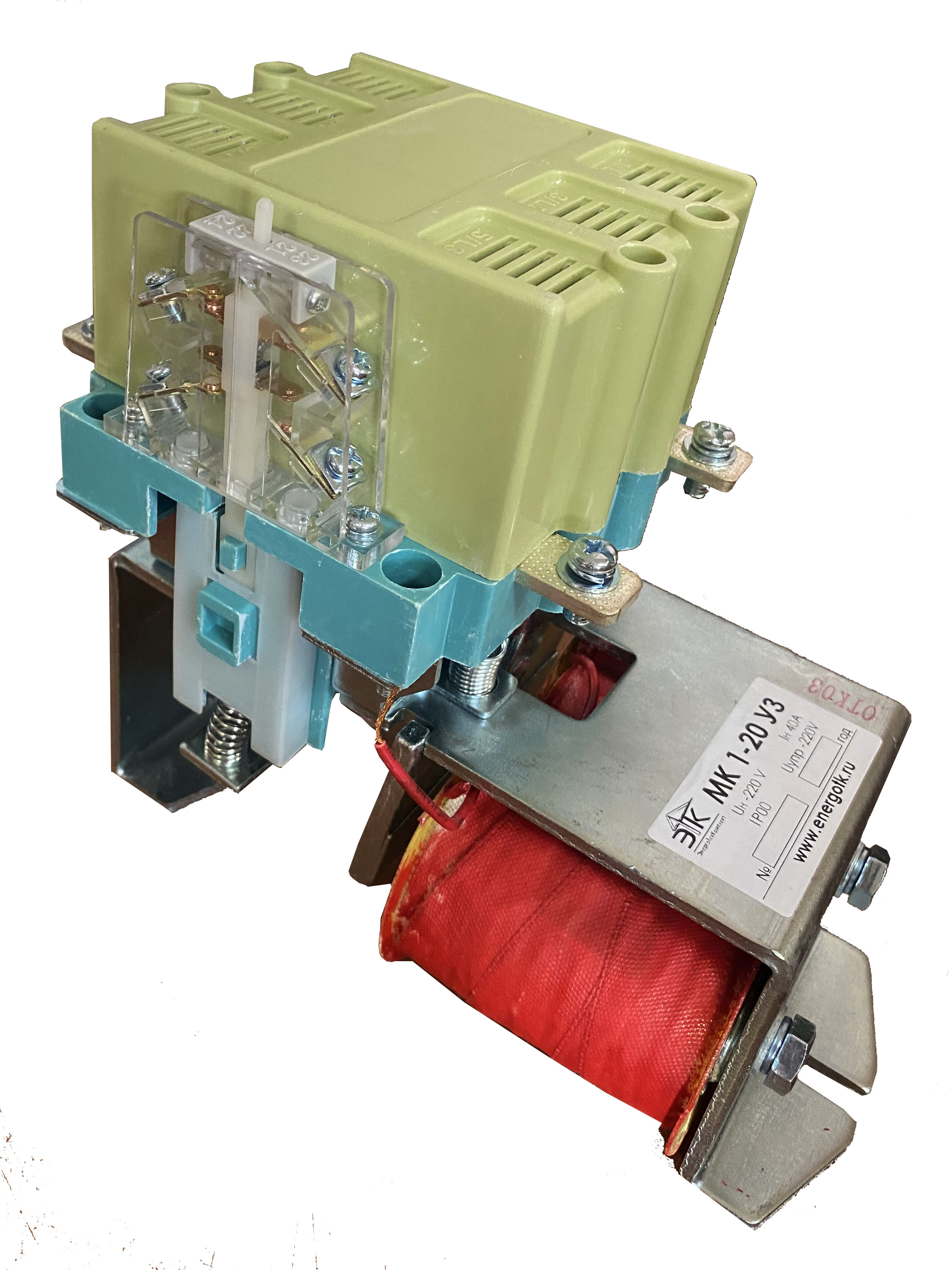

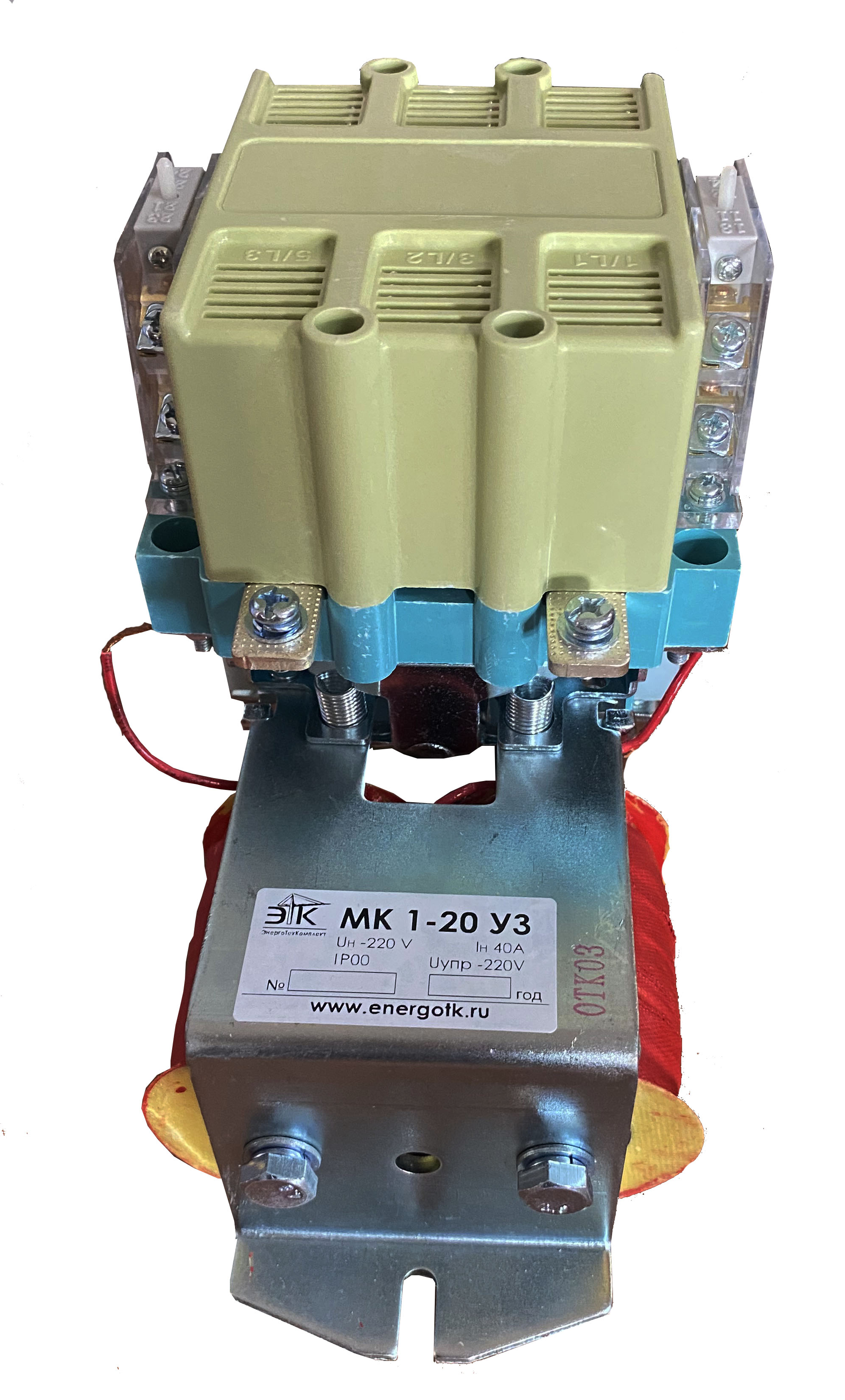

МК 1-20 220В

Артикул : 00000000552

МК 1-20 220В

Товар в наличии

Цена: 0 ₽

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

Контакторы МК — предназначены для работы в силовых электрических цепях переменного тока до 380В частотой 50 и 60 Гц общепромышленных установок и до 220В постоянного тока. Контакторы имеют четыре величины (по номинальному току): МК-1 (I ном = 40А), МК-2 (I ном = 63А), МК-3 (I ном = 100А), МК-4 (I ном = 160

Контакторы МК — структура условного обозначения

МК Х-Х Х Х Х 3 Х:
МК — серия;
Х — величина контактора в зависимости от номинального тока
главной цепи:
1 — 40 А,
2 — 63 А,
3 — 100 А,
4 — 160 А;
Х — количество замыкающих контактов;
Х — количество размыкающих контактов;
Х — модификация контактора:
Б — для привода высоковольтных выключателей,
Д — для лифтовых станций управления,
М — для подвижного состава;
Х — климатическое исполнение (У, УХЛ, Т) по ГОСТ 15150-69;
3 — категория размещения по ГОСТ 15150-69;
Х — модификация контактора по коммутационной износостойкости:
А, Б.

Контакторы МК выпускаются в однополюсном , двухполюсном, или трехполюсном исполнении (по заявке). Все контакторы выполняются с передним присоединением силовой цепи и цепи управления. Контакторы допускают установку на изоляционных панелях или на рейках и приводятся в действие электромагнитом постоянного тока. Главные контакты имеют дугогасительные камеры для снижения искрообразования при отключении контактов и увеличения срока службы.

Тип контактора	МК1	МК2	МК3	МК4
Номинальный ток главной цепи, А	40	63	100	160
Номинальное напряжение главных контактов, В	380 переменного тока
Номинальное напряжение втягивающей катушки, В	24,48,110,220 постоянного тока
Число исполнение главных контактов	10,1«3»;20,2«3»;30,3«3».
Количество и исполнение вспомогательных контактов	2з+2р
Номинальный ток вспомогательного контакта, А	10A
Максимальная допустимая частота включений в час	1200
Коммутационная износостойкость млн циклов ВО	0.2
Механическая износостойкость млн циклов ВО	3
Климатическое исполнение	УЗУХЛЗ
Степень защиты	IP00
Масса, кг не более	4.32	4.32	4.32	4.82
Габаритные размеры ШхВхГ, мм, max	220x130x186

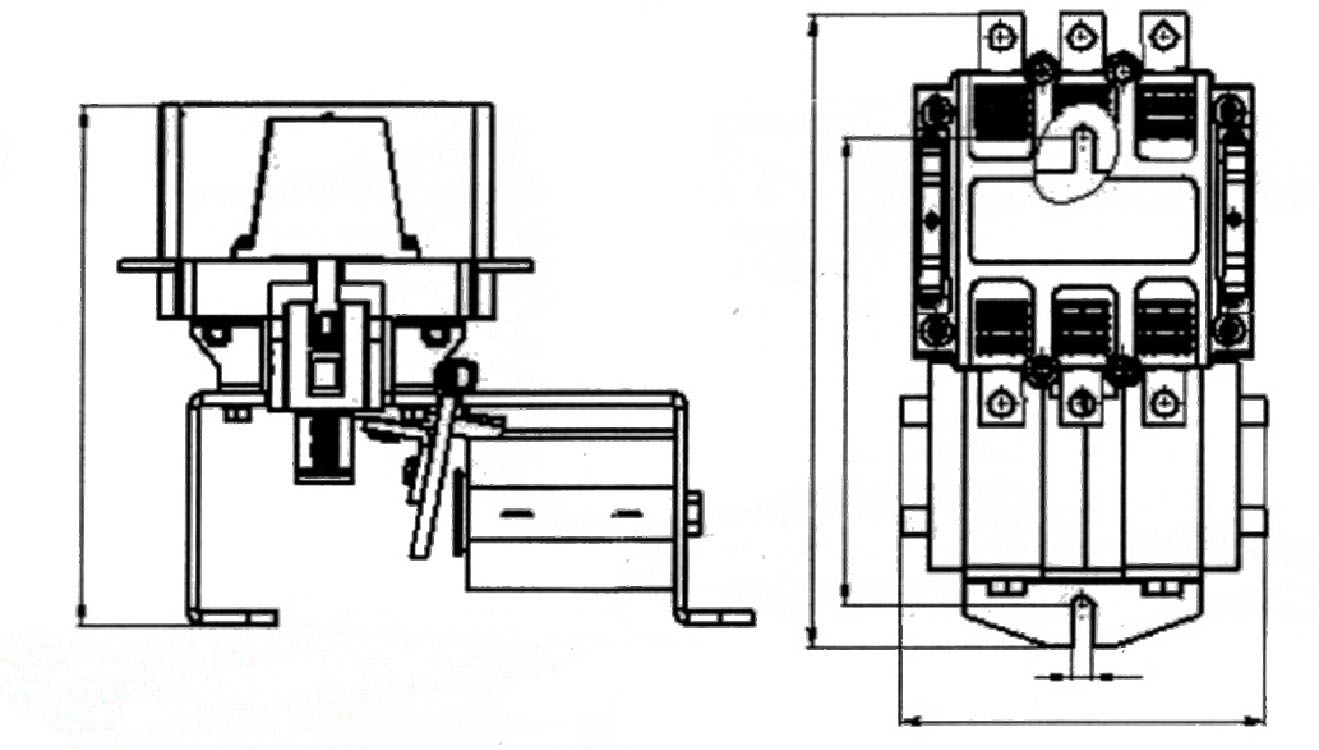

УСТАНОВОЧНЫЕ РАЗМЕРЫ КОНТАКТОРА МК

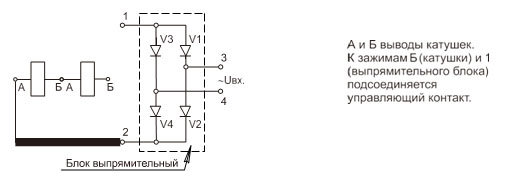

Электрическая схема контакторов серии МК с питанием включающих катушек

от переменного тока через выпрямительный блок

Номинальный ток контактора, А	Сечение жил внешних проводов и кабелей, мм²
Номинальный ток контактора, А	наименьшее	наибольшее
40	4	16
63	6	25
100	10	50
160	25	95
