Контактор КВТ-1,14-2,5/ 63 У3 220В

     Артикул :  УТ000003021

Контактор КВТ-1,14-2,5/ 63 У3 220В

      Товар в наличии

Цена: 11 673 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Назначение

   Контакторы вакуумные ВК49 предназначены для коммутации электрических нагрузок в сетях переменного трехфазного тока напряжением до 1140В, частотой 50 Гц. Использование вакуумной дугогасительной камеры позволяет применять контактор ВК49 для включения и выключения нагрузки как в нормальном режиме, так и в условиях рабочих перегрузок, а также для частых коммутаций электрических устройств.
Устанавливаются контакторы в пусковых устройствах, станциях и блоках управления асинхронными двигателями с короткозамкнутым и фазным ротором, в системах дистанционного управления приводами.
   Конструкция

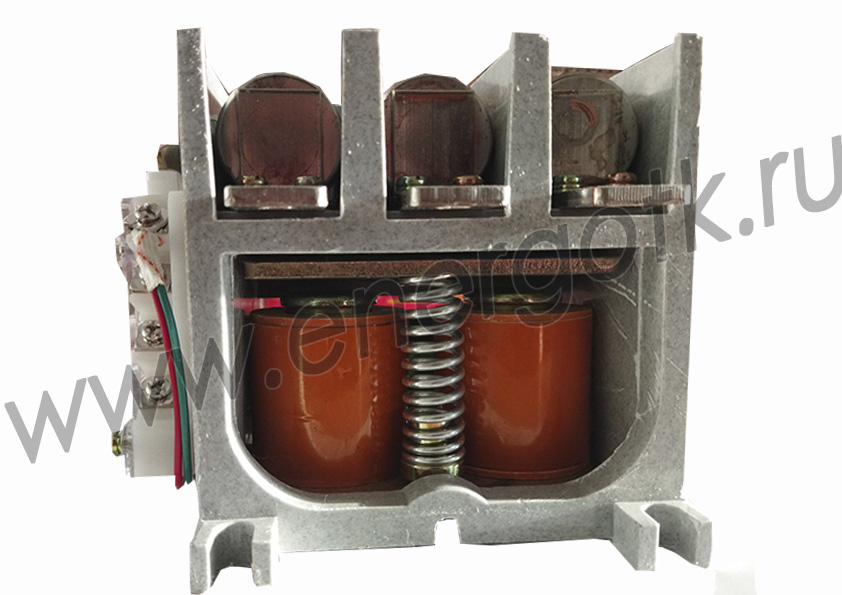

Контактор имеет 3 полюса, установленных в изолирующем каркасе. Каждый полюс состоит из контактной пары, расположенной в вакуумной дугогасительной камере, обеспечивающей мгновенное гашение электрической дуги. В изолирующем корпусе расположены также: электромагнитная система управления, группа вспомогательных контактов, рычажная система привода вспомогательных контактов.














Наименование основного параметра и характеристики
Значение
Номинальное напряжение главной цепи, кВ
1,14
Номинальное напряжение по изоляции, кВ
1,14
Номинальный переменный ток главной цепи, А:

   - для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
160
   - для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
250
   - для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
400
Номинальный ток вспомогательных контактов, А
10
Номинальное напряжение вспомогательных контактов, В
до 660
Номинальный переменный ток отключения главной цепи, кА:

   - для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2

   - для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
2,5
   - для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
4
Электрическое сопротивление главной цепи постоянному току, мкОм, не более
350
Время дребезга главных контактов каждого полюса при включении, с, не более
0,005
Равномерность замыкания главных контактов трех полюсов при отключении, с, не более
0,003
Равномерность размыкания главных контактов трех полюсов при отключении, с, не более
0,003
Собственное время включения, с, не более
0,06
Собственное время отключения, с, не более
0,14
Ход (раствор) подвижного главного контакта каждого полюса от отключенного положения до замыкания контактов, мм:

 - для типоисполнений 160 А и 250 А
2 (+0,2;-0.3)
 - для типоисполнений 400 А
2.2 (+0.3;-0.2)
Провал подвижного главного контакта каждого полюса, мм
1 +/- 0,2
Номинальное переменное напряжение цепи управления, В:

   - для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
110
   - для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
220
   - для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
380
Мощность потребляемая включающими катушками в режиме удержания, Вт, не более:
14
Ток включения в цепи управления контактора в течение собственного времени включения, А, не более:

   - при 110 В
10
   - при 200 В
5
   - при 380 В
3
