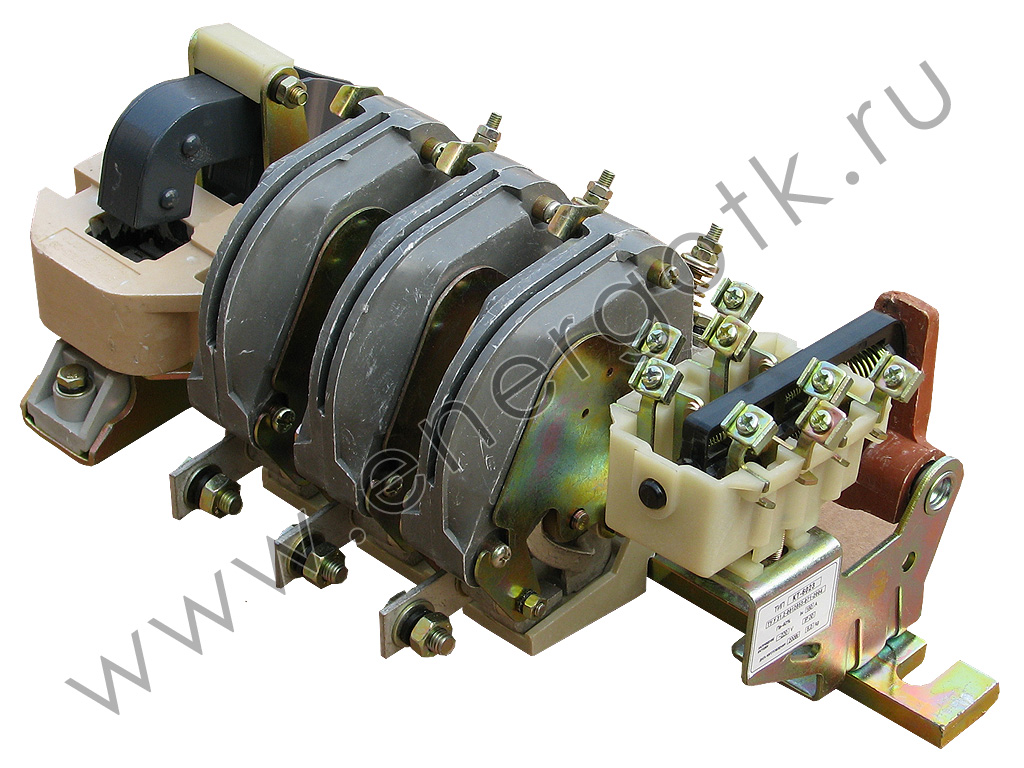

Контактор КТ-6023 160А 380В

Основными комплектующими аппаратами магнитных контроллеров, крановых, защитных и/или реверсивных панелей являются контак¬торы. Это аппараты замыкающие и размыкающие силовые цепи, с использованием дистанционного управления. В крановых электроприводах применя¬ют контракторы исключительно с электромагнитным приводом.

Контакторы КТ 6023 являются электрическими аппаратами, предназначенными для замыкания и размыкания силовой цепи, которую приводит в действие электромагнит.

Различают устройства следующих видов в зависимости от рода тока: во-первых, постоянного тока, во-вторых, переменного тока.

Подвижные дугообразные контакты установлены совместно на валу и при замыкании контактов перекатываются по поверхностям неподвижных устройств. В свою очередь, привод вала осуществляет электромагнит, который установлен сбоку от группы. КТ 6000 (в том числе КТ 6023) разработаны на основе единых конструктивных принципов и работают на переменном токе.

Главные контакты устройства имеют мощную дугогасительную систему с электромагнитным гашением. По числу одновременно переключаемых цепей их делят на однополюсные и на многополюсные. Все контакторы КТ 6023 постоянного тока изготавливают с одним или двумя полюсами. Все контакторы переменного тока изготавливают с двумя, тремя или четырьмя полюсами. Помимо главных контактов устройства имеют группу замыкающих и размыкающих вспомогательных. Количество вспомогательных в процессе эксплуатации может быть изменено соответственно схеме включения электроаппаратуры.

Чтобы обеспечить надежную работу электромагнита, при условии питания его переменным током, на торцах ярма электромагнита укладывается короткозамкнутый виток. Данный виток выполнен в виде латунной рамки, которая охватывает часть магнитопровода. В короткозамкнутом витке ин-дуктируется ток, по сути как во вторичной обмотке трансформатора, который со¬здает дополнитель¬ный магнитный поток. Этот поток исключает вибрацию якоря элек¬тромагнита. Нормаль¬ную работу электромаг¬нита характеризуют легким гудением аппа¬рата.

Технические характеристики контактора КТ 6023

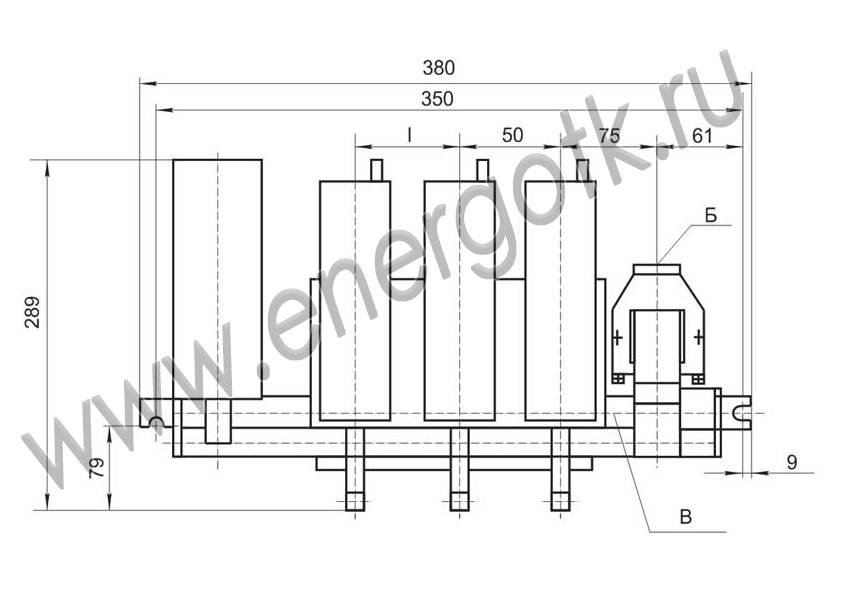

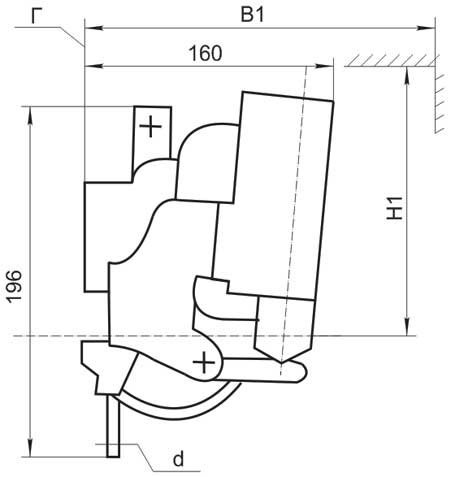

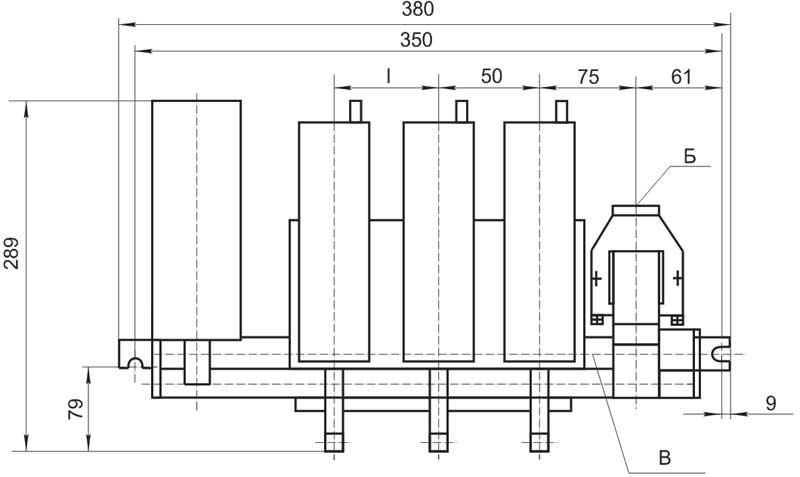

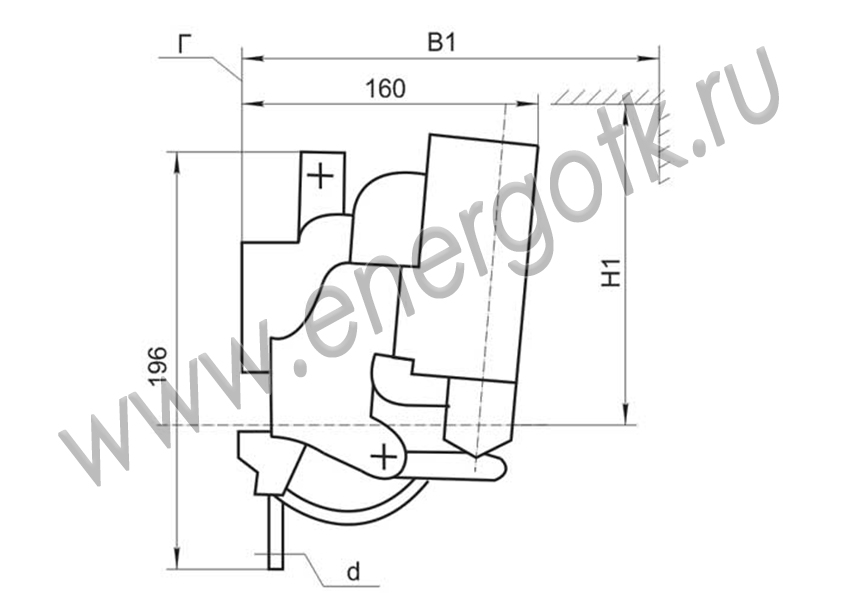

Габаритные, установочные размеры и масса контактора КТ 6023

Б – вертикальная установочная ось

Г – горизонтальная установочная ось

Д – установочная плоскость контактора

* - расстояние до ближайшей токоведущей или заземляющей детали
