Печь ОВЭ-4тр 1,0 с терморегулятором
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
|
Обогреватель электрический взрывозащищенный ОВЭ-4 предназначен для обогрева помещений, где могут возникать взрывоопасные смеси горючих газов и паров с воздухом, способные взрываться при наличии источника поджигания. Обогрев производится конвекцией нагретого воздуха.
Обогреватель ОВЭ-4 с маркировкой "тр"-"ОВЭ-4тр" комплектуется терморегулятором с регулировкой нагрева воздуха от 0 до +40ºС.
Обогреватель имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка (d) » по ГОСТ IEC 60079-1-2013, маркировка взрывозащиты 1EхdbIIАT3 по ГОСТ 31610.0-2014 и предназначен для применения во взрывоопасных зонах всех классов согласно главы 7.3 ПУЭ и ГОСТ IEC 60079-10-1-2013, в которых могут образовываться взрывоопасные смеси паров и газов с воздухом категории IIА и температурного класса Т3 по ГОСТ 31610.0-2014.
Обогреватели ОВЭ-4тр рассчитаны на продолжительную работу без надзора при соблюдении правил монтажа и эксплуатации, изложенных в настоящем паспорте. Вид климатического исполнения обогревателя УХЛ3 по ГОСТ 15150-69 с температурой окружающей среды от - 20°С до + 40°С. Обогреватель ОВЭ- 4тр может работать как от 3-фазной сети 380В, так и от 1-фазной сети 220В. С предприятия – изготовителя обогреватель выходит подготовленным на подключение к 1-фазной сети 220В. Для подключения к 3-фазной сети 380В требуется снять перемычки с ТЭН со стороны кабельного ввода. Обогреватели должны эксплуатироваться в сетях с глухозаземленной нейтралью (системы TN и ТТ согласно ). По отдельному заказу могут быть изготовлены обогреватели с дополнительным индексом «т», для эксплуатации в 3-фазных сетях с изолированной нейтралью ( системы IT согласно ПУЭ). Обогреватель ОВЭ-4тр с терморегулятором используются только в 1-фазных сетях ~220В с глухозаземленной нейтралью.
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

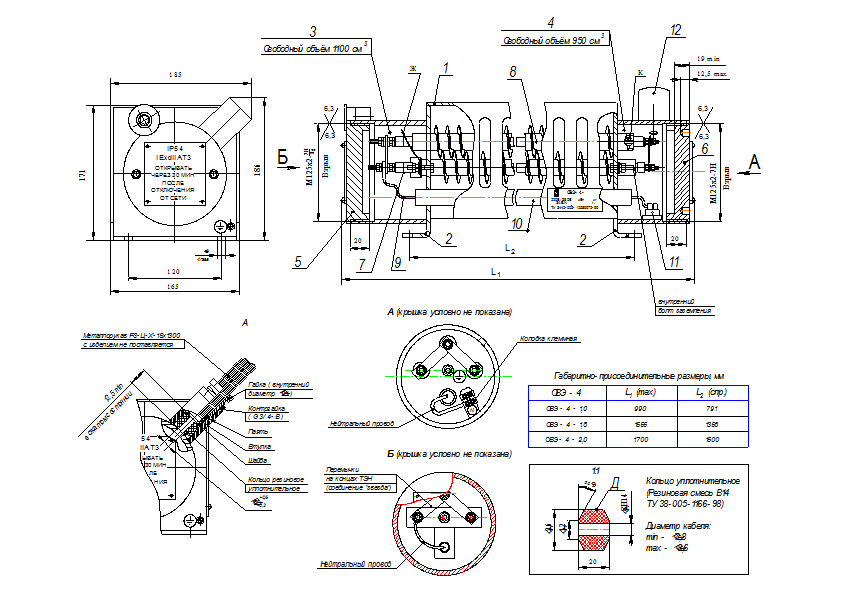

Рис. 1

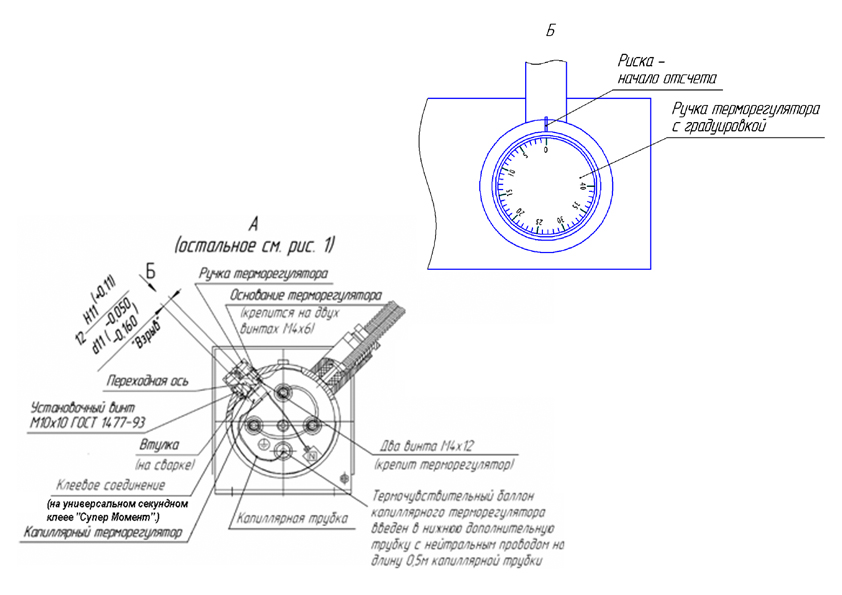

Рис.2
Обогреватель (рис. 1) представляет собой стационарный сухой электрорадиатор напольного типа, закрытого снаружи защитным кожухом 1 с большим числом прямоугольных пазов для конвекции нагретого воздуха, с установочными опорам 2 и взрывонепроницаемыми трубчатыми полостями для выводов 3 и 4, закрытыми резьбовыми крышками 5 и 6. Обогреватель имеет три трубчатых электронагревателя (ТЭН) 7, которые заключены в взрывонепроницаемые трубные оболочки 8, оребренные стальной лентой для повышения теплоотдачи. Нагревательные элементы зафиксированы от продольного перемещения с помощью скоб Ж и резиновых втулок К (рис. 1). Нагреватели с одной стороны соединены в «звезду» и нейтральная точка монтажным проводом 9 выведена через дополнительную трубку 10 на клеммную колодку 11 на сторону кабельного ввода 12. Устройство кабельного ввода показано на виде А (рис.1). В обогревателях приварены два болта заземления М6-внутренний и наружный (см.рис.1).
Не прилагайте больших усилий при повороте ручки, что может привести к срыву клеевого соединения!
Рекомендация по сечениям проводов подводящего кабеля.
|
