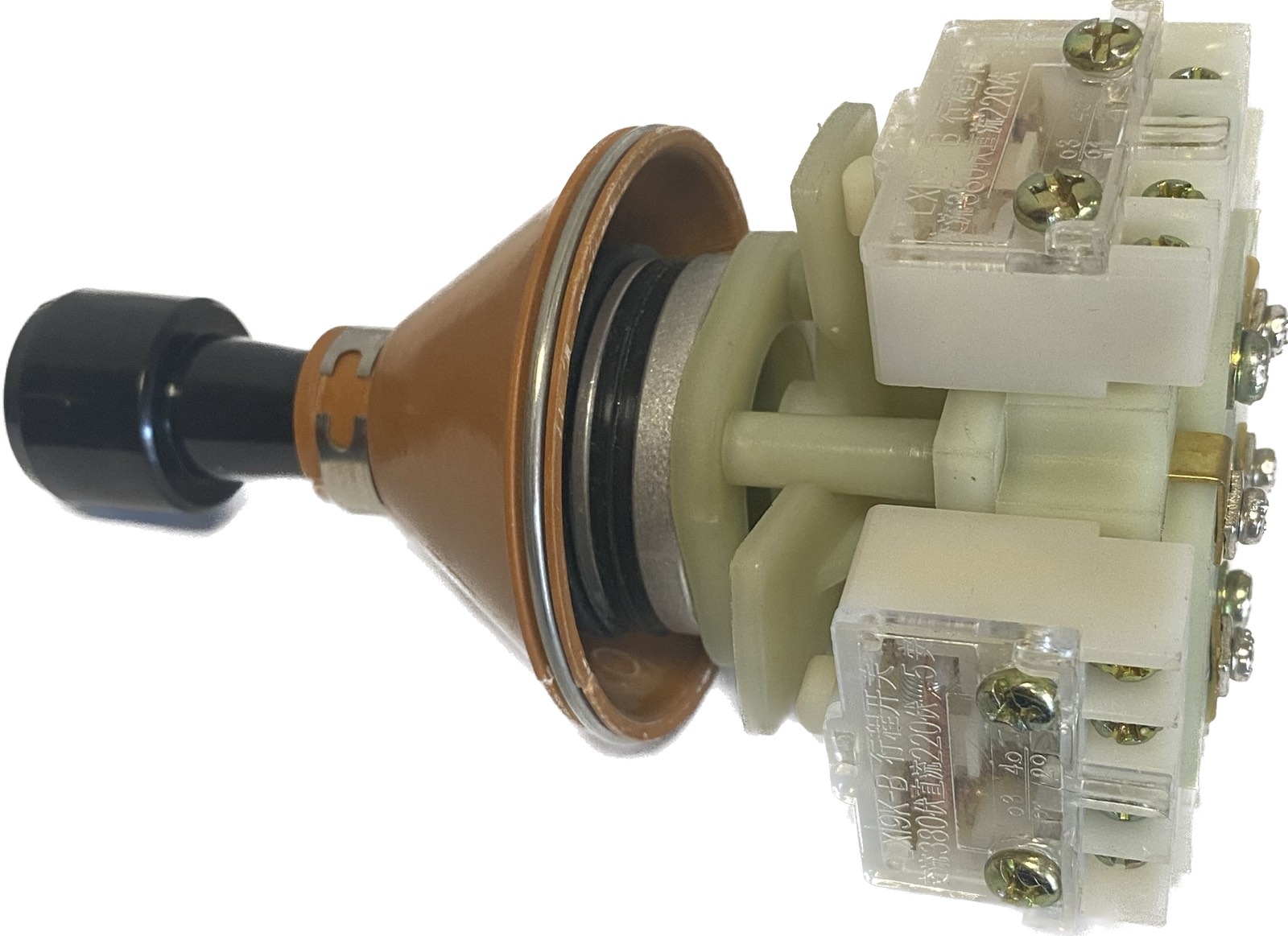

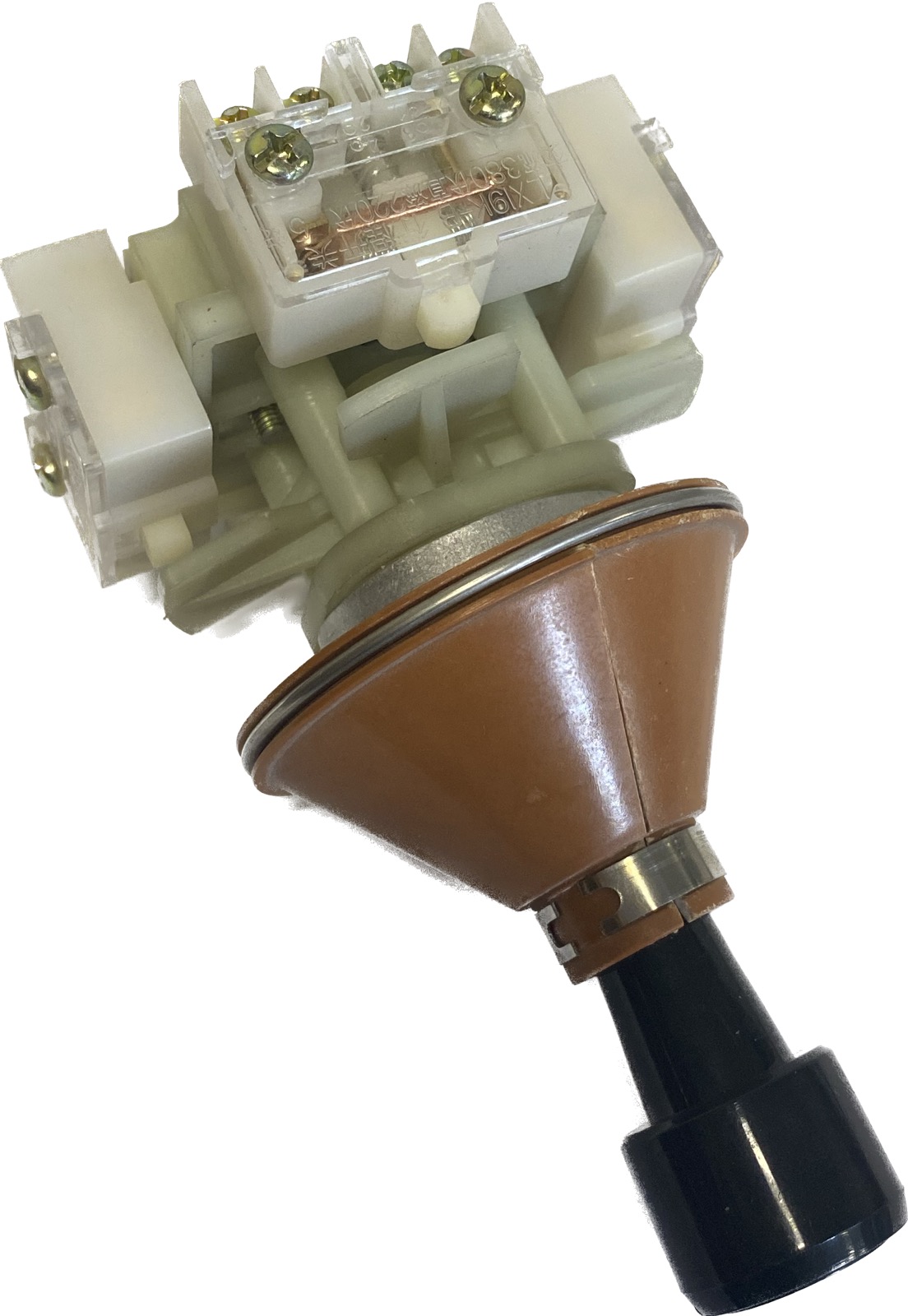

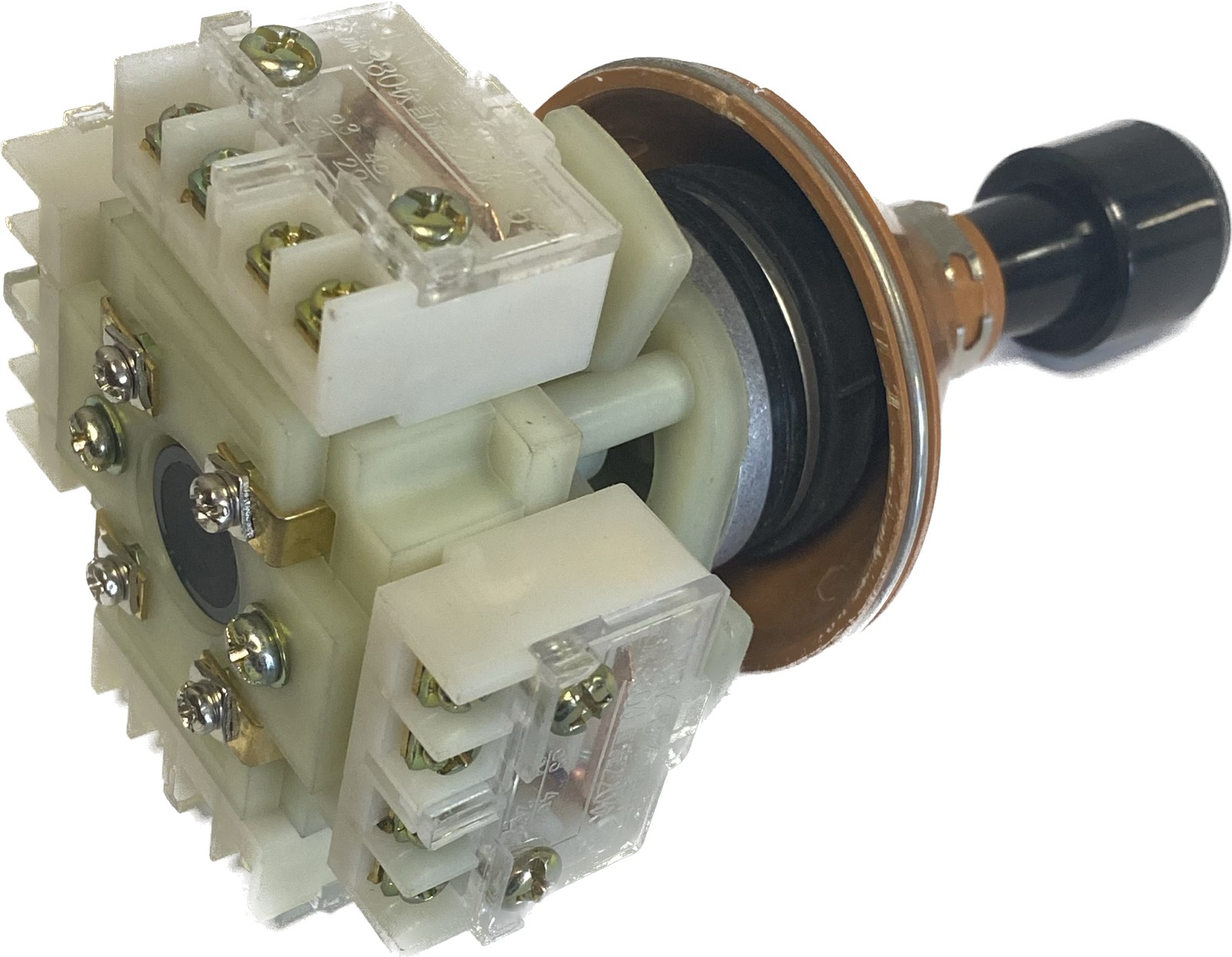

Переключатель крестовой ПК 12-21-802Д

     Артикул :  УТ000001958

Переключатель крестовой ПК 12-21-802Д

      Товар в наличии

2 915 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Переключатели предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Обозначение ПК12-21ХХХХ-54 Х3:


ПК-вид аппарата переключатель крестовый;
12-номер серии;
21-номинальный ток: 10 А;
Х-разделительный знак или буква: "-" - исполнение без защиты от попадания стружки;
Д-исполнение с защитой от попадания стружки;
Х-число полюсов, управляемых рукояткой (8 -8 полюсов);
Х-число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса);
Х-конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением; 2 - рукоятка с пятью фиксируемыми положениями);
54-степень защиты IР54 по ГОСТ 14255-69;
Х3-климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150-69.





Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% составляет не менее:

-0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);
-1,25*106циклов ВО для полюсов, управляемых толкателем.

Усилие управления составляет, не более: для рукоятки - 50 Н; для толкателя - 30 Н.

При этом интервал между последовательными циклами составляет от 5 до 10 с при ПВ=60%.


Рукоятка переключателя выдерживает действие приложенного момента (10+/-1) Н*м без остаточных деформаций.


Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента не менее (20+/-2) Н*м.


Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток 150 А.


К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением до 2,5 мм2 или двух медных проводов сечением 1 мм2.
