ЭВУБ-2,0 (2,0 кВТ/220В т/регулятор, IP20)
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
|
Универсальный электроконвектор с бесступенчатым регулированием мощности (в дальнейшем именуемый «конвектор») предназначен для отопления производственных, служебных, жилых и бытовых помещений с использованием естественной конвекции. Холодный воздух поступает снизу, нагревается при проходе вокруг нагревательных элементов (ТЭНов), что создает восходящий поток воздуха. Нагретый воздух выходит через верхние вентиляционные отверстия в помещение. Около 90% тепла конвектор передает за счет нагрева проходящего воздуха (конвекцией), а лишь 10% — посредством излучения в окружающую среду. Это обеспечивает равномерное распределение тепла в помещении и комфортные условия. Конвекторы соответствуют стандартам. Температура отдельных поверхностей электроконвектора в нормальных условиях эксплуатации не должна превышать следующие значения по сравнению с температурой окружающей среды: Конвектор спроектирован для длительной работы без постоянного контроля при соблюдении правил установки и эксплуатации, изложенных в данном документе. Он имеет климатическое исполнение УХЛ и относится к категории размещения 4, предназначен для помещений с невзрывоопасной атмосферой. Степень защиты оболочки составляет IP20 по ГОСТ 14254-96. Также допускается использование конвекторов в помещениях климатического исполнения УХЛ категории размещения 3 по ГОСТ 15150-69. Корпус конвектора выполнен из стали с полимерным белым покрытием, боковые панели — из белого пластика. Модель «LUX» изготовлена из зеркальной нержавеющей стали, а боковые пластиковые панели — черного цвета. Подключение конвектора к электрической сети должно осуществляться через розетку с боковыми заземляющими контактами. |
|
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ПОКАЗАТЕЛИ ЭНЕРГОЭФФЕКТИВНОСТИ
Запрещается:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Конвектор (см. рис. 1) представляет собой корпус 1, внутри которого на основании 8 размещены два трубчатых электронагревательных элемента (ТЭН), которые на рисунке не изображены. В цепь питания нагревателей входит клавишный выключатель 4, расположенный на боковой крышке, термовыключатель для защиты от перегрева SK1 (не показан) и биметаллический терморегулятор SK2 с ручкой 3 (см. рис. 2 и 3). Холодный воздух поступает через нижнюю входную полость внутрь конвектора. Проходя через нагревательный элемент, воздух нагревается и поднимается вверх, покидая устройство через выходную полость. Вращая ручку 3 терморегулятора, можно изменять время нагрева и остывания конвектора, что приводит к изменению потребляемой из сети электрической энергии (или мощности нагрева) и, соответственно, к изменению температуры воздуха в помещении. Полный поворот ручки терморегулятора осуществляется в диапазоне от 0º до 270º. Поворот вправо от 0º до 225º позволяет регулировать мощность нагрева от 0 до номинальной. Поворот вправо от 225º до 270º обеспечивает постоянное включение номинальной мощности нагрева. Положение «0» и «max» терморегулятора может отличаться от обозначенного, так как зависит от настройки, типа и производителя терморегулятора. Индикация работы конвектора осуществляется с помощью лампочки клавишного выключателя: она горит при нагреве и гаснет, когда заданная терморегулятором мощность достигнута (начинается процесс остывания). При вращении ручки управления 3 по направлению шкалы мощность нагрева увеличивается, а при вращении в противоположном направлении – уменьшается, учитывая инерционность процесса нагрева. Подключение конвектора к электросети осуществляется с помощью шнура питания с вилкой 5. Для установки конвектора на стене предусмотрены кронштейны 6. Для напольного использования предусмотрены ножки-опоры 7. По запросу заказчика конвекторы могут комплектоваться колесными парами 10, которые включают колесные опоры, саморезы и специальные ножки 7, крепящиеся к основанию 9 с помощью двух саморезов каждая. Колесные опоры крепятся к ножкам 7 также на два самореза. Электрическая схема конвекторов мощностью 0,5 кВт и 1,0 кВт представлена на рис. 2, а для моделей мощностью 1,5 кВт и 2 кВт – на рис. 3.

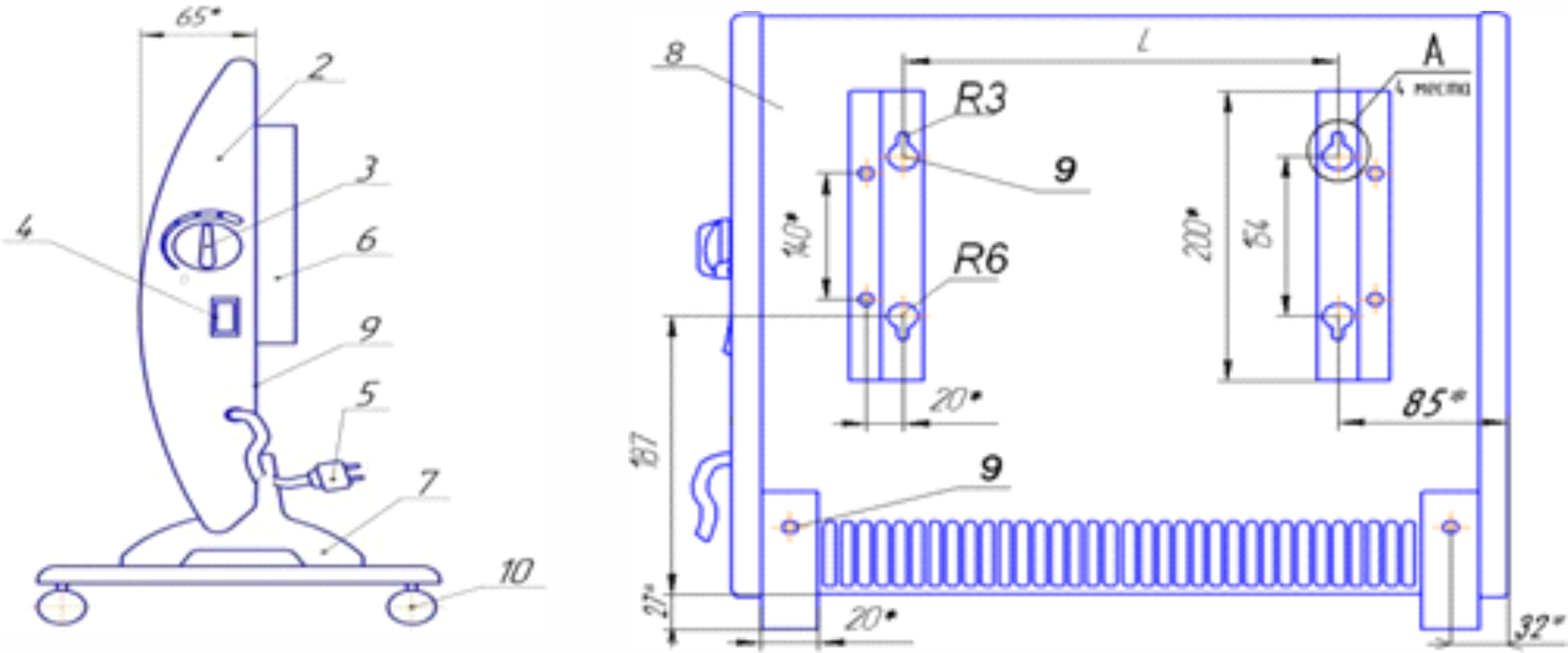

Рисунок №1 Обозначения

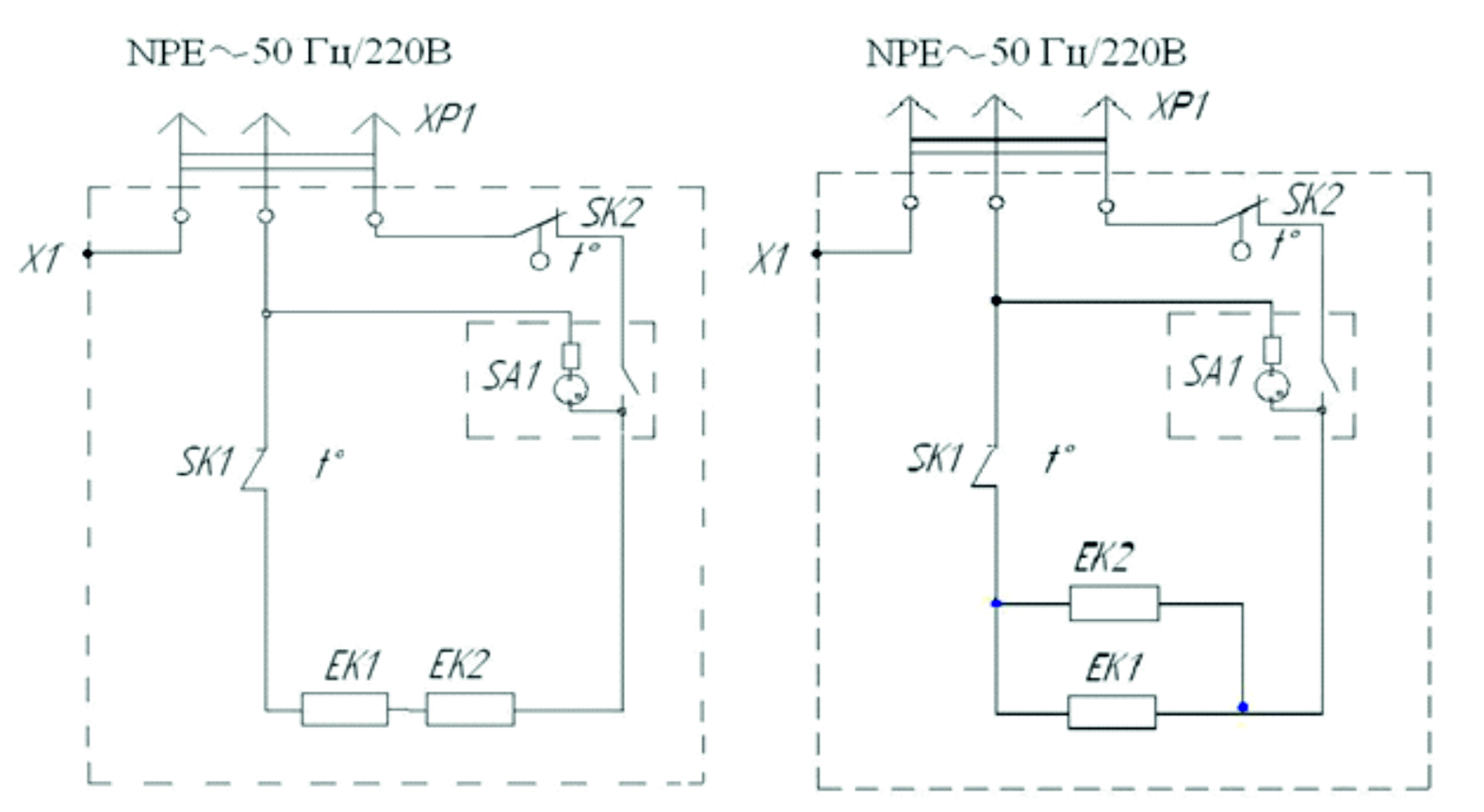

Рисунок №2 Рисунок №3
|
