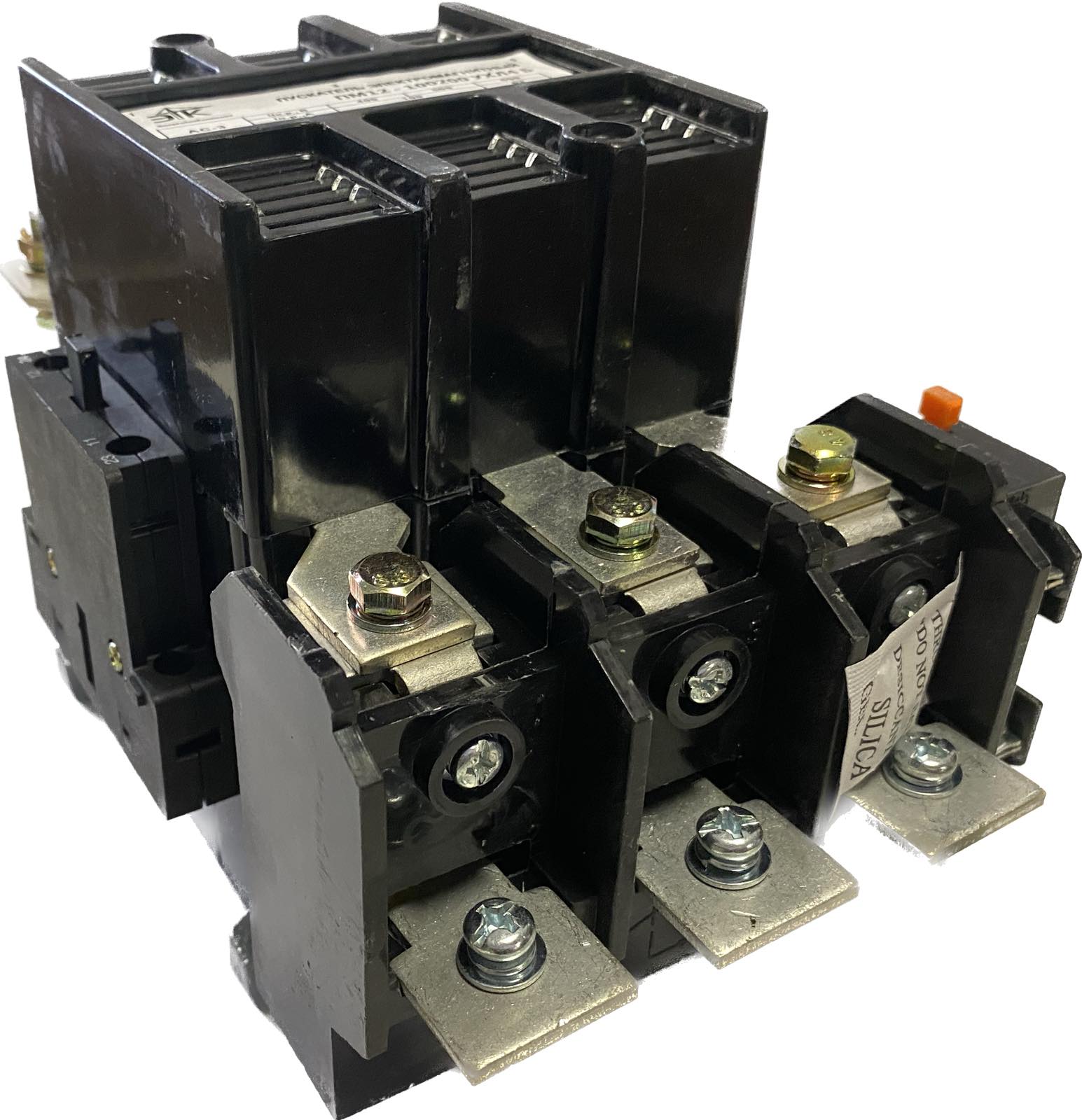

Пускатель электромагнитный ПМ12-100200 УХЛ4 В, 110В/50Гц, 2з+2р, 100А, нереверсивный, с реле РТТ-325 85-115А, IP00, (ЭТК)
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
|
Электромагнитные пускатели ПМ 12 предназначены, главным образом, для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей. При наличии тепловых реле пускатели осуществляют защиту электродвигателей от перегрузки недопустимой продолжительности. Пускатели с ограничителями перенапряжений пригодны для работы в системах управления с примением полупроводниковой техники. Для работы на открытых площадках пускатели помещаются в защищенный металлический корпус. Расшифровка ПМ12, маркировка. ПМ12-ХХХ-А-В-С-D-E-F
ПМ-пускатель магнитный
12-серия
ХХХ- цифры, указывающие условное обозначение номинального тока:010-10А, 025-25А, 040-40А, 063-63А
А-цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:
1-без теплового реле, нереверсивные;
2- с тепловым реле, нереверсивные;
5- без теплового реле, реверсивные с механической блокировкой для степени защиты IP00, IP20 с электрической и механической блокировкой для степени защиты IP40, IP54
В- цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:
0- степени защиты IP00
1- степени защиты IP54 без кнопок
2- степени защиты IP54 с кнопками «Пуск» и «Стоп»;
3- степени защиты IP54 с кнопками «Пуск» и «Стоп», сигнальной лампой ;
4- степени защиты IP40 без кнопок
5- степени защиты IP20
6- степени защиты IP40 с кнопками «Пуск» и «Стоп»;
7- степени защиты IP40 с кнопками «Пуск» и «Стоп», сигнальной лампой .
С-цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:
0- исполнение 1 «З» для пускателей на номинальный ток 10, 25, 40 А;
1- исполнение 1 «Р» для пускателей на номинальный ток 10, 25, 40 А;
2- «З» +2 «Р» для пускателей на номинальный ток 63А
D- буква, характеризующая климатическое исполнение по ГОСТ 15150
Е-цифра, характеризующая категорию разрешения по ГОСТ 15150
F- буква, указывающая исполнение по износостойкости А, Б,В
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||
