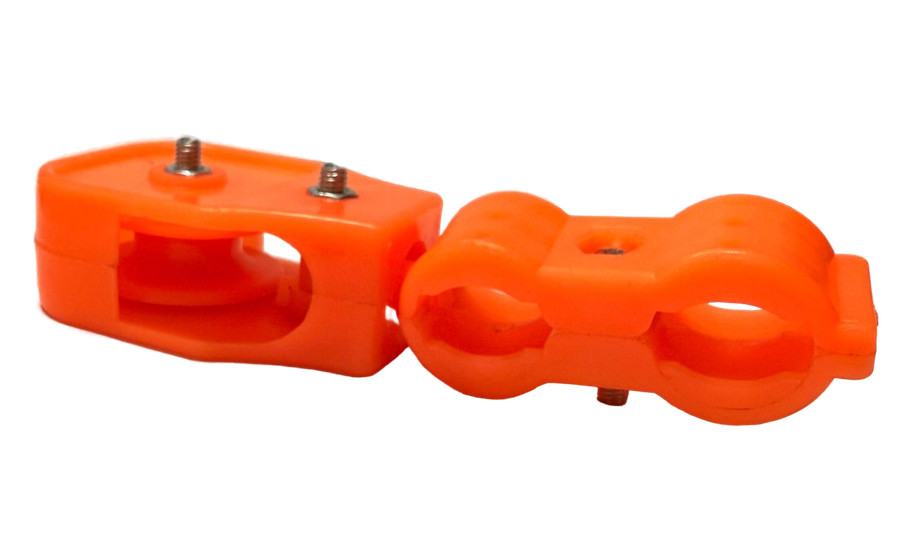

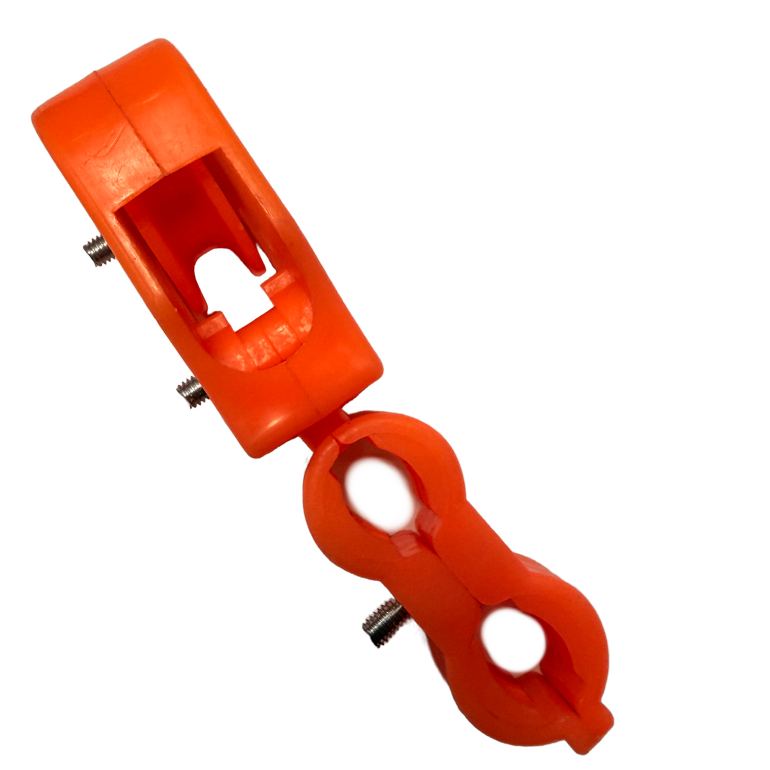

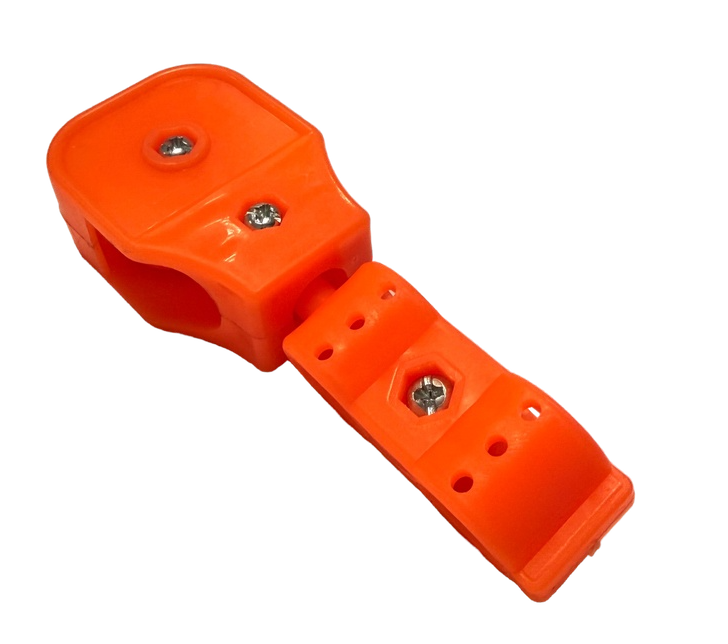

Подвес кабельный роликовый G1P (пластик)
Назначение: линейное поддерживающее устройство для питающего электрокабеля, движущегося совместно с механизмом (кран, таль, монорельсовая тележка). Конструкция G1P исключает провисание кабеля и его контакт с острыми кромками оборудования.
Конструкция:
Корпус – инженерный пластик
Ходовой элемент – ролик с низким коэффициентом трения
Крепление кабеля – клипса/хомут (уточнить по факту)
Посадка на трос – защелка/отверстие с вкладышем
Ключевые особенности G1P:
Функция: поддержка кабеля + перемещение по тросу с минимальным трением.
Материал: ударопрочный пластик (не токопроводящий, химически стойкий).
Роликовый механизм: обеспечивает мягкий ход, предотвращает перетирание и заломы кабеля.
Совместимость: подходит для круглых и плоских питающих кабелей различных сечений.
Монтаж: быстрое закрепление на несущем тросе (диаметр троса уточнить).
Взрывобезопасность: возможно применение на взрывоопасных объектах (не искрит, не накапливает статический заряд — требуется подтверждение категории при заказе).
Применение: Крановое хозяйство, цеха с подвижным оборудованием, взрывоопасные производства (нефтегаз, химия, ЛКМ), складские комплексы с монорельсами. |
|
1.Проверка комплекта: · Подвес G1P (пластиковый, роликовый) — согласно спецификации
· Несущий трос (диаметр согласован с посадочным отверстием подвеса)
· Кабель питания (сечение и масса — в пределах допустимой нагрузки на один подвес)
· Элементы крепления концов троса (натяжные устройства, коуши, зажимы)
· Инструмент: ключи, кусачки, уровень, рулетка, средства СИЗ
1.1. Условия безопасности:
· Работы выполняются при отключенном напряжении на кабеле, который будет закреплён в подвесах.
· Для взрывоопасных зон: использовать инструмент, исключающий искрообразование.
· Температура при монтаже: не ниже –20°C (если не указано иное производителем).
1.2. Подготовка трассы:
· Определить длину перемещения механизма (крана/тали/тележки).
· Предусмотреть компенсацию провисания кабеля (обычно запас кабеля 5–10% от длины трассы).
· Очистить трос от грязи, масла, коррозии.
2. Порядок монтажа
Шаг 1. Натяжка несущего троса
· Закрепить трос на концах трассы (на неподвижных конструкциях).
· Натянуть трос с усилием, исключающим провисание под весом кабеля и подвесов.
· Рекомендуемое натяжение: ориентировочно 1/100 от разрывной нагрузки троса (обеспечивает стрелу провеса не более 1/200 длины пролёта).
Шаг 2. Предварительная разметка
· Определить шаг установки подвесов G1P.
Типовой шаг: o для кабеля до 3 кг/м — 1,0–1,5 м
o для кабеля до 6 кг/м — 0,8–1,0 м
o при вибрациях / высокой скорости — шаг уменьшить на 30%
· Нанести метки на трос или направляющую.
|
