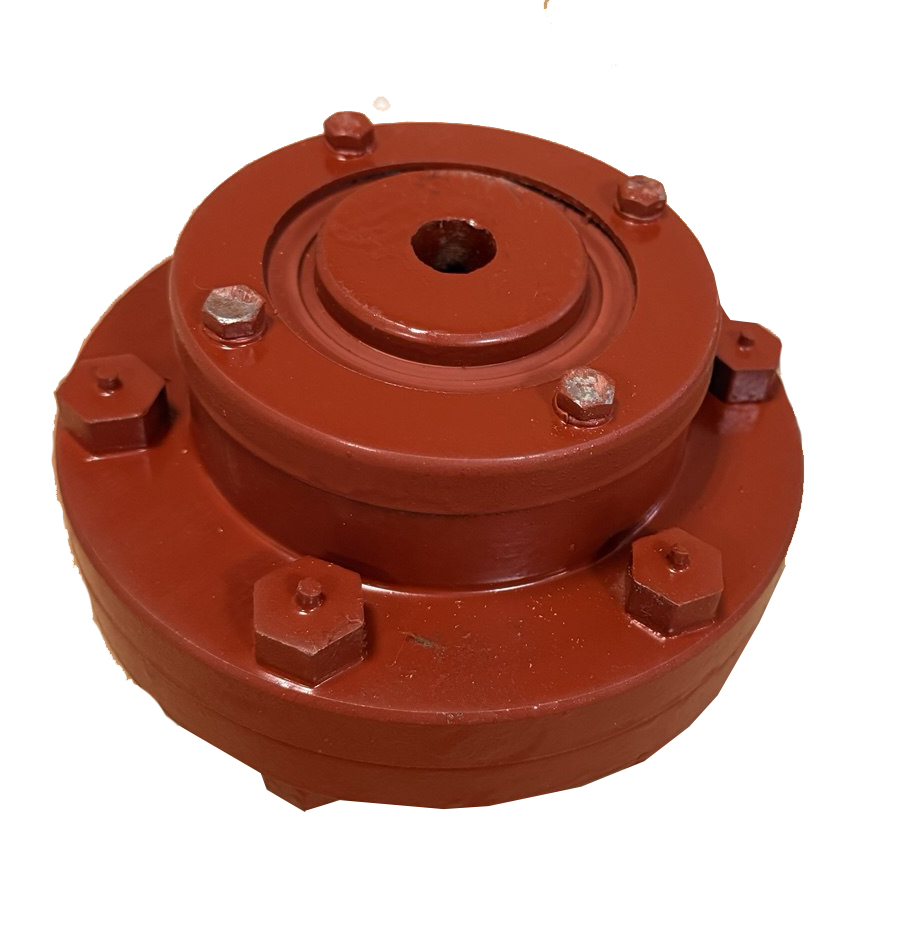

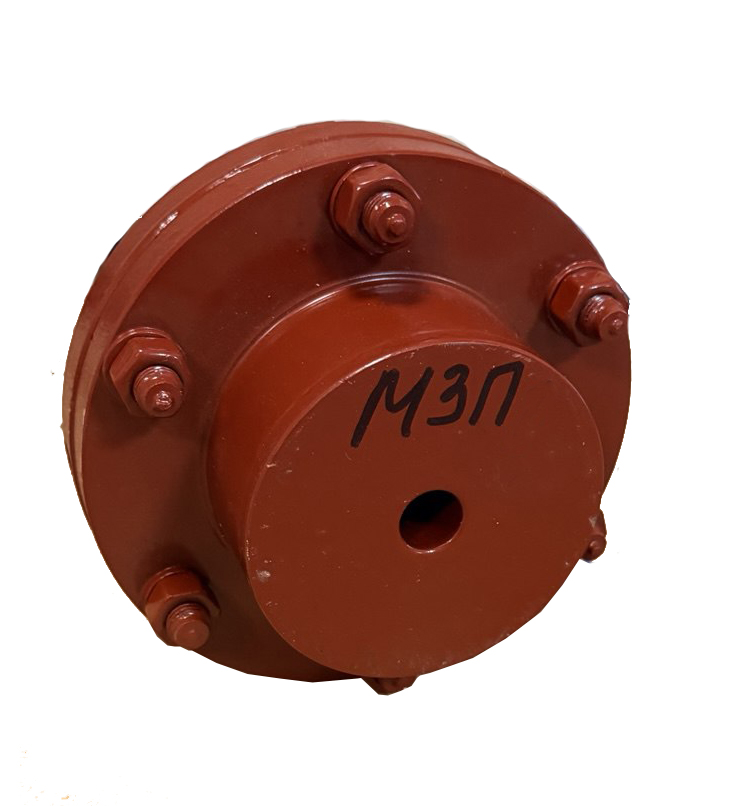

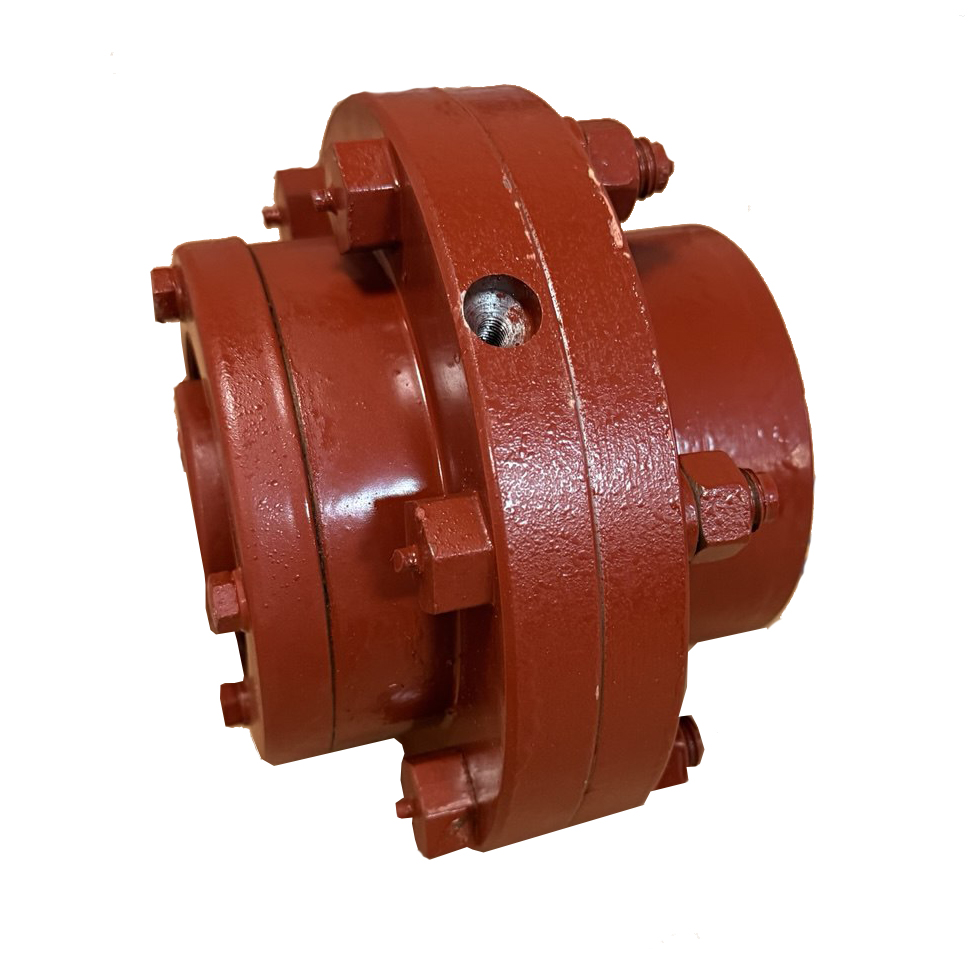

Муфта зубчатая МЗП-12

Артикул : УТ-00000408

Муфта зубчатая МЗП-12

Товар в наличии

Цена: 0 ₽

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

Зубчатая муфта МЗП представляет собой подвижное соединение, способное компенсировать угловые и радиальные смещения, а также перекосы осей валов. Она состоит из зубчатой обоймы, соединенной с фланцевой полумуфтой с помощью болтов, и зубчатой втулки, которая вставляется в обойму.

На обойму устанавливается крышка с манжетой, а зубья втулки зацепляются с зубьями обоймы. Благодаря специальной форме зубьев втулки возможно небольшое смещение в различных направлениях.

Компенсация смещений валов осуществляется за счет относительного перекоса втулки и обоймы, что достигается благодаря боковым зазорам между зубьями и сферической форме выступов зубьев втулки. Перекос оси каждой втулки относительно оси обоймы не должен превышать 0°30′.

Увеличение угла перекоса значительно ухудшает условия работы зубчатого соединения. Наибольшая способность муфты к компенсации определяется допустимым углом и расстоянием между осями зубчатых венцов.

В муфте МЗП в отличие от муфты МЗ одна зубчатая обойма и втулка заменены фланцевой полумуфтой, в которую непосредственно устанавливается вал.

Параметры зубчатого соединения. Размеры, мм

Т_ном, Нм	1000	1600	2500	4000	6300	10000	16000	25000	40000	63000
Модуль	2,5		3,0				4,0		6,0
Число зубьев	30	38	36	40	48	56	48	56	46	56
Ширина зубчатого венца втулки b, не менее	12	15	20			25	30		35	40
Расстояние между серединами зубчатых венцов втулок муфт типов 1, 3, не более	60	75		85	125	145	180		210	250
Примечание. Радиус смещения исходного контура R₀, не более 10b.

А) с разъемной обоймой, Б) с промежуточным валом (тип МЗП)

Т_ном, Нм	Размеры, мм, не более								, с^-1, не более	Динамический момент для типа 1, кгм²	Масса для типа1, кг
Т_ном, Нм	d, d₁	D	D₁	D₂	L	l (h14)	c, не менее	B	, с^-1, не более	Динамический момент для типа 1, кгм²	Масса для типа1, кг
1000	40	145	100	60	174	82	12	12	90	0,05	6,7
1600	55	170	125	80	174	82		15	80	0,06	9,2
2500	60	185	135	85	220	105		20	75	0,08	11,2
4000	65	200	150	95	220	105	18		62	0,15	15,2
6300	80	230	175	115	270	130			55	0,25	22,6
10000	100	270	200	145	340	165		25	47	0,50	40,5
16000	120	300	230	175	345	165	25	30	40	1,15	62,5
25000	140	330	260	200	415	200	30	30	35	2,25	100,0
40000	160	410	330	230	415	200	30	35	29	6,00	164,3
63000	200	470	390	290	500	240	35	40	20	10,50	228,0
