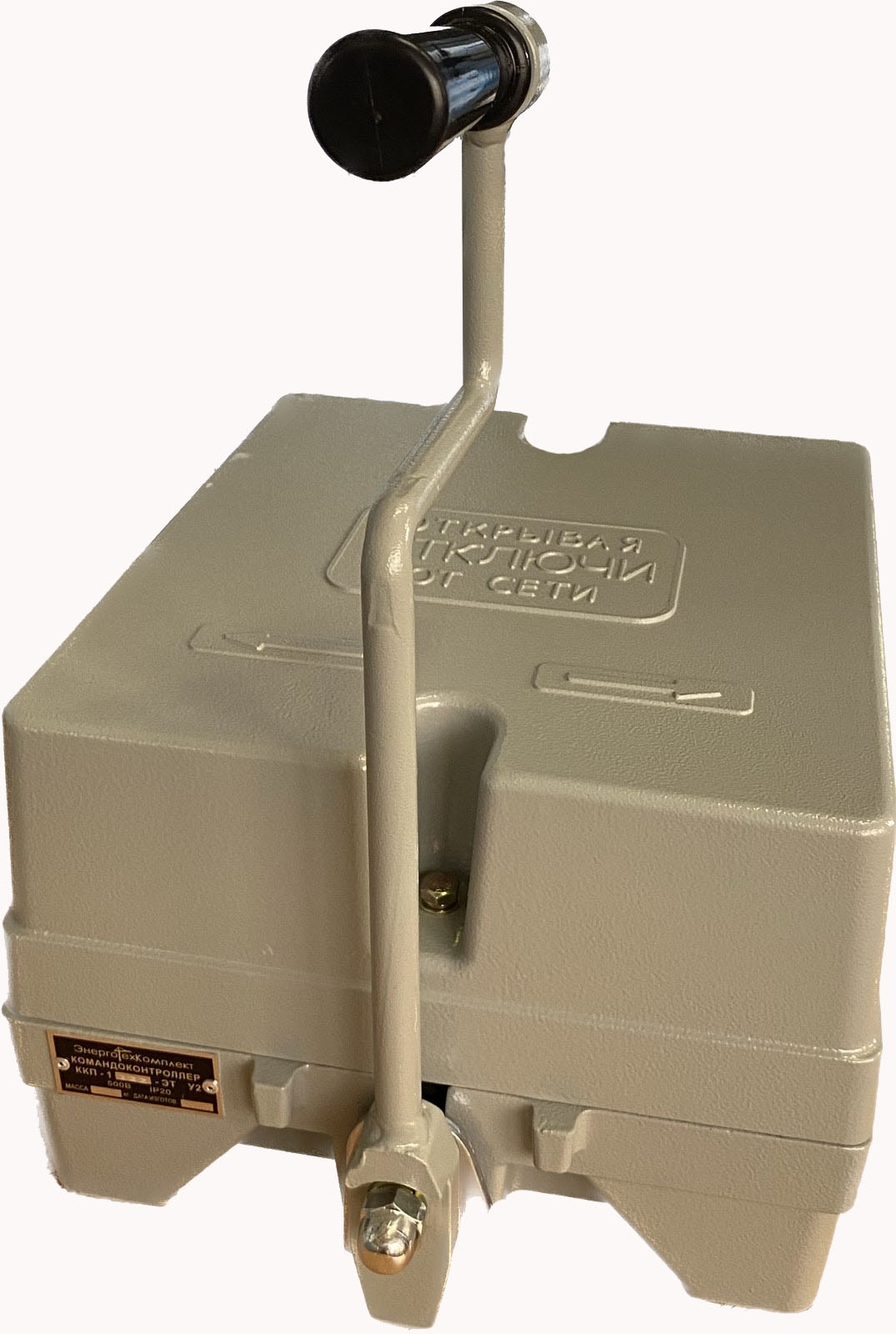

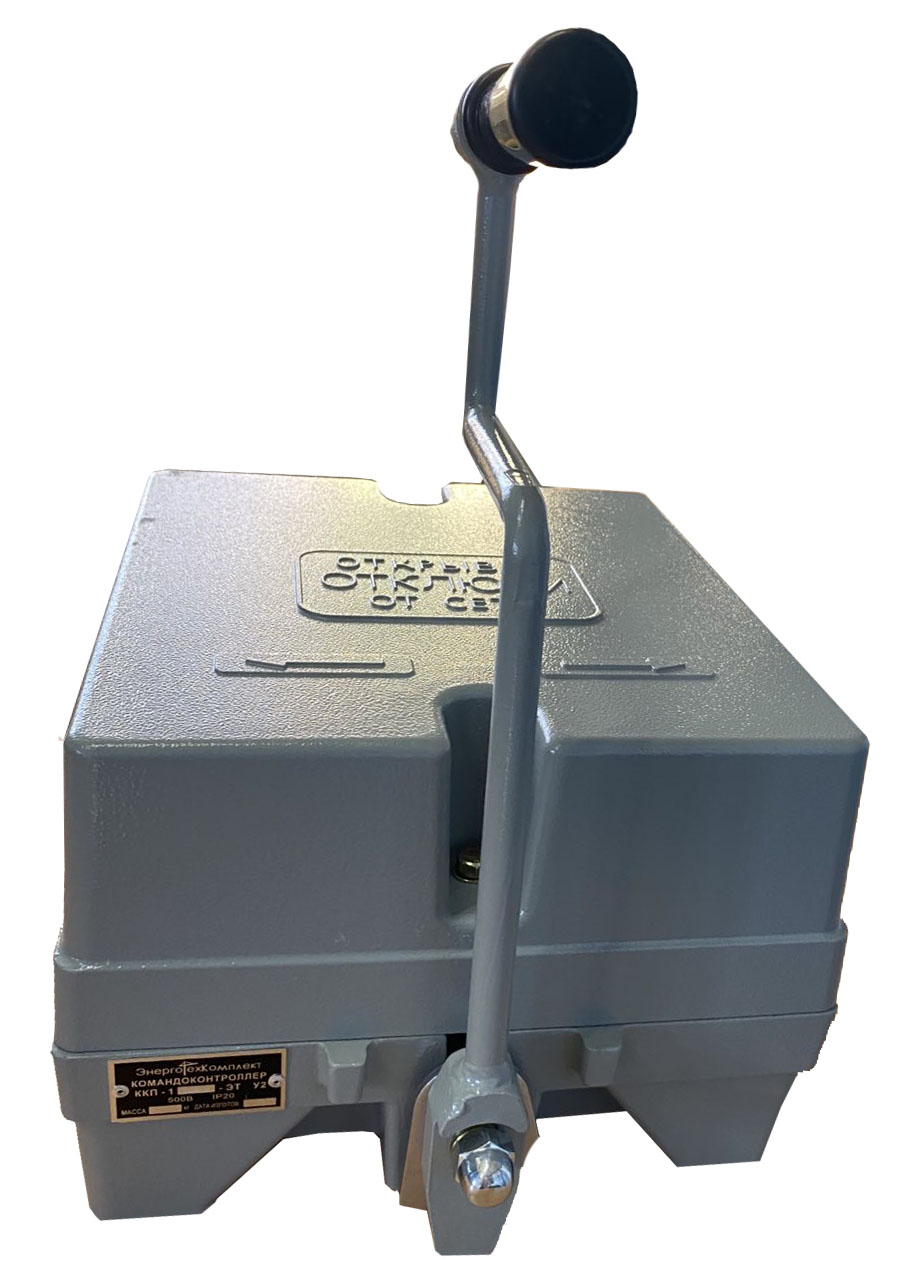

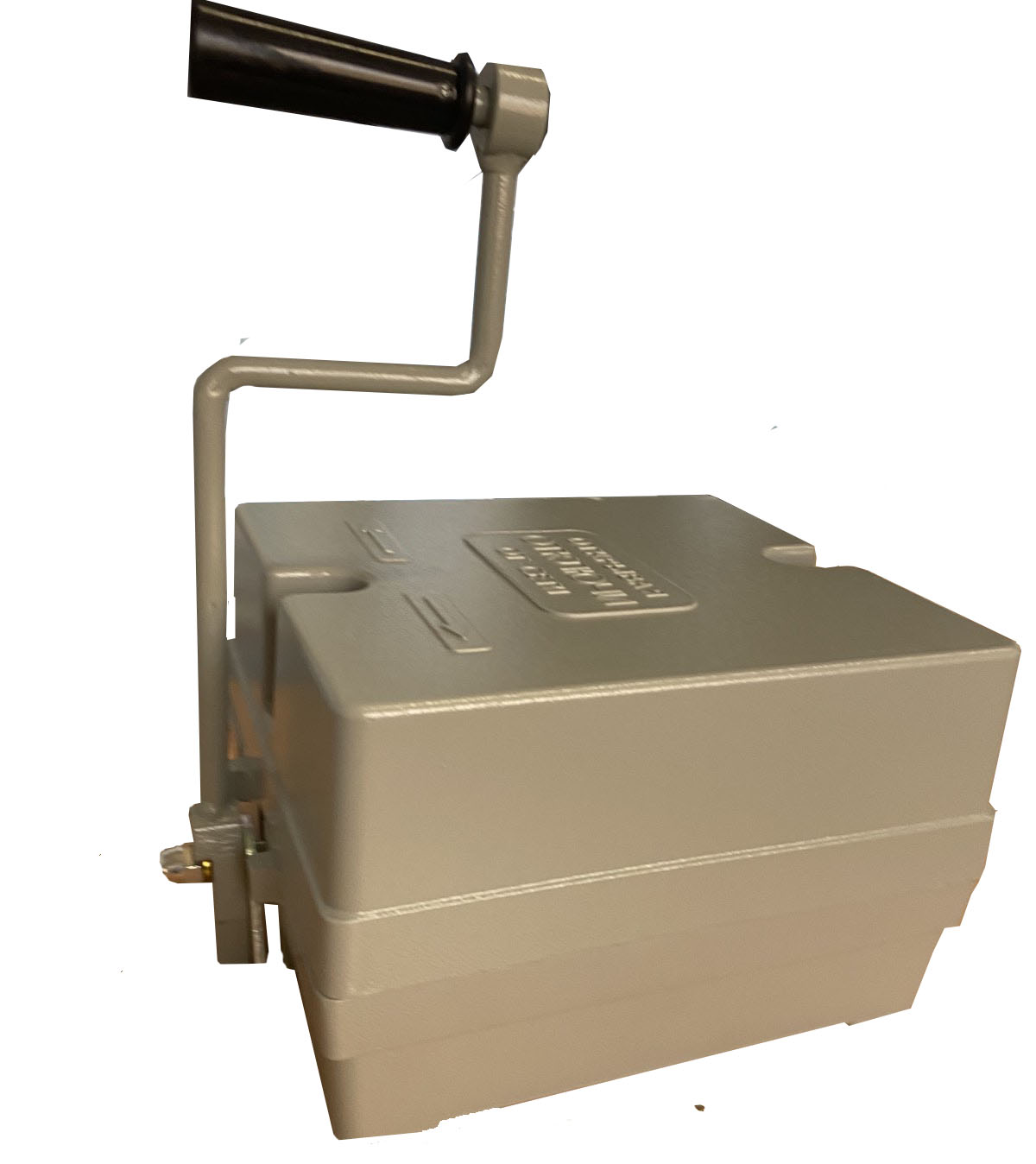

Командоконтроллер ККП-1300 (схема заказчика) самовозврат

Командоконтроллеры являются аппаратами ручного управления. Они предназначаются для дистанционного управления крановыми и другими автоматизированными электроприводами. Контакты командоконтроллеров рассчитаны на коммутацию цепей катушек контакторов и реле постоянного или переменного тока, а так же цепей управления преобразователями, тиристорными регуляторами и подобными им устройствами. Они, в свою очередь, влияют на скорость перемещения крана, работу с грейферными установками и др. Проще говоря, контроллер ккп влияет на изменение мощности крана.



Командоконтроллеры являются многоцепными аппаратами с заданной программой замыкания контактов на определенных положениях рукоятки управления. По принципу действия контроллер ккп аналогичен силовым кулачковым приборам (серии ККТ-60А).

Командоконтроллеры серии ККП состоят из более чем восьмидесяти типов разных исполнений, которые отличаются по диаграммам включения (замыкания) контактов.

По желанию заказчика командоконтроллеры изготавливаются с собственными диаграммами включений, отличными от указанных в тех. условиях.

- Степень защиты командоконтроллеров - IP20.

- Возможные исполнения климатические - У2, УХЛ2, Т2.

- Естественное охлаждение.

- Уровень шума должен быть ниже сан. норм по СН2.2.4/2.1.8-562-96.

В конструкции прибора заложена возможность применять их с корпусными деталями, либо без корпусных деталей (например, в случае встраивания в пульты).

Дополнительно командоконтроллеры ККП 1100 соответствуют следующим характеристикам:

- Любой командоконтроллер имеет двенадцать электрических цепей.

- Наибольшее число положений командоконтроллера – по пять в каждую сторону от нулевого положения.

- Технические условия - 3458-001-14844026-2010.

- С точки зрения механических факторов, группа условий - М3.

- Срок гарантии - 2 года со дня ввода командоконтроллеров в эксплуатацию, но не более двух с половиной лет с момента получения потребителем.
