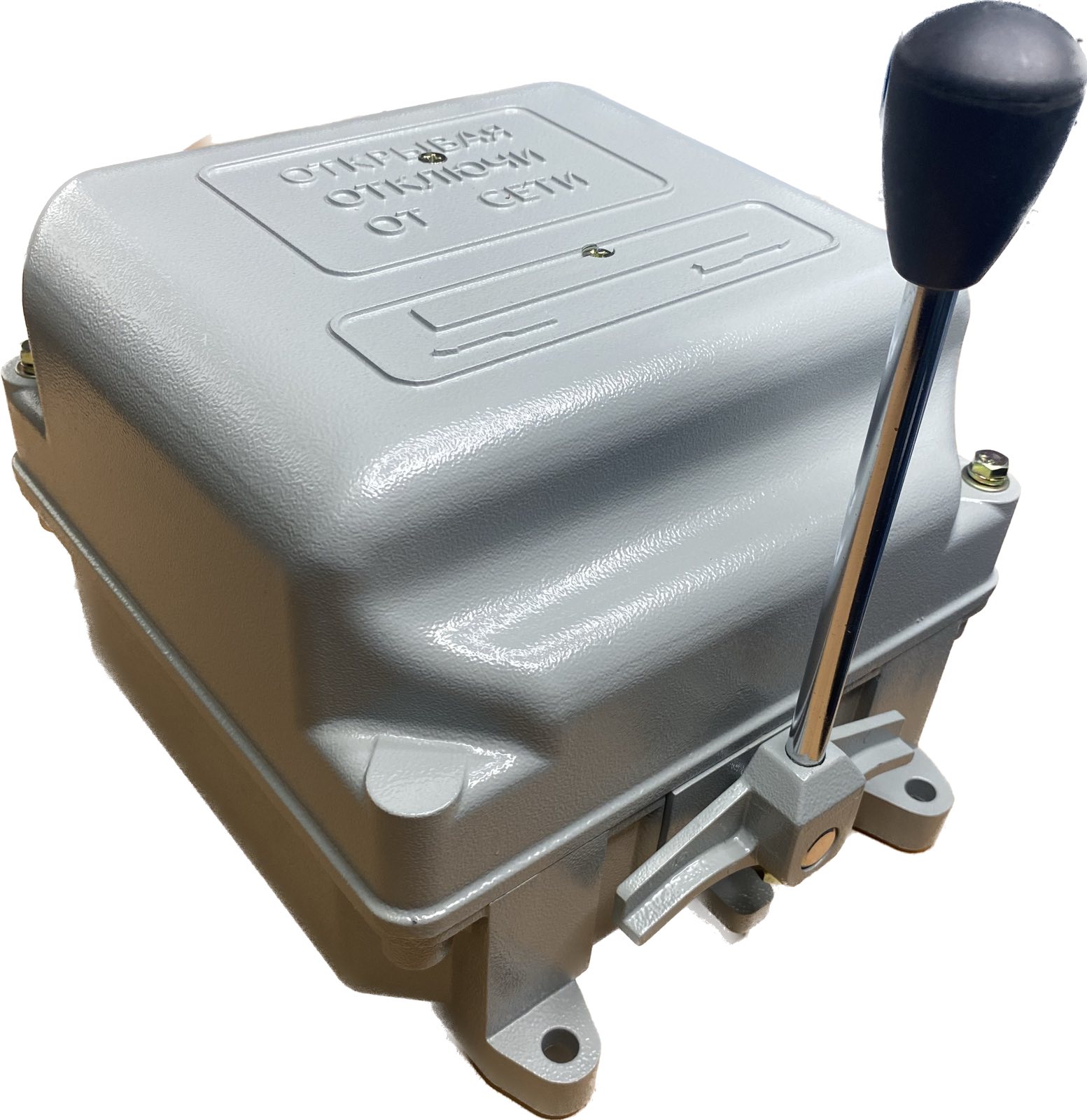

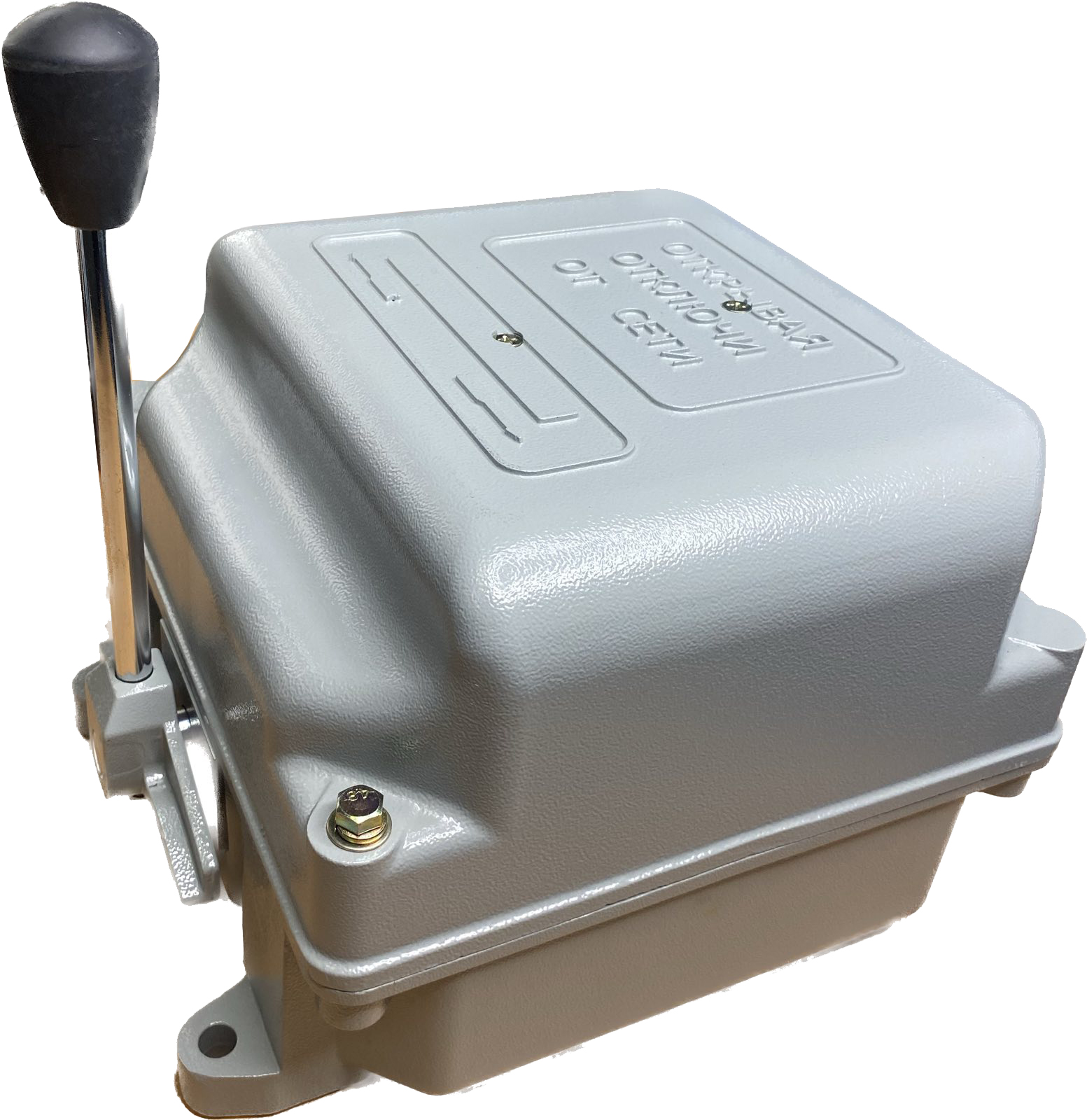

Контроллер ККТ-65

     Артикул :  00000004618

Контроллер ККТ-65

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты
Командоконтроллер типа ККТ   (далее - «контроллер»). Изготовлен и предназначен для пуска, реверсирования и регулирования скорости вращения электродвигателей путем изменения схемы и величины включенных в электрическую цепь сопротивлений.

Командоконтроллеры серии ККТ– это специализированное электрическое оборудование, работающее в электрических сетях малой мощности, предназначенное для упрощения процесса управления электрическими двигателями. Так, например, используя этооборудование, можно выполнять регулирование и управление реверсом, частотой вращения, пуском и остановкой электрических двигателей.





Что следует знать об этом оборудовании

* Количество цепей, которые может обслуживать устройство. Современные производители предлагают командоконтроллеры, которые способны обеспечивать контроль над различным количеством электропечей. Чаще всего количество цепей может варьироваться от 4 до 12.

* Уникальность диаграмм подключения. Каждый вид командоконтроллеров обладает уникальной диаграммой подключения электрических контактов, из-за чего эти устройства не всегда являются взаимозаменяемыми.

Схема нумерации:

* Каждая модель предназначена для эксплуатации в определённых условиях. Для того чтобы обеспечить долговечность и бесперебойность работы электродвигателя очень важно подбирать контроллер, исходя из конкретного случая. Наличие такого подхода позволит приобрести модель оборудования, которая будет оптимально подходить для решения задач и целей, необходимых покупателю.

* Наличие у устройства блока, позволяющего проводить безопасное размыкание электрической цепи. Все контроллеры имеют в своём составе специализированную камеру, которая позволяет проводить безопасное размыкание цепи путём принудительного гашения возникающей электрической дуги. Наличие у оборудования дугогасительной камеры позволяет существенно повысить долговечность и износостойкость электродвигателя, а также клемм и проводов.

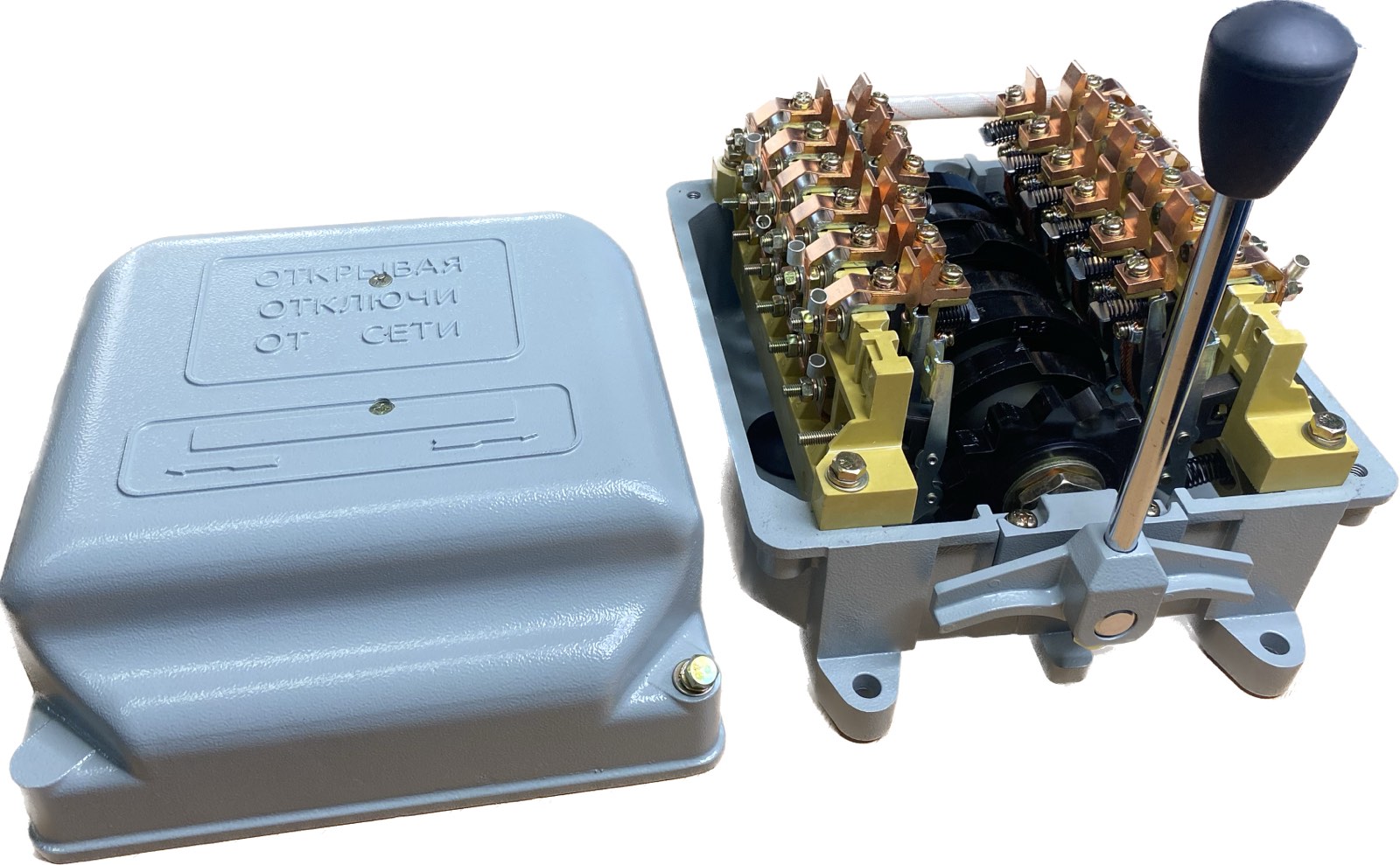

Важные и ключевые особенности этих механизмов.


 модуль для обеспечения коммутации устройства;

  •  кулачковый барабан;
  •  камера, предназначенная для проведения принудительного гашения дуги;
  • корпус устройства.


Если говорить именно о корпусе, то чаще всего его изготавливают из алюминиевых сплавов, так как именно этот материал смог зарекомендовать себя максимально лёгким и надёжным в эксплуатации. Ещё одно преимущество использования алюминиевых сплавов при производстве корпусов для этого оборудования заключается в том, что они не подвержены процессу коррозии, обладают высоким уровнем прочности, а также максимально устойчивы к термическим воздействиям. Помимо этого, алюминий – это относительно недорогой материал и использование его в качестве элемента для производства корпуса позволяет существенно снизить ценовую планку оборудования, делая его более доступным и привлекательным для потребителя.

 Контроллеры рассчитаны для работы при номинальном напряжении переменного тока до 500 В номинальной частоты 50 и 60 Гц.

 - Допустимые токовые нагрузки обеспечиваются контактным нажатием, которое равно 10±2 Н.

- Раствор контактов - 7±2 мм, провал при этом не должен быть менее 3,5 мм.

- Исполнение контроллеров закрытое, степень защиты    IP40  по ГОСТ при условии, что отверстия для вводов закрыты.

- Каждый контроллер имеет не более 12 электрических   цепей.









Контроллер ККТ-60А предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока путем изменения схемы и величины включенных в электрическую цепь сопротивлений. По условиям эксплуа­тации и назначению контроллеры относятся к категориям АС-2, АС-3, АС-4 по ГОСТ 12434.

- Каждый контроллер имеет 12 электрических цепей.
- В контроллерах серии ККТ-60А за счет применения спеченных медных контактов увеличен ресурс коммутационного износа с 0,3.106 до 1.106 циклов включений-отключений.
- Климатические исполнения У2, УХЛ2, Т2.
- Степень защиты IP40.
- По радиопомехам контроллеры относятся к группе 8 ГОСТ 16842.
- Контроллеры применяются только в цепях переменного тока.
- Уровень шума - ниже утвержденных санитарных норм СН2.2.4/2.1.8-562-96.
- Охлаждение естественное.
- Группа условий эксплуатации по механическим факторам - МЗ.
- Контроллер ККТ-60А по своим параметрам соответствуют требованиям между­народных нормативных документов МЭК.



Тип
Число положений
Максимально допустимый ток при ПВ 40%, А
Макс, мощность* двиг.
при ПВ 40%, кВт
220 В 380-500 В
Мас­са, кг
вперед-подъем
назад-спуск
ККТ-61А
5
5
100
22
30
12
ККТ-62А
5
5
100
2x22
2x30
ККТ-63А
1
1
75
11
15
ККТ-65А
5
5
100
-
30
ККТ-68А*
5
5
155
50
80









- Место установки контроллеров должно быть защищено от попадания воды, масла, эмульсии и т.п.
- Рабочее положение контроллера - горизонтальное - лапами вниз;
- Среда, окружающая контроллеры, невзрывоопасная, не содержащая пыли, в том числе токопроводящей, в количестве, нарушающем работу контроллера, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
