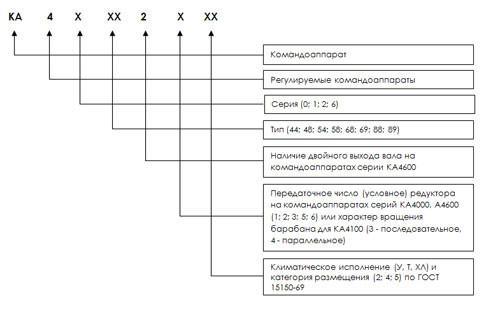

Командоаппарат КА-4148-4У2 (1:1)

  Частота вращения барабана при числе циклов ВО не более 1800 в час, мин^-1, не более: при реверсивной работе – 30; при кратковременной работе (до 5 мин) – 60.

Номинальный ток нагрузки на контакты, А: длительной – 16; кратковременной (до 10 с) – 75.

Механическая износостойкость - 0,25·10⁶ командоаппаратов, циклов ВО - (КА4100 с передаточным числом редуктора 1:1, последовательным вращением барабана - 0,16·10⁶).

Коммутационная износостойкость командоаппаратов при частоте вращения барабана 30 мин^-1 и числе циклов ВО не более 1800 в час указана в таблице.

Предельно допустимое превышение температуры выводов командоаппаратов при температуре окружающего воздуха 40° С, нагрузке номинальным током 16 А и кратковременной нагрузке (до 10 с) током 75 А, при номинальном сечении присоединительных медных проводов 2,5 мм² - не более 65°С, при этом температура нагрева кожуха не должна превышать 45°С.

Предельная коммутационная способность командоаппаратов при напряжении 1,1U_ном характеризуется способностью коммутировать 50 раз любое значение токов, указанное таблице.

 Присоединительные зажимы командоаппаратов допускают присоединение по одному медному или алюминиевому проводнику сечением от 1,5 до 4 мм² или двух проводников сечением до 2,5 мм². В качестве зажима проводников применяются винт или шпилька с резьбой не менее М4.

 Для включения одного контакта к валу барабана командоаппаратов должен быть приложен крутящий момент не более 5 Н·м, а для отключения - 4 Н·м.

 Барабан представляет собой центральный вал с набором переключающих шайб, на которых устанавливаются включающие и выключающие кулачки. На каждой шайбе барабана установлено по одному включающему и одному отключающему кулачку. Допускается установка до трех отключающих и трех включающих кулачков, при этом скорость вращения вала барабана должна быть снижена так, чтобы число циклов ВО не превышало 1800 в час.

 При настройке диаграммы замыканий контактов командоаппаратов с нереверсивным приводом расстояния по хорде между вершинами включающего и отключающего кулачков по направлению вращения вала барабана должно быть не менее 20 мм (21°), между отключающими и включающими кулачками - не менее 6 мм (6° 21'), при реверсивном приводе в обоих случаях 20 мм (21°).

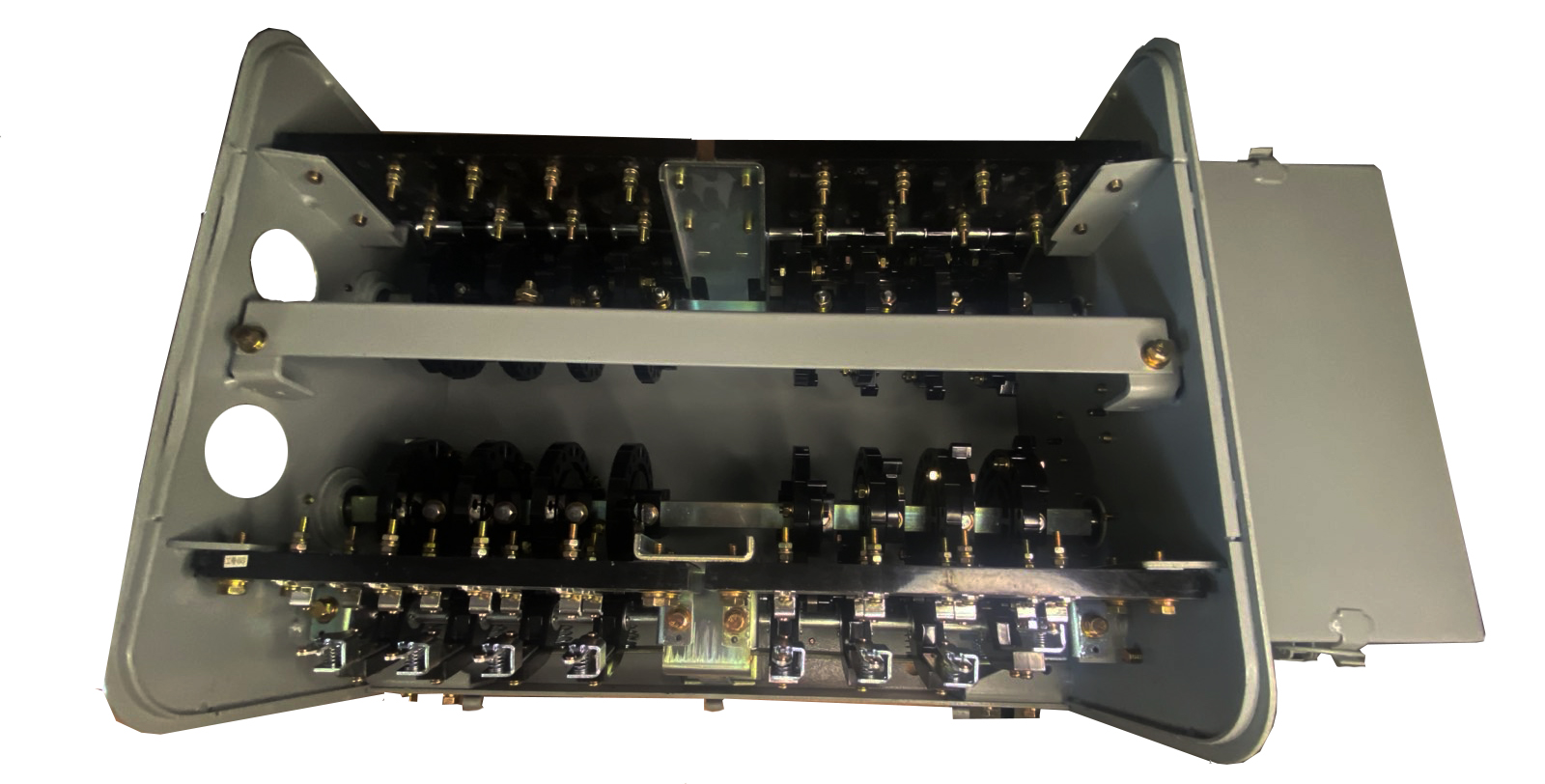

 При числе коммутирующих элементов более 6 командоаппараты изготовляются с двумя или четырьмя барабанами и имеют соответственно по две или четыре контактные рейки и контактные плиты. В таких командоаппаратах барабаны могут вращаться параллельно и последовательно.

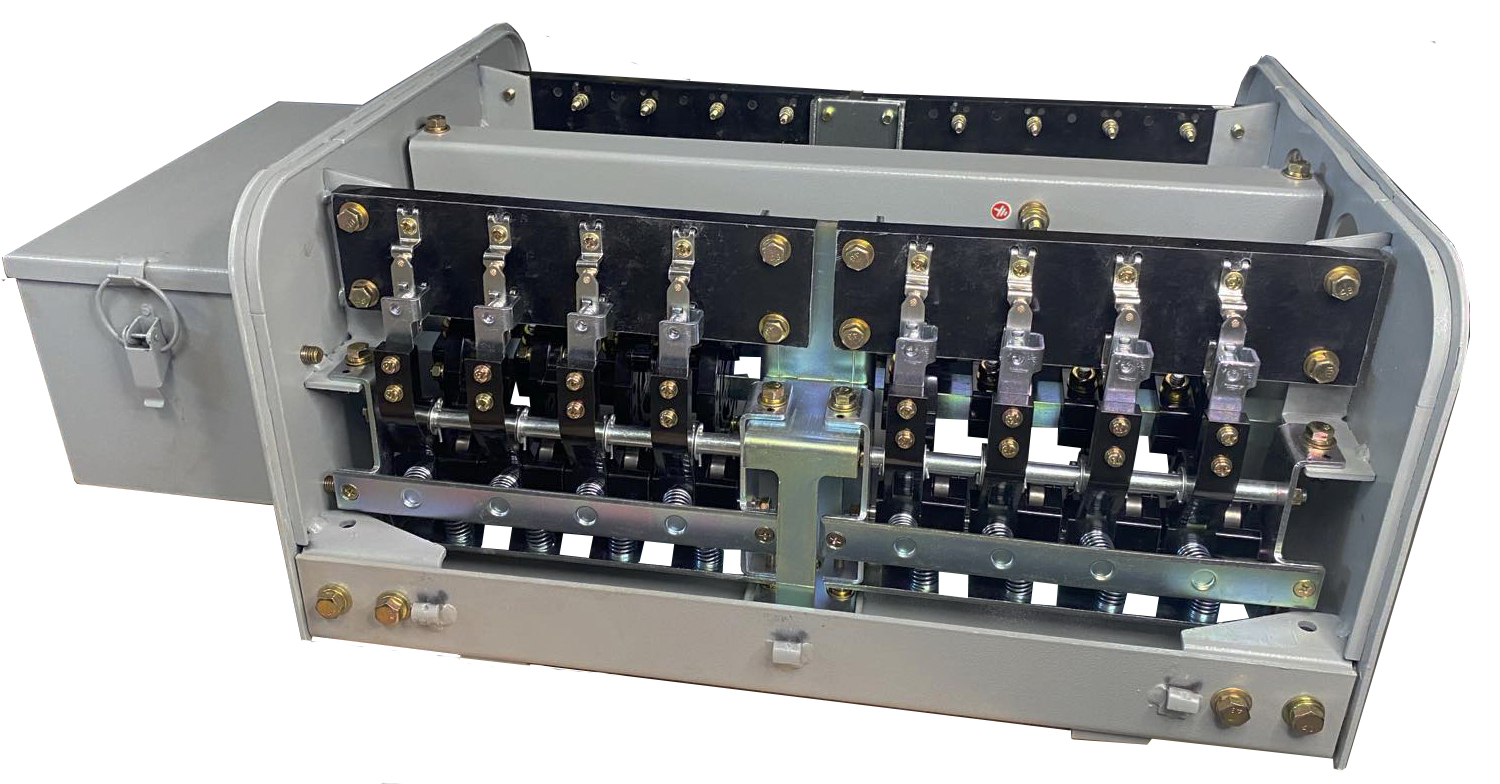

 Контактная рейка состоит из набора контактных пальцев, отключающих рычагов и пружин. Контактная плита представляет собой изоляционное основание, на котором укреплены неподвижные контакты.

 Вращение барабанов во всех командоаппаратах, за исключением серии КА4200 производится механизмом привода, которым управляют эти командоаппараты. Вращение барабанов в командоаппаратах серии КА4200 производится от электродвигателя постоянного тока, установленного непосредственно на корпусе редуктора командоаппарата.

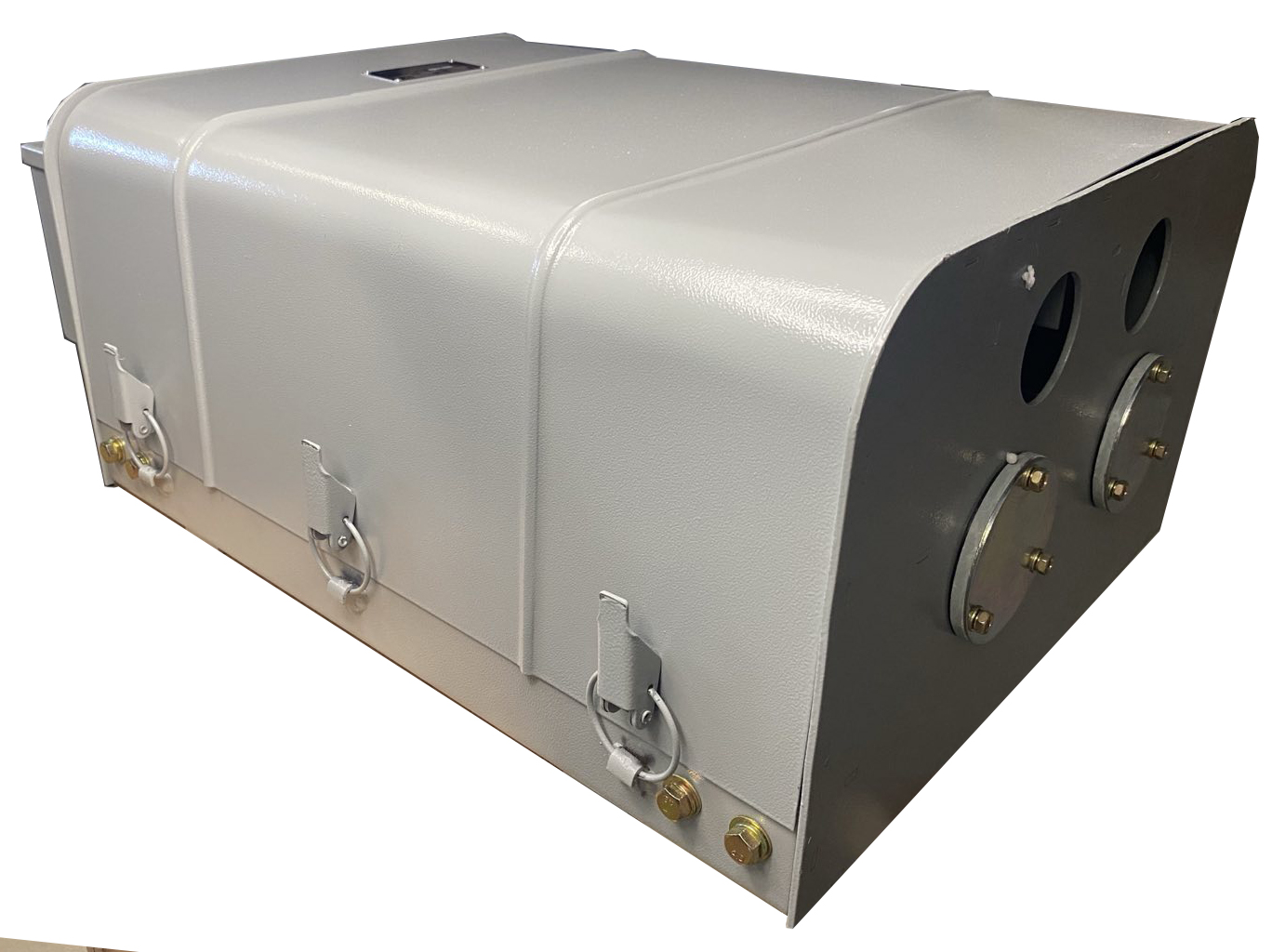

 Ввод проводников (кабелей) в командоаппараты осуществляется через специальные отверстия, а в командоаппараты исполнения IР55 (КА4600) через сальники.
