1. Назначение.

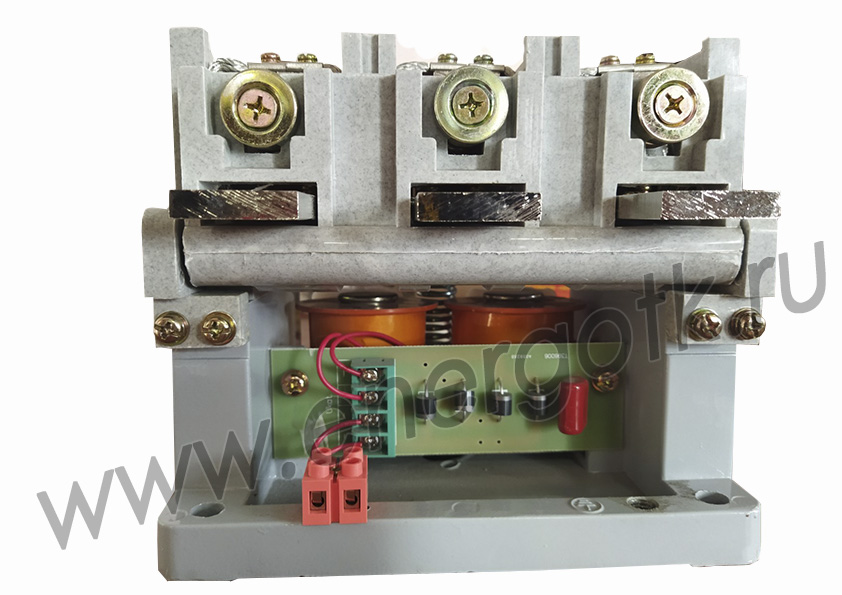

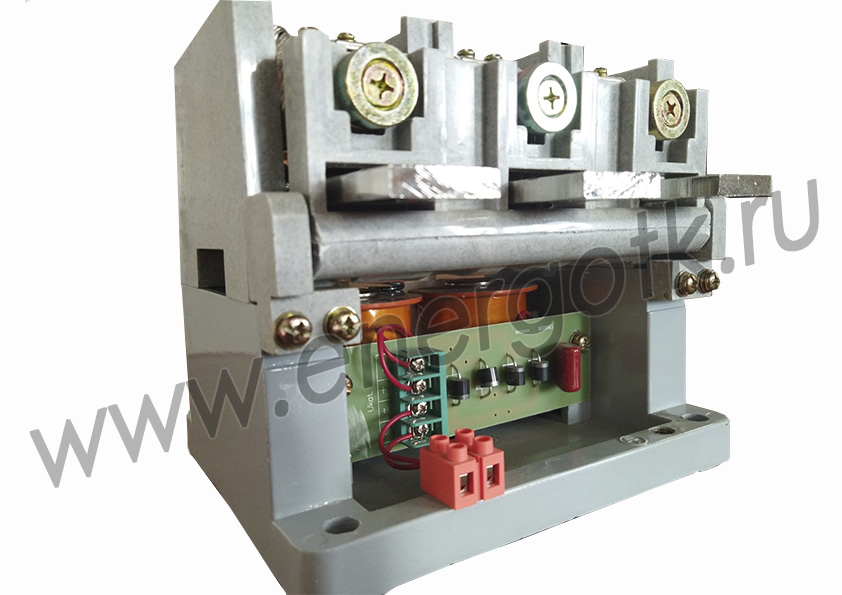

Контакторы вакуумные серии КВТ открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для
использования в пускателях, станциях управления, для коммутации токов включения и
отключения асинхронных электродвигателей с короткозамкнутым ротором и других
приёмников электроэнергии в системах дистанционного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц, напряжением до 1140В.
2. Структура условного обозначения
КВТ (Р) - 1,14 - Х / Х У3
1 2 3 4 5 6
1. Контактор Вакуумный Трехполюсный.
2. Условное обозначение исполнения контакторов:
при отсутствии обозначения – не реверсивный;
(Р) – реверсивный.
3. Номинальное напряжение, кВ.
4. Номинальный ток отключения, кА.
5. Номинальный рабочий ток, А.
6. Климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.
|
