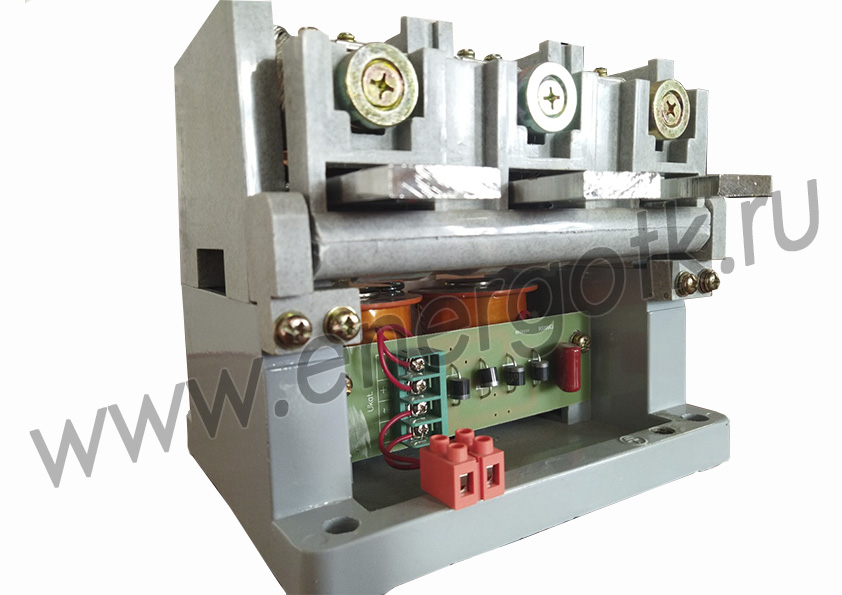

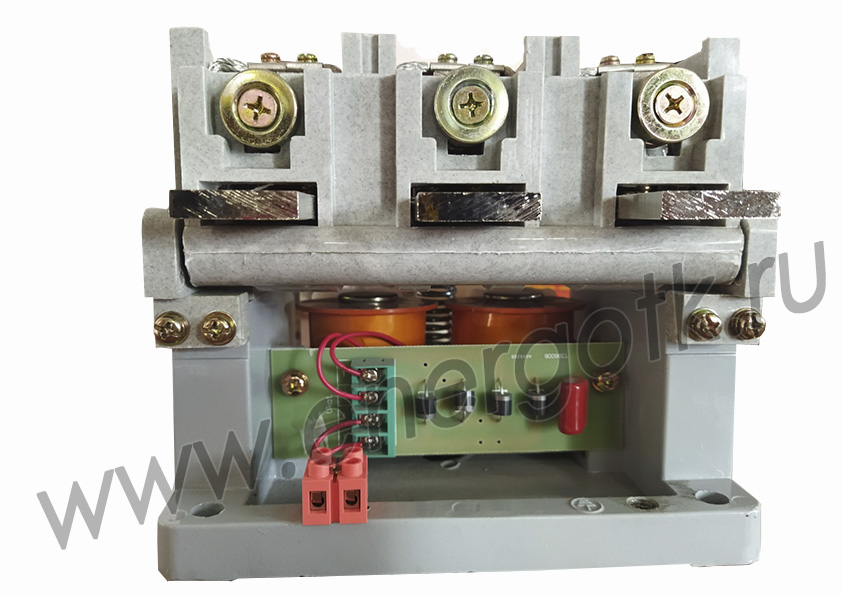

1. Назначение.
Контакторы вакуумные серии КВТ открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для
использования в пускателях, станциях управления, для коммутации токов включения и
отключения асинхронных электродвигателей с короткозамкнутым ротором и других
приёмников электроэнергии в системах дистанционного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц, напряжением до 1140В.
2. Структура условного обозначения
КВТ (Р) - 1,14 - Х / Х У3
1 2 3 4 5 6
1. Контактор Вакуумный Трехполюсный.
2. Условное обозначение исполнения контакторов:
при отсутствии обозначения – не реверсивный;
(Р) – реверсивный.
3. Номинальное напряжение, кВ.
4. Номинальный ток отключения, кА.
5. Номинальный рабочий ток, А.
6. Климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.
.jpg)
Для зарегестрированных пользователей доступны технические данные контакторов КВТ.
Конструктивные варианты различных видов исполнений контакторов
|
Обозначение типоисполнений контакторов
|
Количество контактов исполнительных цепей потребителя, шт.
|
|
замыкающих
|
размыкающих
|
|
КВТ-1,14-2,5/160 У3
|
4
|
3
|
|
КВТ-1,14-2,5/160 У3 – 1
|
4
|
3
|
|
КВТ-1,14-2,5/160 У3 – 2
|
4
|
3
|
|
КВТ-1,14-2,5/250 У3
|
4
|
3
|
|
КВТ-1,14-2,5/250 У3 – 1
|
4
|
3
|
| КВТ-1,14-2,5/250 У3 – 2 |
4
|
3
|
|
КВТ-1,14-4/400 У3
|
4
|
3
|
|
КВТ-1,14-4/400 У3 – 1
|
4
|
3
|
|
КВТ-1,14-4/400 У3 – 2
|
4
|
3
|
Технические характеристики контактора
|
Наименование основного параметра и характеристики
|
Значение
|
|
Номинальное напряжение главной цепи, кВ
|
1,14
|
|
Номинальное напряжение по изоляции, кВ
|
1,14
|
|
Номинальный переменный ток главной цепи, А:
|
|
|
- для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
|
160
|
|
- для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
|
250
|
|
- для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
|
400
|
|
Номинальный ток вспомогательных контактов, А
|
10
|
|
Номинальное напряжение вспомогательных контактов, В
|
до 660
|
|
Номинальный переменный ток отключения главной цепи, кА:
|
|
|
- для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
|
|
|
- для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
|
2,5
|
|
- для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
|
4
|
|
Электрическое сопротивление главной цепи постоянному току, мкОм, не более
|
350
|
|
Время дребезга главных контактов каждого полюса при включении, с, не более
|
0,005
|
|
Равномерность замыкания главных контактов трех полюсов при отключении, с, не более
|
0,003
|
|
Равномерность размыкания главных контактов трех полюсов при отключении, с, не более
|
0,003
|
|
Собственное время включения, с, не более
|
0,06
|
|
Собственное время отключения, с, не более
|
0,14
|
|
Ход (раствор) подвижного главного контакта каждого полюса от отключенного положения до замыкания контактов, мм:
|
|
|
- для типоисполнений 160 А и 250 А
|
2 (+0,2;-0.3)
|
|
- для типоисполнений 400 А
|
2.2 (+0.3;-0.2)
|
|
Провал подвижного главного контакта каждого полюса, мм
|
1 +/- 0,2
|
|
Номинальное переменное напряжение цепи управления, В:
|
|
|
- для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
|
110
|
|
- для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
|
220
|
|
- для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
|
380
|
|
Мощность потребляемая включающими катушками в режиме удержания, Вт, не более:
|
14
|
|
Ток включения в цепи управления контактора в течение собственного времени включения, А, не более:
|
|
|
- при 110 В
|
10
|
|
- при 200 В
|
5
|
|
- при 380 В
|
3
|
|
