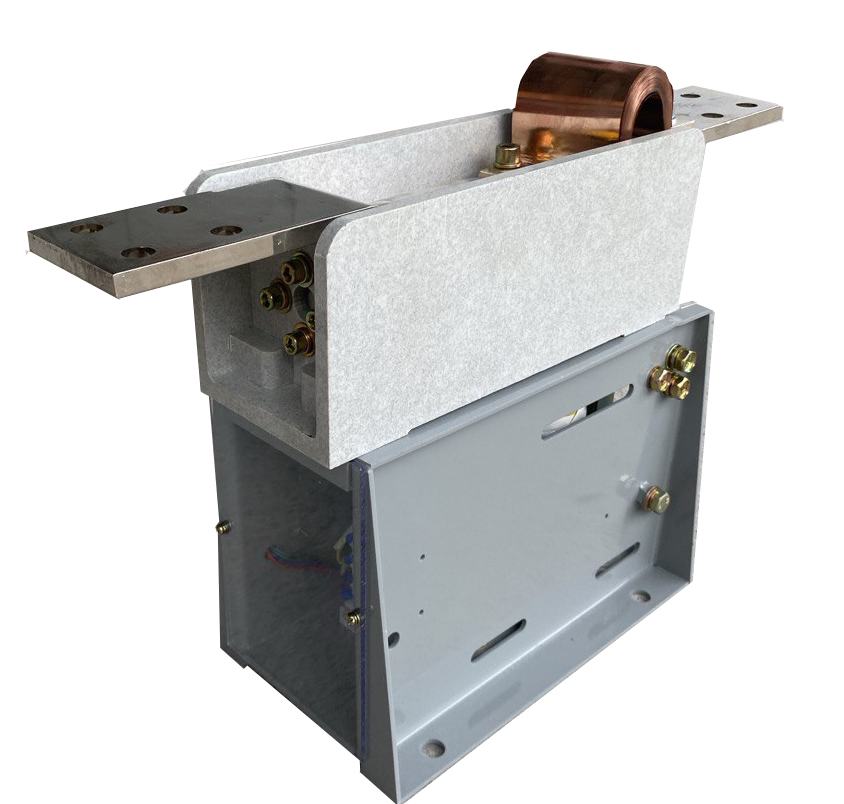

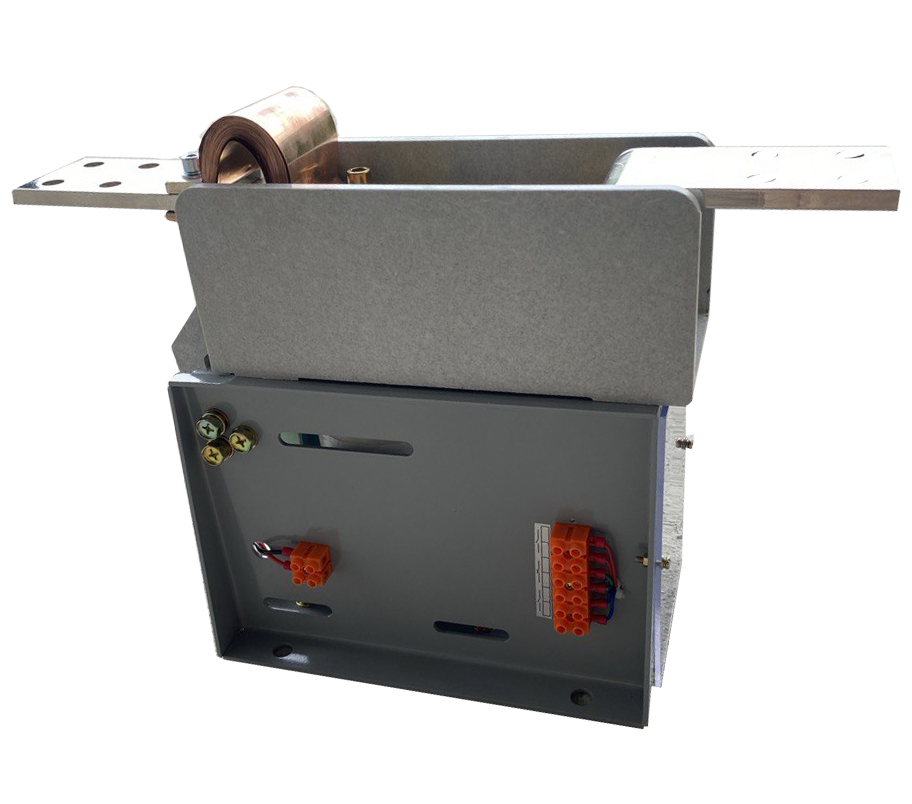

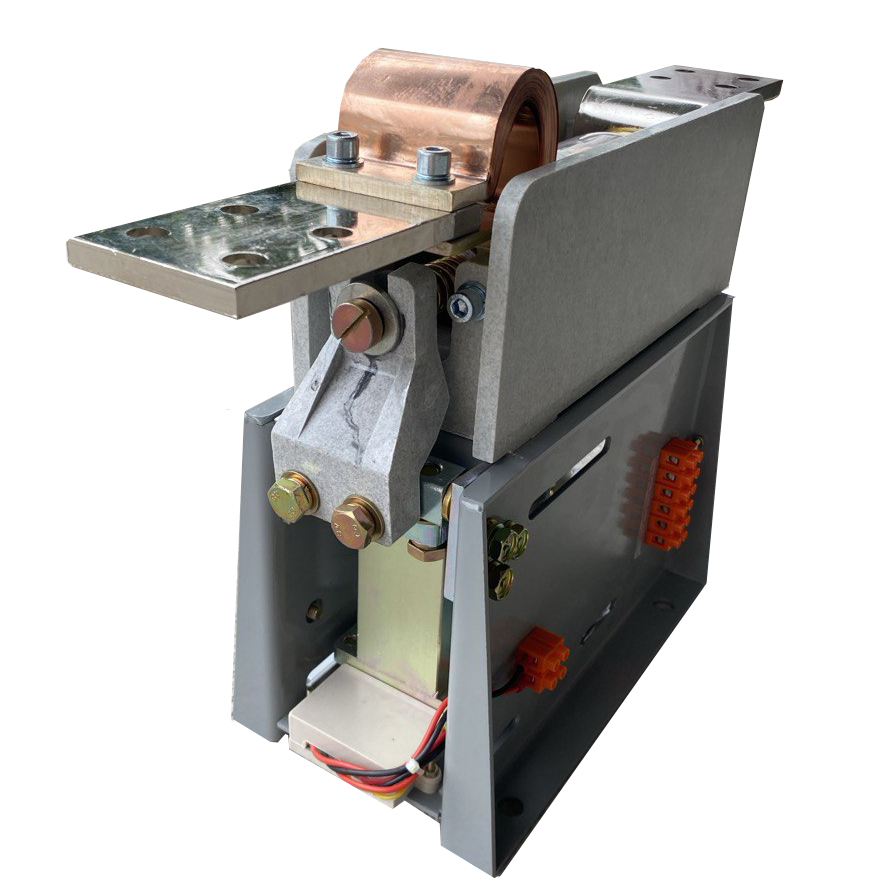

Вакуумный контактор КП-207 110В

     Артикул :  УТ-00000039

Вакуумный контактор КП-207 110В

     Товар в наличии

Цена: 0 руб.




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты
    Вакуумный контактор постоянного тока КП-207 2500A подходит для системы электроснабжения постоянного тока DC 110/220 V с рабочим напряжением до 660В и номинальным током 2500A, для местного или дистанционного управления включением-выключением силовых цепей. Особенно подходит для управления часто работающим двигателем или другими нагрузками. Он отличается надежностью, длительным сроком службы, меньшим количеством технического обслуживания и безопасностью.

Условия эксплуатации

1.Высота над уровнем моря места установки не должна быть превышать 1000 м.
2.Температура окружающей среды: -25C ~ +40C.
3.Относительная влажность: максимальная среднемесячная относительная влажность составляет 90%, когда самая высокая средняя температура воздуха составляет +20C в наиболее влажные месяцы с учетом точки росы на поверхности изделия из-за изменения температуры.
4.При эксплуатации изделия должны быть приняты меры защиты от дождя или снега, открытого огня и взрывоопасности, химической коррозии и сильной вибрации. Изделие рекомендуется устанавливать в местах без электропроводящей пыли.

5.Класс загрязнения: 3.


   Технические параметры
Параметры
Ед. изм.
Значение
Номинальное рабочее напряжение, (Ue)
V
1140
Номинальный рабочий ток, Ie
А
2500
Номинальная частота
Гц
-
Термическая стойкость
А
4Ie(AC-4)
Отключающая способность
А
4Ie(AC-4)
Номинальная разрывная способность
кА
4.2
Выдерживаемое напряжение пром. частоты (между фазами и землей)
кВ
10
Грозовой импульс
кВ
8
Номинальное напряжение управления
В
AC/DC 110/220/380
Номинальная мощность
ВА
1000/100 (пуск/удержание)
Вспомогат. контакт
Количество контактов

3НО+3НЗ
Номинальное значение
10А
Приложенное напряжение испытания вторичных цепей управления
кВ
2
Частота срабатывания
длительно
Время/час
600(АС-3),300(АС-4)
Кратковрем.
-
Механическая износостойкость
10000 раз
30
Электрическая износостойкость
10000 раз
10
Механические характеристики
Время включения
мс
≤200
Время отключения
≤160
Одновременность включения фаз
≤3
При отключении
≤10


ПРЕДУПРЕЖДЕНИЕ: вакуумная дугогасительная камера является функциональным исполнительным компонентом контактора. Не воздействуйте на него внешней силой; в противном случае весь контактор будет поврежден/испорчен.

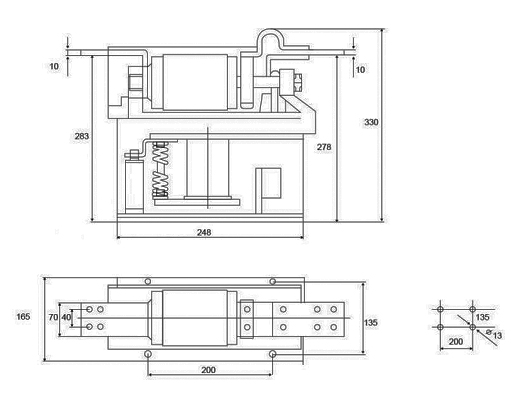

Габаритные размеры

Монтаж и техническое обслуживание

1. Монтаж
• Контактор должен быть установлен в соответствии с нормальным рабочим положением, угол наклона которого не превышает 5°.
• Правильно выполните монтаж вторичной коммутации; управляющее напряжение источника питания должно соответствовать управляющему напряжению контактора.
2. Регулярное техническое обслуживание контактора должно определяться условиями на рабочем месте, частотой циклов коммутаций, сроком службы и другими факторами. Рекомендуется проводить регулярное техническое обслуживание не менее одного раза в год. Все проводимые работы при техническом обслуживании оборудования должны быть оформлены в специальном журнале. В случае эксплуатации контактора в запыленных помещениях и особенно с частыми циклами коммутаций, каждые шесть месяцев требуется проверка внешнего вида и удаление пыли с изделия.
