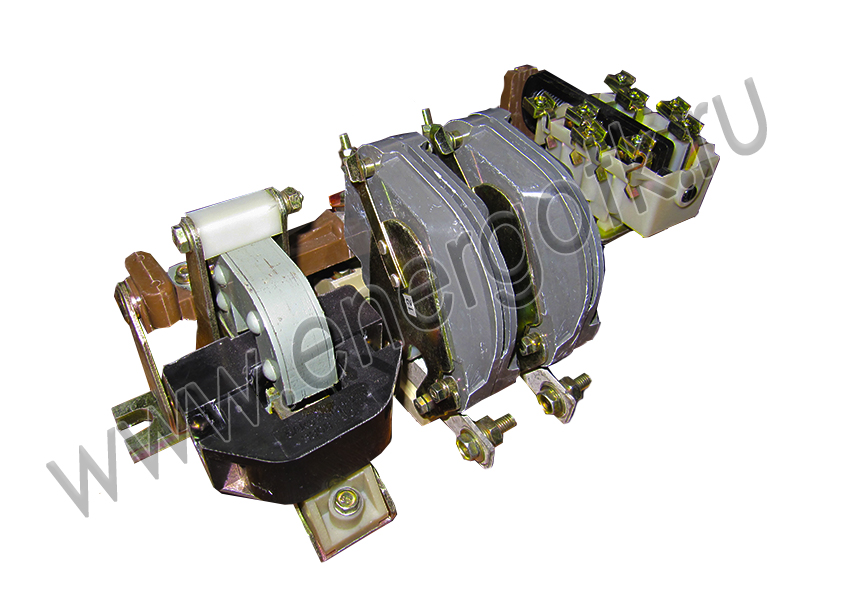

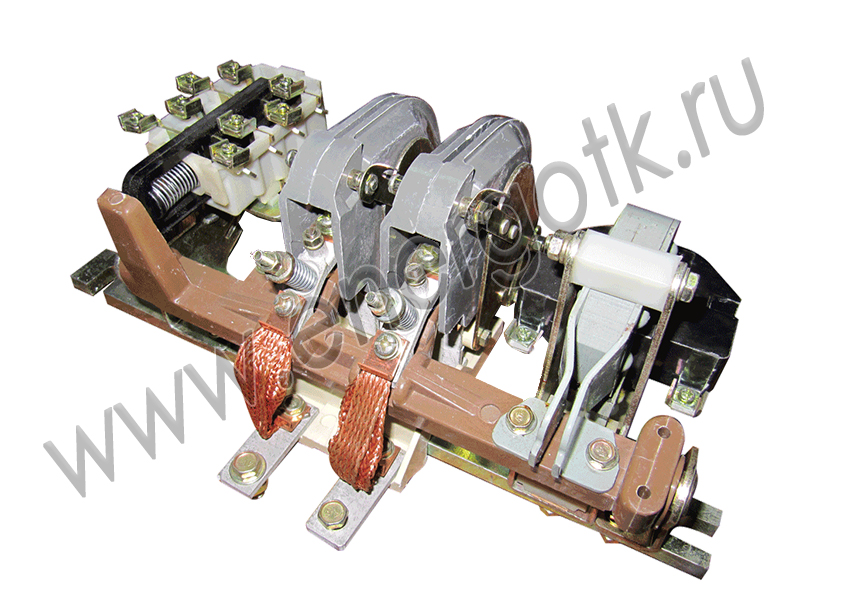

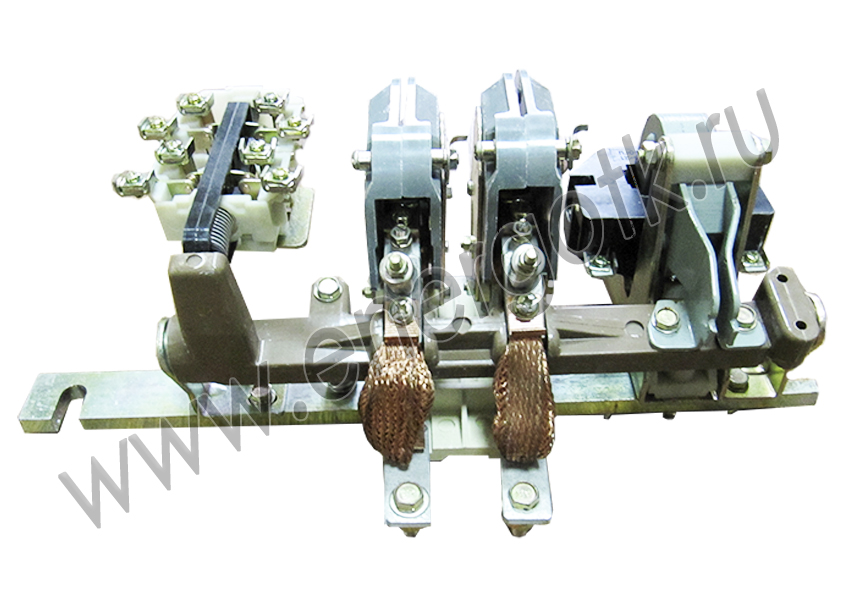

Контактор КТ-7022 160А 380В

Контактор КТ 6022 – это электрический аппарат, предназначенный для замыканий и размыканий силовых цепей, который приводится в действие при помощи электромагнита.

Зависимо от рода тока различаются: 1) контактор постоянного; 2) контактор переменного тока. В зависимости от числа одновременно переключаемых цепей контакторы также разделяются на однополюсные и многополюсные. Обычно, контакторы постоянного тока выпускают однополюсными и двухполюсными, при этом контакторы переменного тока выпускают двухполюсными, трехполюсными и четырехполюсными.

Двухполюсной контактор переменного тока серии КТ 6022 состоит из магнитной системы, из системы главных контактов и из системы блок контактов. Магнитная система контакторы включает:  сердечник или неподвижную часть контактора, катушку и якорь или подвижную часть контактора. Сердечник и Якорь склепываются из тонких пластин электротехнической стали, чтобы уменьшить нагрев и потери от вихревых потоков. Из неподвижных и подвижных контактор состоит система главных контактов, а к ним подведены провода переключаемой цепи. На одном валу с якорем крепятся подвижные контакты. Блок-контакты используются для электрических переключений разного рода в цепях управления. В эту цепь управления включена также катушка контактора. Главные контакты контактора изготавливают массивными, чтобы они были рассчитанны на большой ток, а блок контакты изготавливают небольшими, поскольку в цепи управления ток обычно не превышает 5-10 А.

Во время размыкания электрической цепи, которая находится под нагрузкой, между силовыми контактами возникает электрическая дуга. Данная эл. дуга вызывает ускоренный износ контактов контактора и даже может разрушить их. Чтобы сократить время горения дуги применяют разные системы принудительного дугогашения. Силовые контакты помещают в дугогасительную камеру, которая изготавливается из огнестойкого материала. Данная камера используется для охлаждения и гашения дуги. Также камера предотвращает переброс дуги на соседние аппараты или заземленные их части. Эксплуатация контактора со снятой дугогасительной камерой недопустима.

На кранах контакторы КТ 6000 используются в магнитных контроллерах, а также в качестве линейных контакторов цепи защиты и в реверсорах.

Для зарегистрированных пользователей доступны технические данные и габаритные размеры контакторов КТ-6022

Технические характеристики контактора КТ 6022

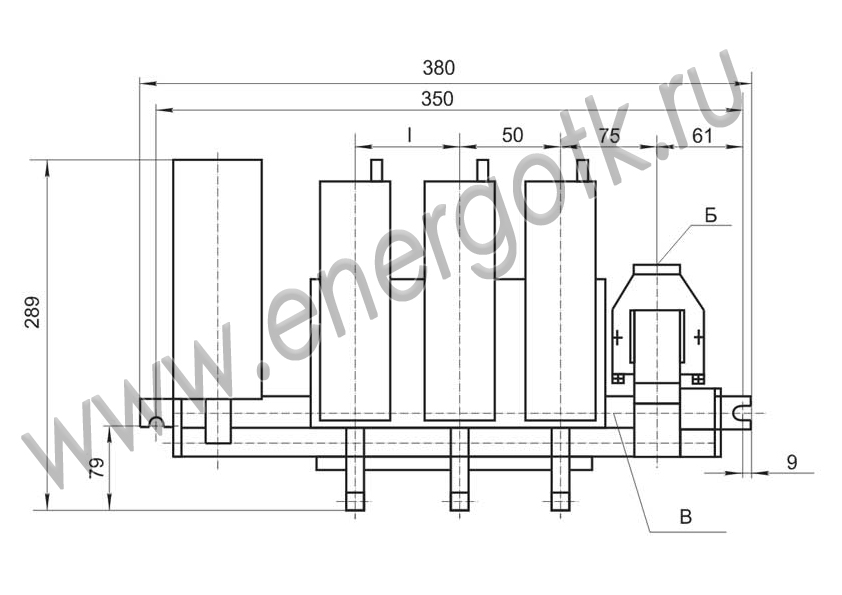

Габаритные, установочные размеры и масса контактора КТ 6022

Б – вертикальная установочная ось

Г – горизонтальная установочная ось

Д – установочная плоскость контактора

* - расстояние до ближайшей токоведущей или заземляющей детали
