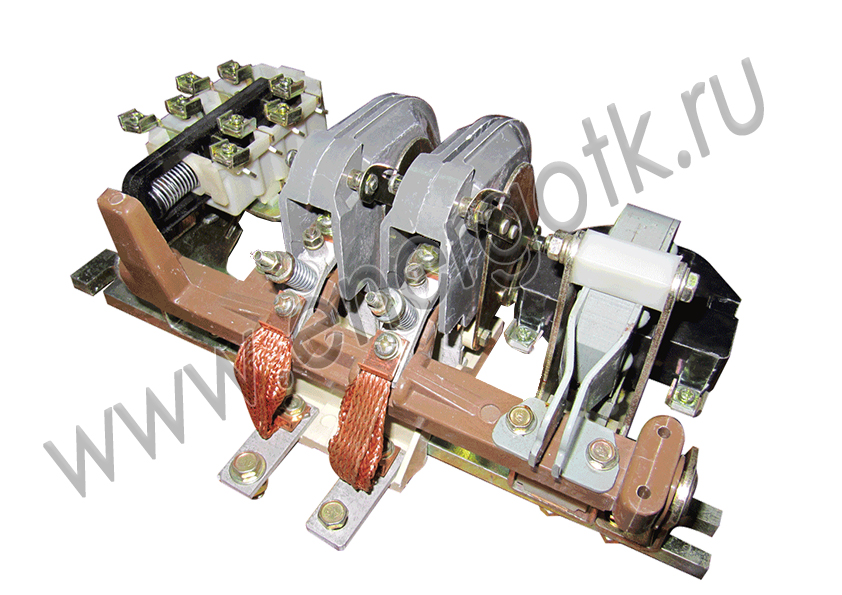

Контактор КТ 6022 – это электрический аппарат, предназначенный для замыканий и размыканий силовых цепей, который приводится в действие при помощи электромагнита.
Зависимо от рода тока различаются: 1) контактор постоянного; 2) контактор переменного тока. В зависимости от числа одновременно переключаемых цепей контакторы также разделяются на однополюсные и многополюсные. Обычно, контакторы постоянного тока выпускают однополюсными и двухполюсными, при этом контакторы переменного тока выпускают двухполюсными, трехполюсными и четырехполюсными.

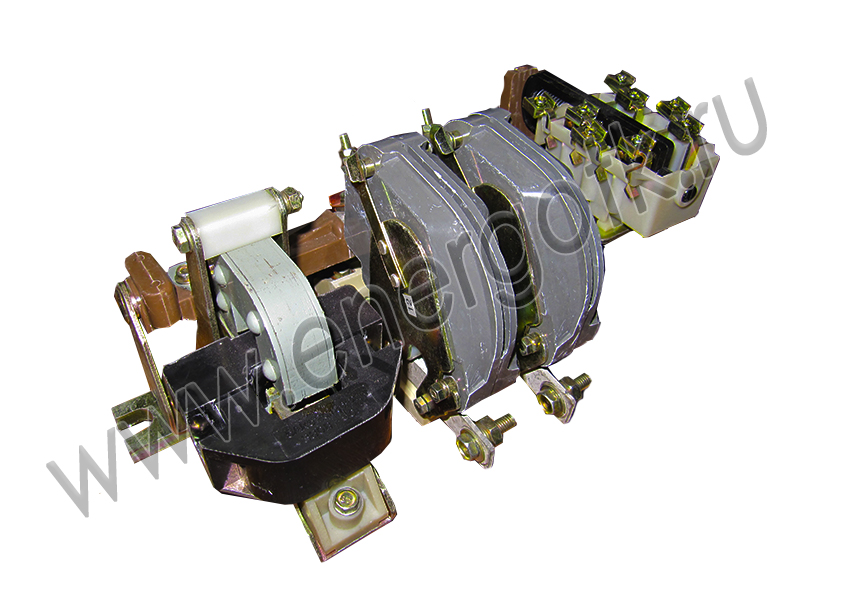

Двухполюсной контактор переменного тока серии КТ 6022 состоит из магнитной системы, из системы главных контактов и из системы блок контактов. Магнитная система контакторы включает: сердечник или неподвижную часть контактора, катушку и якорь или подвижную часть контактора. Сердечник и Якорь склепываются из тонких пластин электротехнической стали, чтобы уменьшить нагрев и потери от вихревых потоков. Из неподвижных и подвижных контактор состоит система главных контактов, а к ним подведены провода переключаемой цепи. На одном валу с якорем крепятся подвижные контакты. Блок-контакты используются для электрических переключений разного рода в цепях управления. В эту цепь управления включена также катушка контактора. Главные контакты контактора изготавливают массивными, чтобы они были рассчитанны на большой ток, а блок контакты изготавливают небольшими, поскольку в цепи управления ток обычно не превышает 5-10 А.
Во время размыкания электрической цепи, которая находится под нагрузкой, между силовыми контактами возникает электрическая дуга. Данная эл. дуга вызывает ускоренный износ контактов контактора и даже может разрушить их. Чтобы сократить время горения дуги применяют разные системы принудительного дугогашения. Силовые контакты помещают в дугогасительную камеру, которая изготавливается из огнестойкого материала. Данная камера используется для охлаждения и гашения дуги. Также камера предотвращает переброс дуги на соседние аппараты или заземленные их части. Эксплуатация контактора со снятой дугогасительной камерой недопустима.
На кранах контакторы КТ 6000 используются в магнитных контроллерах, а также в качестве линейных контакторов цепи защиты и в реверсорах.
Для зарегистрированных пользователей доступны технические данные и габаритные размеры контакторов КТ-6022
Технические характеристики контактора КТ 6022
Название параметра
|
Значение параметра
|
Номинальный ток, А
|
100
|
Номинальное напряжение, В
|
380
|
Номинальное напряжение включающей катушки, В:
а) переменного тока
б) постоянного тока
|
36, 110, 127, 220, 380, 500
–
|
Количество вспомогательных контактов
|
2 «З» и 2 «Р», 3 «З» и 3 «Р»
|
Число полюсов
|
2:3
|
Допустимая частота включений циклов в час
|
1200
|
Коммутационная износостойкость, тыс. циклов
|
330
|
Масса не более, кг
|
6/7
|
Категория основного применения
|
АС-4
|

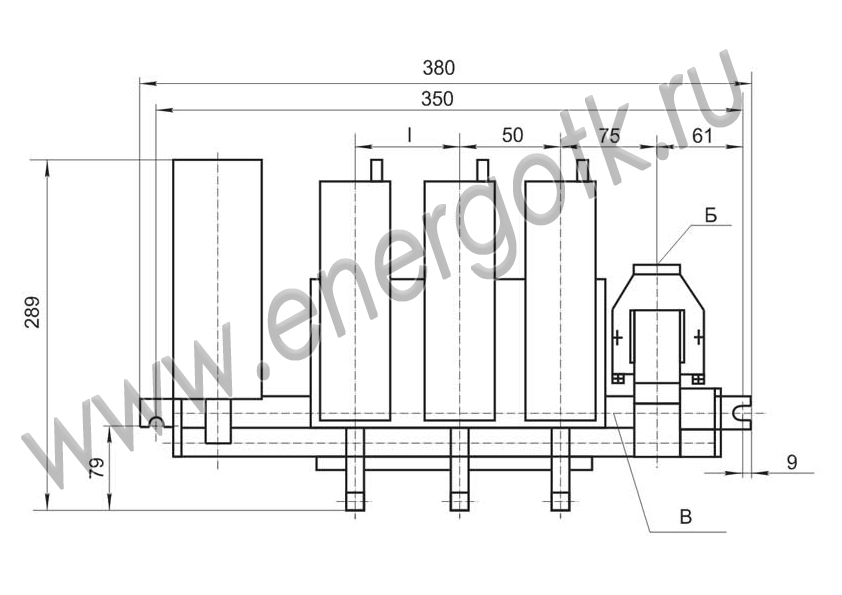

Габаритные, установочные размеры и масса контактора КТ 6022
Тип контактора
|
В1
|
Н1
|
d1
|
l
|
Масса, кг
|
КТ 6022
|
246
|
231
|
М10
|
–
|
6,0
|
Б – вертикальная установочная ось
Г – горизонтальная установочная ось
Д – установочная плоскость контактора
* - расстояние до ближайшей токоведущей или заземляющей детали
|
