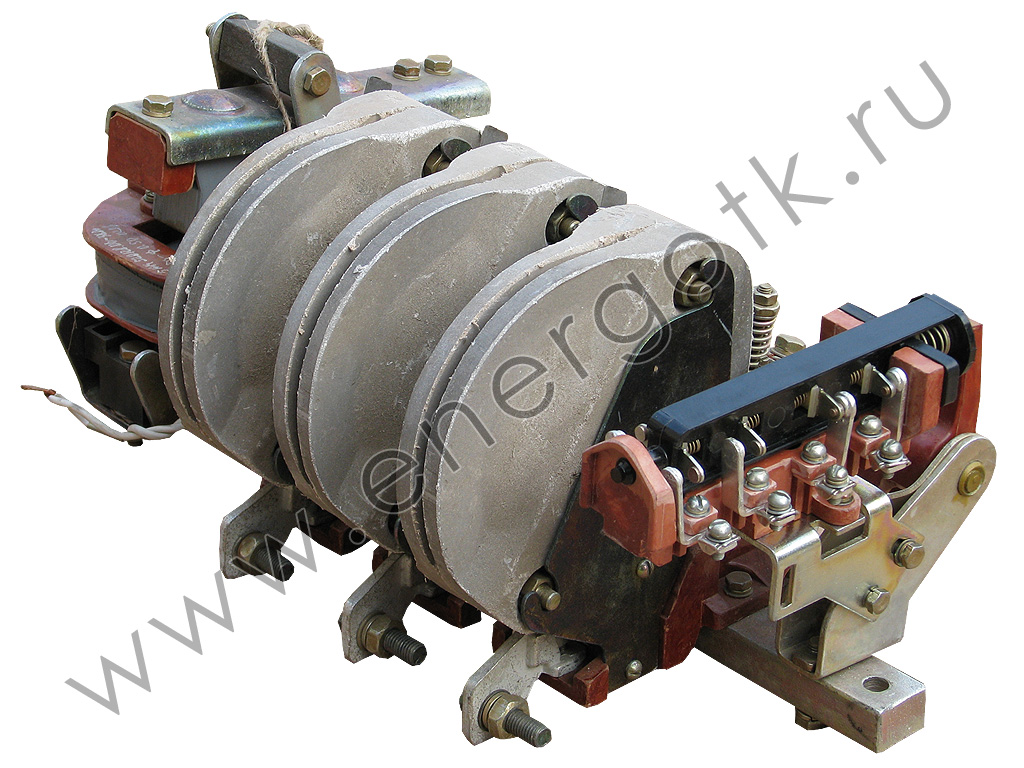

Контакторы электромагнитные переменного тока серии КТ-5000 предназначены для применения в стационарных установках для дистанционного включения и отключения приемников электрической энергии на напряжение до 600 В переменного тока 50 и 60 Гц.
 |
Основные преимущества:
1. Возможность регулировки и замены силовых контактов;
2. Установочные размеры соотвествуют советским аналогам;
3. Экологически безопасный, огнеупорный материал дугогасительных камер не содержит асбеста;
4. Широкий ассортимент комплектующих;
5. Индивидуальная упаковка.
|
Для зарегистрированных пользователей доступны так же технические данные, структура условного обозначения, характеристики дополнительных контактов, принципиальная электрическая схема и внешний вид основных контактов.
Технические данные
|
Наименование
|
КТ-5012Б
КТ-5013Б
КТ-5014Б
|
КТ-5022Б
КТ-5023Б
КТ-5024Б
|
КТ-5032Б
КТ-5033Б
КТ-5034Б
|
КТ-5042Б
КТ-5043Б
КТ-5044Б
|
КТ-5052Б
КТ-5053Б
КТ-5054Б
|
|
Номинальный ток контактов главной цепи, Iн, А
|
100
|
160
|
250
|
400
|
630
|
|
Род тока главной цепи
|
Переменный, 50 Гц
|
|
Количество дополнительных контактов
|
3з+3р
|
|
Номинальное напряжение главной цепи, Uн, В
|
400
|
|
Число главных полюсов
|
2; 3; 4
|
|
Номинальное напряжение катушки управления, Uс, В
|
36, 110, 127, 220, 380
|
|
Напряжение срабатывания, Uc, В
|
0,85 ~ 110
|
|
Напряжение отпускания, Uc, В
|
0,20 ~ 0,75
|
|
Номинальное напряжение изоляции, Ui, В
|
660
|
|
Допустимая частота включений, циклов/час
|
600
|
600
|
600
|
300
|
300
|
|
Механическая износостойкость, циклов ВО
|
3 000 000
|
1 400 000
|
|
Коммутационная (электрическая) износостойкость, циклов ВО
|
150 000
|
100 000
|
|
Режим работы по ГОСТ 18311-80
|
Прерывисто-продолжительный, продолжительный, повторно-кратковременный, кратковременный
|
|
Категории применения
|
АС-4, АС-3, АС-2
|
|
Климатическое исполнение и категория размещения
|
УЗ (Температура окружающей среды от -25°С до +55°С, относительная влажность воздуха 98 %, высота над уровнем моря до 2000м)
|
|
Степень защиты
|
IP00
|
Стурктура условного обозначения
Параметры дополнительных контактов
|
Количество дополнительных контактов
|
3з+3р
(5з+1р, 4з+2р, 2з+4р, 1з+5р)
|
|
Номинальный ток дополнительных контактов в режиме АС-15, Iн, А
|
10
|
|
Номинальное напряжение, Uн, В
|
400 (АС-15)
230 (DC-15)
|
|
Номинальный тепловой ток, Ith, А
|
10
|
|
Номинальный рабочий тока, Iн, А
|
5 (АС-15)
3 (DC-15)
|
|
Условный ток короткого замыкания, Iнс, А
|
1000
|
|
Сечение присоединяемых проводников, мм2
|
1,5 – 4,0
|
|
Крутящий момент при затягивании винтов, Нм
|
1,2
|
|
Коммутационная износостойкость доп. контактов, циклов ВО
|
1 000 000
|
Принципиальная электрическая схема контактора
Внешний вид основных контактов
|
