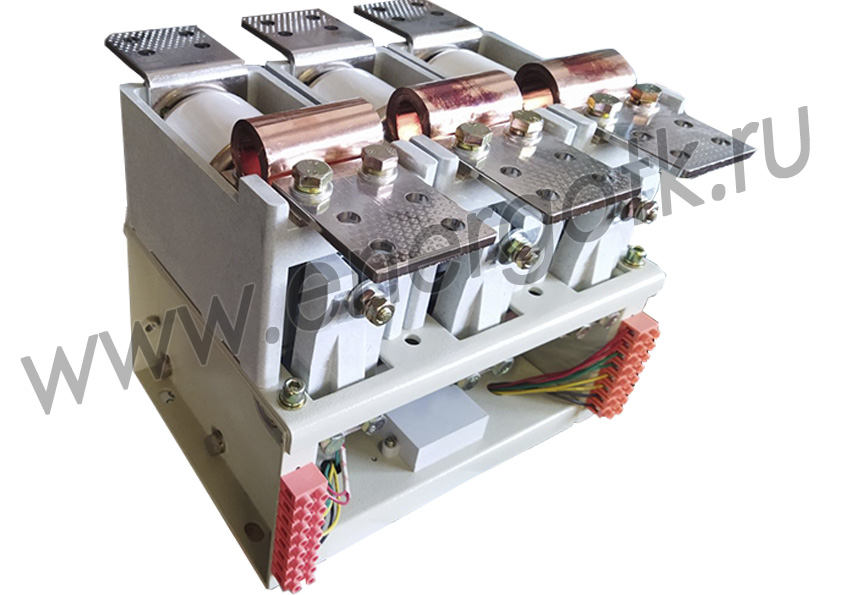

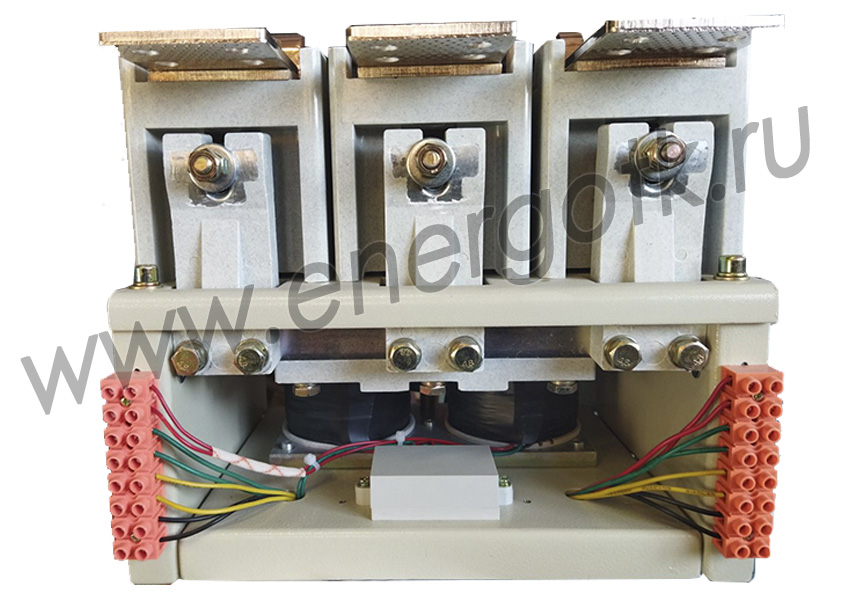

Контактор КВТ-1,14-5/1250 У3 110В

     Артикул :  УТ000003044

Контактор КВТ-1,14-5/1250 У3 110В

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты




1. Назначение.
Контакторы вакуумные серии КВТ открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для
использования в пускателях, станциях управления, для коммутации токов включения и
отключения асинхронных электродвигателей с короткозамкнутым ротором и других
приёмников электроэнергии в системах дистанционного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц, напряжением до 1140В.
2. Структура условного обозначения
КВТ (Р) - 1,14 - Х / Х У3
 1      2        3     4    5  6

1. Контактор Вакуумный Трехполюсный.
2. Условное обозначение исполнения контакторов:
при отсутствии обозначения – не реверсивный;
(Р) – реверсивный.
3. Номинальное напряжение, кВ.
4. Номинальный ток отключения, кА.
5. Номинальный рабочий ток, А.
6. Климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.



















Наименование основного параметра и характеристики
Значение
Номинальное напряжение главной цепи, кВ
1,14
Номинальное напряжение по изоляции, кВ
1,14
Номинальный переменный ток главной цепи, А:

   - для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
160
   - для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
250
   - для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
400
Номинальный ток вспомогательных контактов, А
10
Номинальное напряжение вспомогательных контактов, В
до 660
Номинальный переменный ток отключения главной цепи, кА:

   - для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2

   - для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
2,5
   - для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
4
Электрическое сопротивление главной цепи постоянному току, мкОм, не более
350
Время дребезга главных контактов каждого полюса при включении, с, не более
0,005
Равномерность замыкания главных контактов трех полюсов при отключении, с, не более
0,003
Равномерность размыкания главных контактов трех полюсов при отключении, с, не более
0,003
Собственное время включения, с, не более
0,06
Собственное время отключения, с, не более
0,14
Ход (раствор) подвижного главного контакта каждого полюса от отключенного положения до замыкания контактов, мм:

 - для типоисполнений 160 А и 250 А
2 (+0,2;-0.3)
 - для типоисполнений 400 А
2.2 (+0.3;-0.2)
Провал подвижного главного контакта каждого полюса, мм
1 +/- 0,2
Номинальное переменное напряжение цепи управления, В:

   - для типоисполнений КВТ – 1,14 – 2,5/160 У3, КВТ – 1,14 – 2,5/160 У3 – 1, КВТ – 1,14 – 2,5/160 У3 – 2
110
   - для типоисполнений КВТ – 1,14 – 2,5/250 У3, КВТ – 1,14 – 2,5/250 У3 – 1, КВТ – 1,14 – 2,5/250 У3 – 2
220
   - для типоисполнений КВТ – 1,14 – 4/400 У3, КВТ – 1,14 – 4/400 У3 – 1, КВТ – 1,14 – 4/400 У3 – 2
380
Мощность потребляемая включающими катушками в режиме удержания, Вт, не более:
14
Ток включения в цепи управления контактора в течение собственного времени включения, А, не более:

   - при 110 В
10
   - при 200 В
5
   - при 380 В
3
