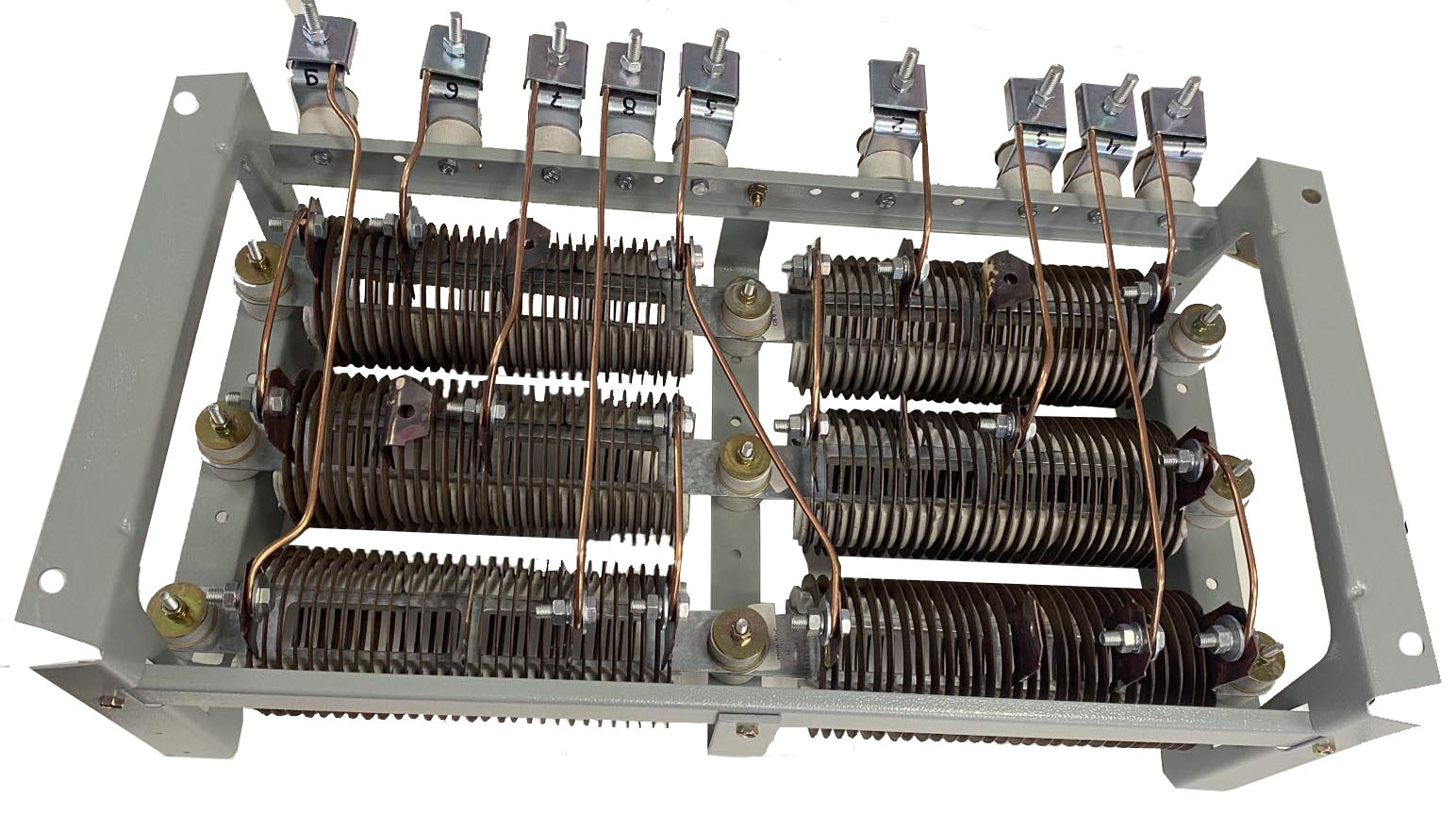

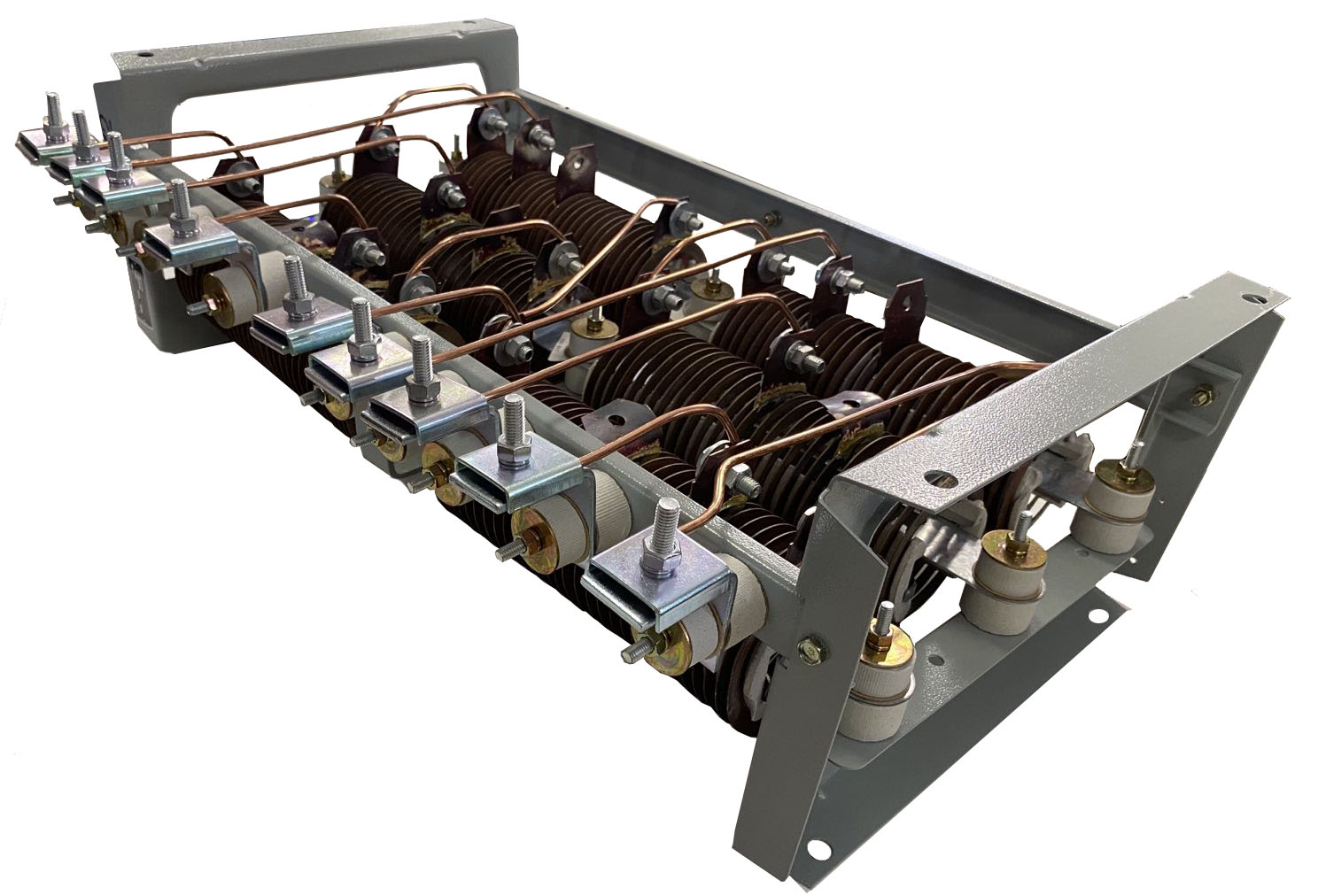

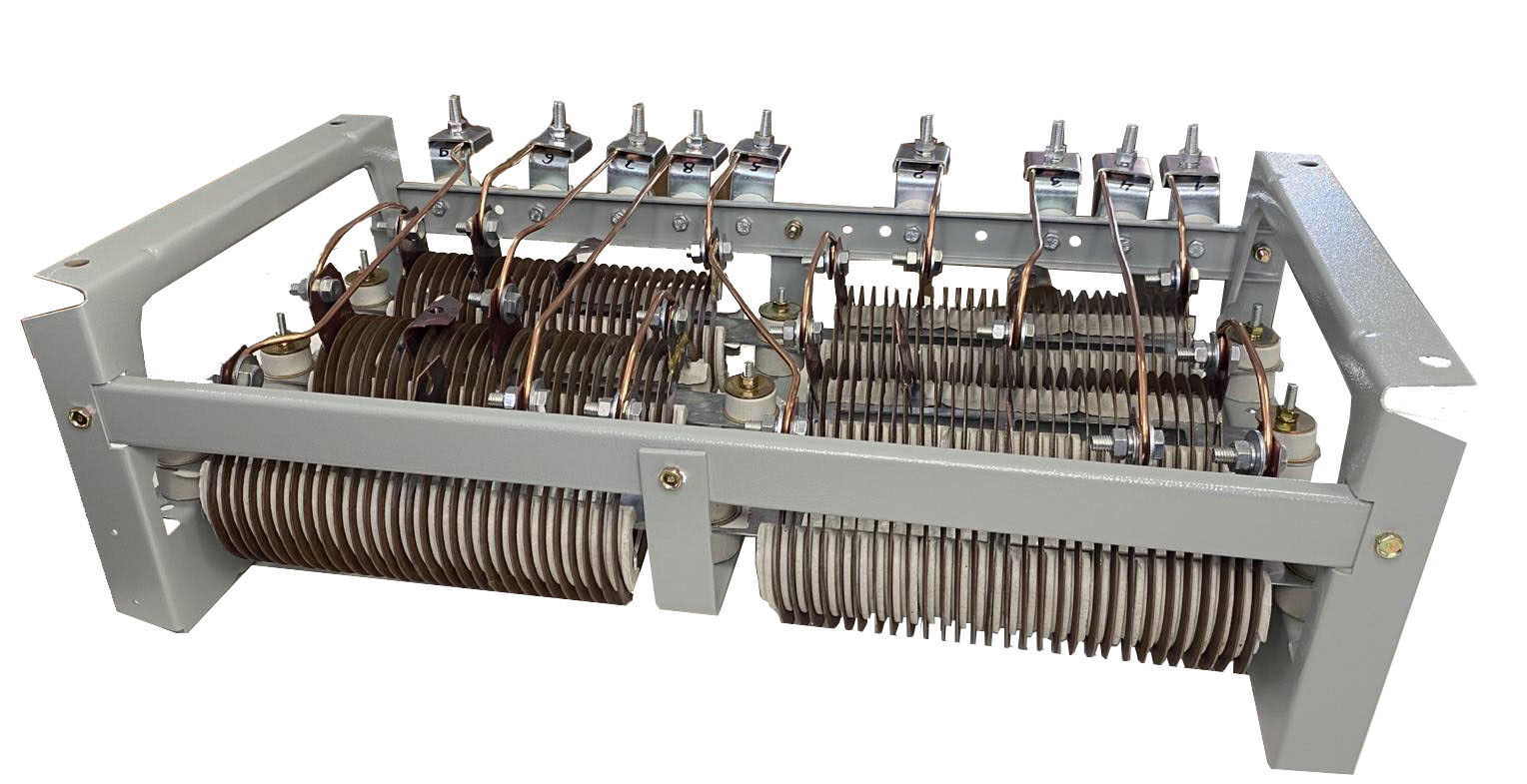

Блок резистора НФ-1А У2 2ТД 754.054-12

     Артикул :  УТ-00000363

Блок резистора НФ-1А У2 2ТД 754.054-12

      Товар в наличии

Цена: 14 042 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты
   Блоки резисторовтипа НФ-1А на токи 51-228А имеют от четырех до шести выводных зажимов. Те же ящики на токи 36-41 А имеют, от шести до восьми зажимов. Проволочные ящики (блоки резисторов) сопротивлений НФ 11А или НК 1А имеют до одиннадцати выводных зажимов. Для наиболее распространенных электроприводов выпускаются комплекты ящиков, соединенные между собой и имею­щие общую, схему соединение Два ящика, соединен­ных между собой, обозначаются НФ 2А или НФ22А (НК2А): три ящика обозначаются как. НФ3А или НФ 33А (НК3А).

  КОНСТРУКЦИЯ
  Некоторые исполнения ящиков резисторов, используемые на открытом воздухе, изготовляются в защитных кожухах со степенью защиты от внешних воздействий 1Р42. Такие ящики имеют обозначение БФ 1А, БФ2А, БФ 3А, БФ4А. Если в ящиках открытого исполнения полностью используется мощность максимального числа устанавливаемых там элементов, то в ящиках с защит­ными кожухами рассеиваемая мощность снижается от 15 до 40% в зависимости от размеров ящиков (боль­шее снижение мощности имеет место для большего размера ящика).



Все конструктивные исполнения ящиков резисторов разбиты на две группы:

1) нормализованные ящики универсального назначения. Используя нормализованные ящики резисторов, можно получить требуемые параметры к разным схе­мам электроприводов.

Выводные зажимы нормализованных ящиков рези­сторов не маркированы, поскольку все ступени ящиков имеют приблизительно равные сопротивления. Если не­обходимо в пределах одного ящика произвести электри­ческое разделение ступеней, то достаточно снять соот­ветствующую перемычку между этими ступенями.

Не­обходимые значения ступеней сопротивлений резисторов комплектуются путем последовательного, параллельного и последовательно-параллельного соединения ступеней стандартных ящиков резисторов;

2) специальные ящики, за­ранее рассчитанные на использование в определенной схеме электропривода для определенных мощностей электродвигателей с учетом их, выходных параметров.
