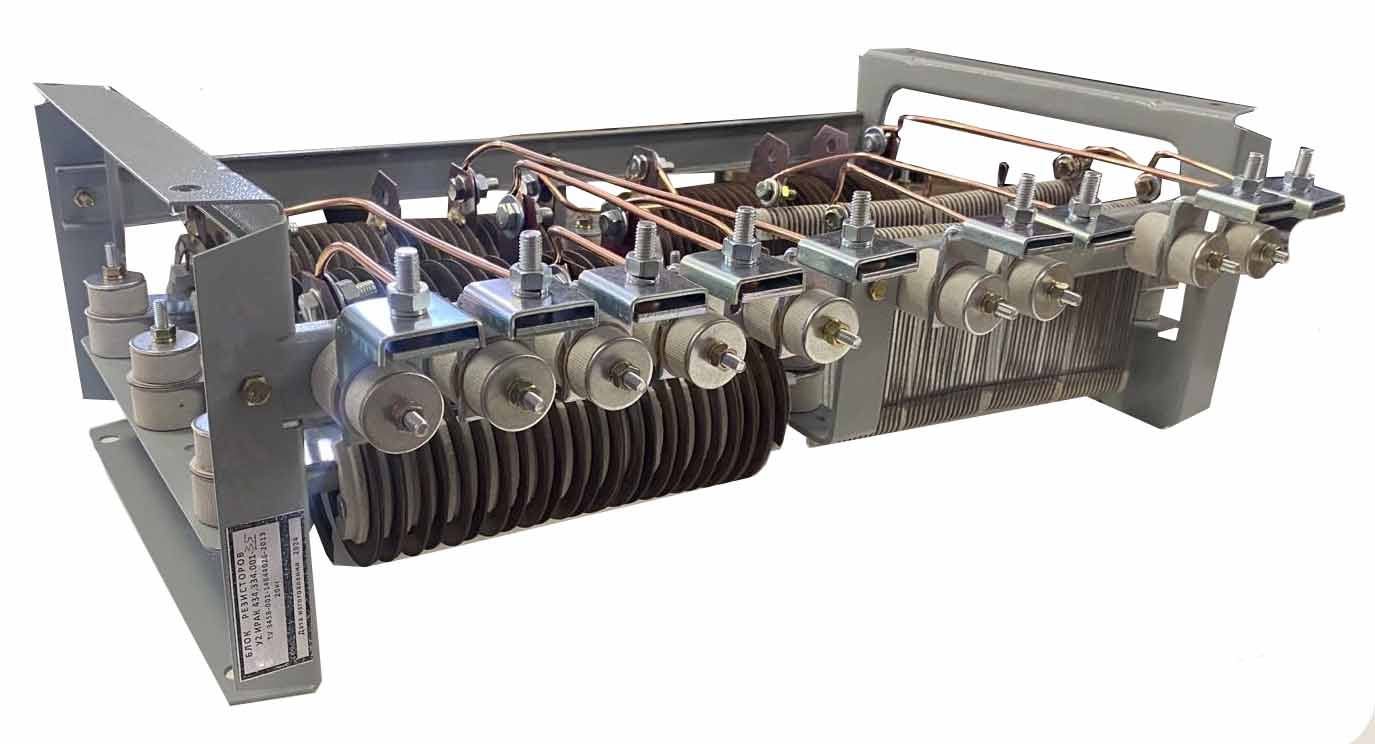

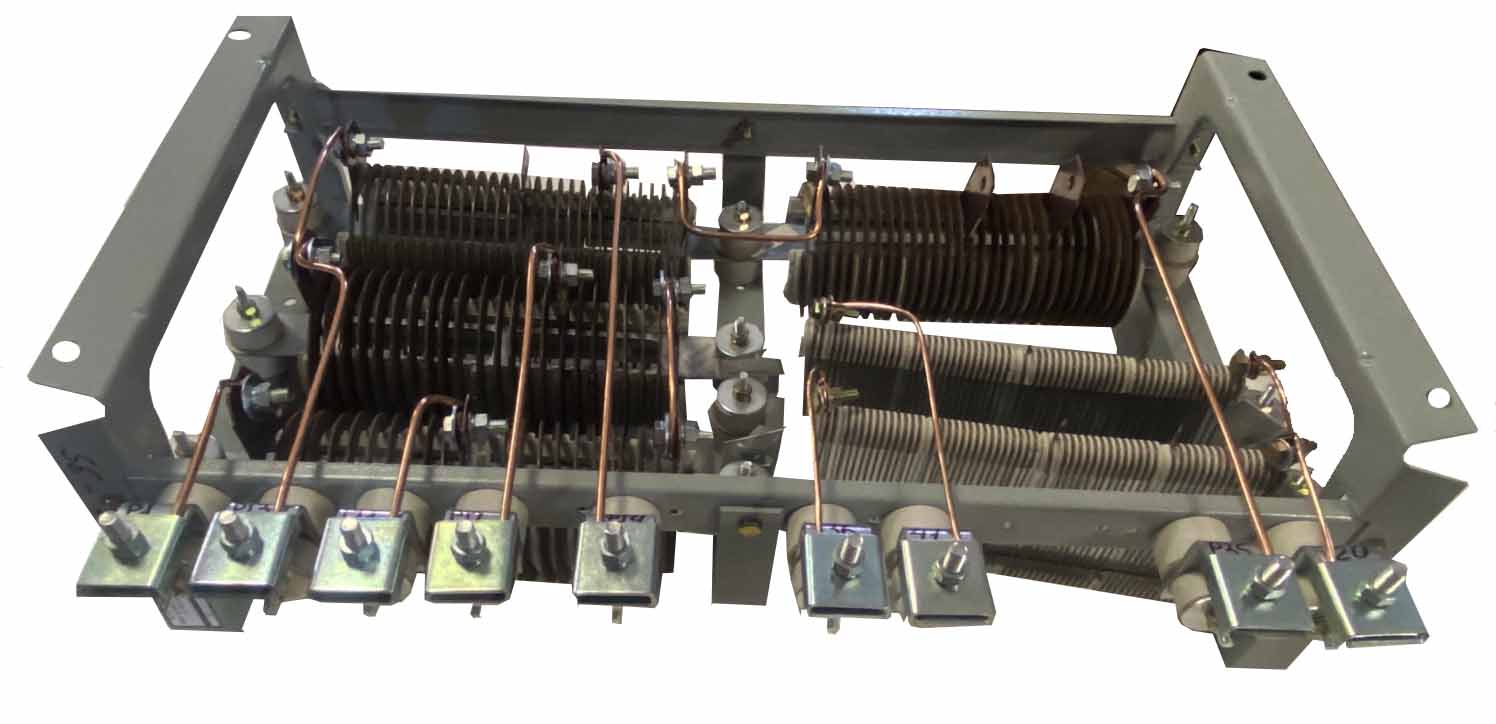

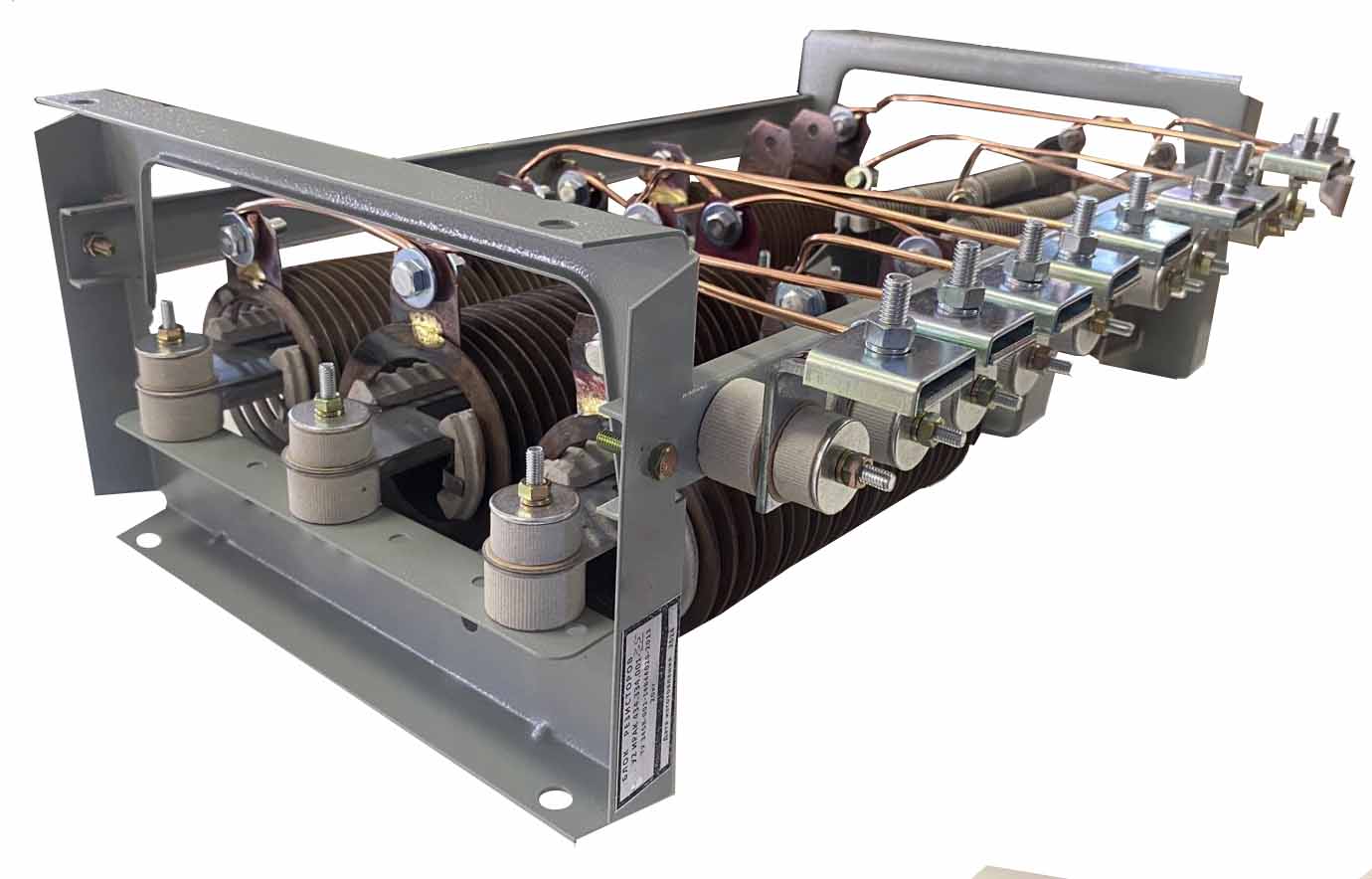

Блок резисторов БФК У2 ИРАК 434.334.001-38

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА БЛОКОВ РЕЗИСТОРОВ

Блоки резисторов крановые, именуемые в дальнейшем "блоки" или "ящики сопротивлений", предназначены для пуска и регулирования скорости крановых электродвигателей постоянного и переменного тока.

БФК - блок фехралево-константановый (состоит из соединенных по электрической схеме и фехралевых резистивных элементов и константановых элементов сопротивления).

Ящики сопротивлений серий БФК - являются модернизацией старых ящиков сопротивлений серий НФ и НК, которые в настоящее время не выпускаются.

Сопротивление ступеней

Наименование блока	Сопротивление ступеней, Ом						Выводы
1.ИРАК 434334.001–07	Р1-Р4 4,2	Р4-Р8 8,1	44–18 0,072–0,080				5
2.ИРАК 434334.001–26	Р1-Р4 0,082–0,09	Р4-Р7 0,22–0,24	Р7-Р10 0,38–0,42	Р10-Р13 0,565–0,625	Р13-Р16 1,47–1,63	55–93 27,8	8
З.ИРАК 434334.001–28	Р1-Р11 0,082–0,09	Р11-Р12 0,22–0,24	Р12-Р13 0,433–0,477	Р13-Р24 1,44–1,59	24–93 27,8		7
4.ИРАК 434334.001–33	Р1-Р11 0,064–0,07	Р11-Р12 0,17–0,188	Р12-Р13 0,218–0,241	Р13-Р14 0,46–0,51	Р14-Р35 0,76–0,84	А-Б 24	8
5.ИРАК 434334.001–34	Р1-Р4 5,85	Р2-Р4 1,28–1,42	РЗ-Р5 0,266–0,29	Р5-Р4 2,0–2,2	С2-С6 74		7
6.ИРАК 434334.001–35	Р1-Р11 0,06–0,0	Р11-Р12 0,17–0,188	Р12-Р13 0,218–0,241	Р13-Р14 0,46–0,51	Р14-Р35 0,76–0,84	20–41 20–36 18	9
7.ИРАК434334.001–40	Р1-Р4 Р2-Р5 0,266–0,29	РЗ-Р6 0,266–0,29	Р4-Р7 Р5-Р8 0,72–0,80	Р6-Р9 0,72–0,80	Р1-Р11 0,44	Р11-Р14 1,75	9
8.ИРАК434334.001–42	Р1-Р4 0,086	Р4-Р7 0,23	Р7-Р10 0,4	Р10-Р13 0,44	1–2 0,59	3–4 8,0	9
9.ИРАК434334.001–43	50–51 1,96	57–58 24,0					4
10.ИРАК434334.001–44	Р1-Р7 Р2-Р8 0,9	Р7-Р10 Р8-Р11 1,462	Р10-Р13 Р11-Р14 1,888	Р13-Р16 Р14Р169,4	Р13-Р16А 7,45	Р14-Р16А 7,45	10
11.ИРАК434334.001–45	Р1-Р4 0,105	Р4-Р7 0,285	Р7-Р10 0,44	Р10-Р13 0,59	1–2 0,80	3–4 18
12.ИРАК434331.001–46	Р1-Р4 0,19–0,21	Р4-Р7 0,49–0,55	Р7-Р10 1,13–1,24	Р10-Р13 1,9–2,1	Р13-Р16 6,15		6
13.ИРАК434331.001–47	Р1-Р4 0,17–0,188	Р4-Р7 0,445–0,49	Р7-Р10 0,95–1,04	Р10-Р13 1,58–1,75	Р13-Р16 5,6		6

Перечень выпускаемых блоков резисторов БФК У2
