ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА БЛОКОВ РЕЗИСТОРОВ

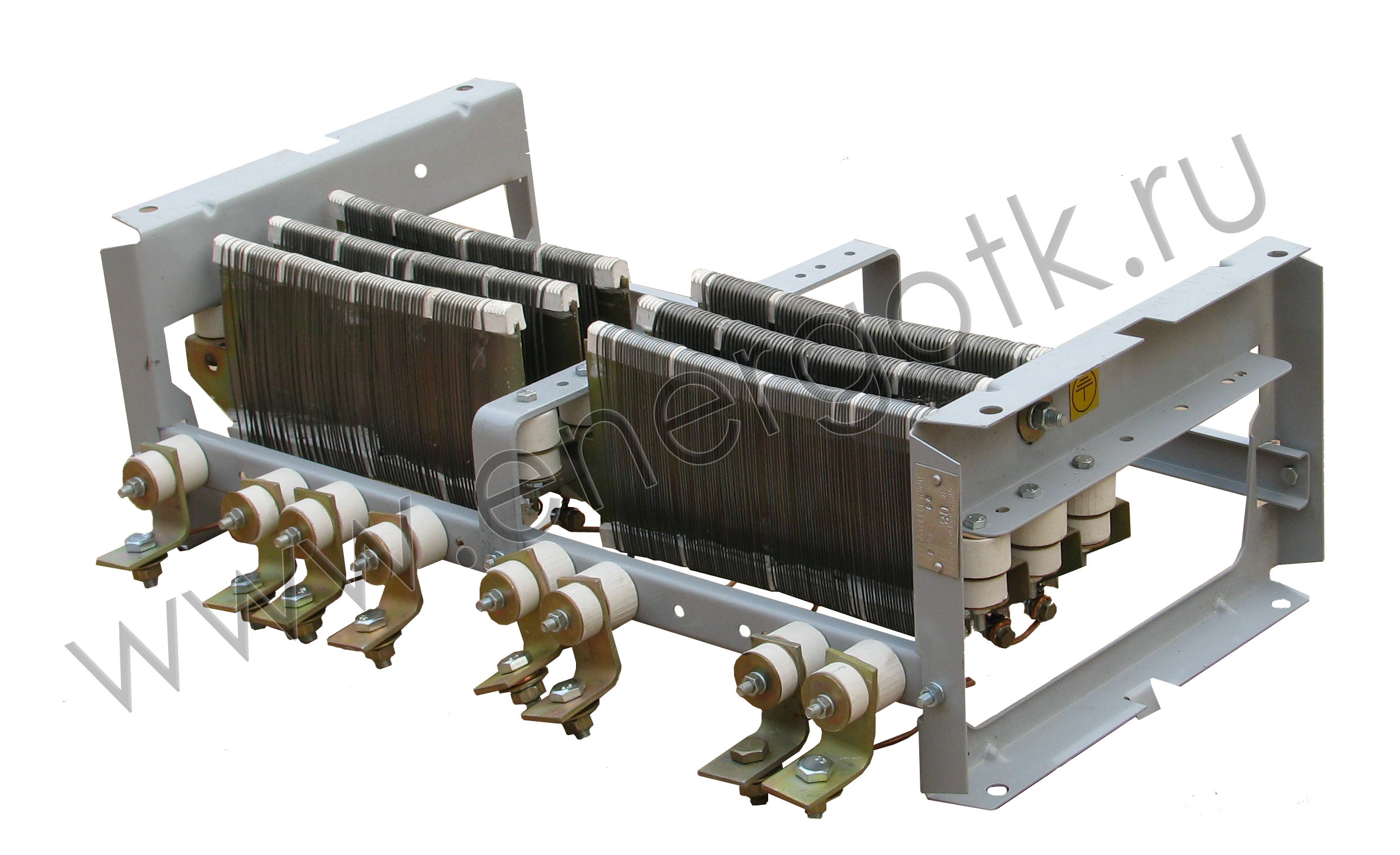

Блоки резисторов крановые, именуемые в дальнейшем "блоки" или "ящики сопротивлений", предназначены для пуска и регулирования скорости крановых электродвигателей постоянного и переменного тока.
.jpg)
БК12 - блок константановый (проволока МНМц 40-1,5), максимально устанавливаемых элементов – 12.
Ящики сопротивлений серий Б6, БК12, БФК - являются модернизацией старых ящиков сопротивлений серий НФ и НК, которые в настоящее время не выпускаются.
Блоки рассчитаны для работы в цепях постоянного тока с напряжением до 440 В и в цепях переменного тока с напряжением до 660 В, частотой до 60 Гц в условиях умеренного и тропического климата.
Вид климатического исполнения У2 по ГОСТ 15150-69.
-Окружающая среда- невзрывоопасная, не содержащая газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью (например, угольной) или водяным паром.
-Исполнение по степени защиты-IP00.
-Режим работы - продолжительный.
-Длительная рассеиваемая мощность блоков при допустимом перегреве резистивного материала в 3500 С - 6,2 кВт.
Таблица взаимозаменяемости блоков
|
Блоки резисторов Б
|
Блоки резисторов БР
|
|
БК12У2
|
ИРАК 434.331.003-01
|
БРПУ2
|
ИРАК 434.331.001-14
|
|
БК12У2
|
ИРАК 434.331.003-02
|
БРПУ2
|
ИРАК 434.331.001-15
|
|
БК12У2
|
ИРАК 434.331.003-03
|
БРПУ2
|
ИРАК 434.331.001-16
|
|
БК12У2
|
ИРАК 434.331.003-04
|
БРПУ2
|
ИРАК 434.331.001-17
|
|
БК12У2
|
ИРАК 434.331.003-05
|
БРПУ2
|
ИРАК 434.331.001-18
|
|
БК12У2
|
ИРАК 434.331.003-06
|
БРПУ2
|
ИРАК 434.331.001-19
|
|
БК12У2
|
ИРАК 434.331.003-07
|
БРПУ2
|
ИРАК 434.331.001-20
|
|
БК12У2
|
ИРАК 434.331.003-08
|
БРПУ2
|
ИРАК 434.331.001-21
|
|
БК12У2
|
ИРАК 434.331.003-09
|
БРПУ2
|
ИРАК 434.331.001-30
|
|
БК12У2
|
ИРАК 434.331.003-12
|
БРПУ2
|
ИРАК 434.331.001-12
|
|
БК12У2
|
ИРАК 434.331.003-13
|
БРПУ2
|
ИРАК 434.331.001-13
|
|
БК12У2
|
ИРАК 434.331.003-14
|
БРПУ2
|
ИРАК 434.331.001-31
|
|
БК12У2
|
ИРАК 434.331.003-15
|
БРПУ2
|
ИРАК 434.331.001-32
|
|
БК12У2
|
ИРАК 434.331.003-28
|
БРПУ2
|
ИРАК 434.331.001-26
|
|
БК12У2
|
ИРАК 434.331.003-30
|
БРПУ2
|
ИРАК 434.331.001-07
|
|
БК12У2
|
ИРАК 434.331.003-31
|
БРПУ2
|
ИРАК 434.331.001-02
|
|
БК12У2
|
ИРАК 434.331.003-32
|
БРПУ2
|
ИРАК 434.331.001-01
|
|
БК12У2
|
ИРАК 434.331.003-33
|
БРПУ2
|
ИРАК 434.331.001-03
|
|
БК12У2
|
ИРАК 434.331.003-34
|
БРПУ2
|
ИРАК 434.331.001-04
|
|
БК12У2
|
ИРАК 434.331.003-36
|
БРПУ2
|
ИРАК 434.331.001-05
|
|
БК12У2
|
ИРАК 434.331.003-38
|
БРПУ2
|
ИРАК 434.331.001-11
|
|
БК12У2
|
ИРАК 434.331.003-41
|
БРПУ2
|
ИРАК 434.331.001-22
|
|
БФК12У2
|
ИРАК 434.334.003-40
|
БРПУ2
|
ИРАК 434.331.001-23
|
|
БФК12У2
|
ИРАК 434.331.003-54 (1 шт.)
|
БРФУ2
|
ИРАК 434.352.013-03 (3 шт.)
|
|
Б6У2
|
ИРАК 434.332.004-63 (3 шт.)
|
БРПФУ2
|
ИРАК 434.332.001-01 (1 шт.)
|
|
БК12У2
|
ИРАК 434.331.003-54 (1 шт.)
|
БРФУ2
|
ИРАК 434.352.013-05 (3 шт.)
|
|
Б6У2
|
ИРАК 434.332.004-91 (3 шт.)
|
БРПФУ2
|
ИРАК 434.332.001-02 (1 шт.)
|
|
БК12У2
|
ИРАК 434.331.003-59
|
БРПУ2
|
ИРАК 434.331.001-08
|
|
БК12У2
|
ИРАК 434.331.003-60
|
БРПУ2
|
ИРАК 434.331.001-09
|
|
БК12У2
|
ИРАК 434.331.003-61
|
БРПУ2
|
ИРАК 434.331.001-10
|
|
БК12У2
|
ИРАК 434.331.003-68 (1 шт.)
|
БРПУ2
|
ИРАК 434.331.001-24 (1 шт.)
|
|
БК12У2
|
ИРАК 434.331.003-69 (1 шт.)
|
БРПУ2
|
ИРАК 434.331.001-25 (1 шт.)
|
|
БК12У2
|
ИРАК 434.331.003-81
|
БРПУ2
|
ИРАК 434.331.001-27
|
|
БК12У2
|
ИРАК 434.331.003-82
|
БРПУ2
|
ИРАК 434.331.001-28
|
|
БК12У2
|
ИРАК 434.331.003-83
|
БРПУ2
|
ИРАК 434.331.001-29
|
|
БК12У2
|
ИРАК 434.331.003-84
|
БРПУ2
|
ИРАК 434.331.001-01
|
|
Б6У2
|
ИРАК 434.332.004-01
|
БРФУ2
|
ИРАК 434.352.013-21
|
|
Б6У2
|
ИРАК 434.332.004-02
|
БРФУ2
|
ИРАК 434.352.013-22
|
|
Б6У2
|
ИРАК 434.332.004-03
|
БРФУ2
|
ИРАК 434.352.013-23
|
|
Б6У2
|
ИРАК 434.332.004-33
|
БРФУ2
|
ИРАК 434.352.013-44
|
|
Б6У2
|
ИРАК 434.332.004-20
|
БРФУ2
|
ИРАК 434.352.013-45
|
|
Б6У2
|
ИРАК 434.332.004-04
|
БРФУ2
|
ИРАК 434.352.013-24
|
|
Б6У2
|
ИРАК 434.332.004-05
|
БРФУ2
|
ИРАК 434.352.013-25
|
|
БК12У2
|
ИРАК 434.331.003-16
|
БРПУ2
|
ИРАК 434.331.001-51
|
|
БК12У2
|
ИРАК 434.331.003-17
|
БРПУ2
|
ИРАК 434.331.001-56
|
|
БК12У2
|
ИРАК 434.331.003-19
|
БРПУ2
|
ИРАК 434.331.001-40
|
|
Б6У2
|
ИРАК 434.332.004-06
|
БРФУ2
|
ИРАК 434.352.013-26
|
|
Б6У2
|
ИРАК 434.332.004-07
|
БРФУ2
|
ИРАК 434.352.013-27
|
|
Б6У2
|
ИРАК 434.332.004-08
|
БРФУ2
|
ИРАК 434.352.013-28
|
|
Б6У2
|
ИРАК 434.332.004-09
|
БРФУ2
|
ИРАК 434.352.013-29
|
|
Б6У2
|
ИРАК 434.332.004-10
|
БРФУ2
|
ИРАК 434.352.013-30
|
|
Б6У2
|
ИРАК 434.332.004-11
|
БРФУ2
|
ИРАК 434.352.013-31
|
|
Б6У2
|
ИРАК 434.332.004-12
|
БРФУ2
|
ИРАК 434.352.013-32
|
|
Б6У2
|
ИРАК 434.332.004-16
|
БРФУ2
|
ИРАК 434.352.013-16
|
|
Б6У2
|
ИРАК 434.332.004-19
|
БРФУ2
|
ИРАК 434.352.013-38 (11-15 кВт)
|
|
Б6У2
|
ИРАК 434.332.004-19
|
БРФУ2
|
ИРАК 434.352.013-39 (22-37 кВт)
|
|
Б6У2
|
ИРАК 434.332.004-21
|
БРФУ2
|
ИРАК 434.352.013-37
|
|
Б6У2
|
ИРАК 434.332.004-22
|
БРФУ2
|
ИРАК 434.352.013-17
|
|
Б6У2
|
ИРАК 434.332.004-23
|
БРФУ2
|
ИРАК 434.352.013-18
|
|
Б6У2
|
ИРАК 434.332.004-26
|
БРФУ2
|
ИРАК 434.352.013-04 (11-15 кВт)
|
|
Б6У2
|
ИРАК 434.332.004-27
|
БРПФУ2
|
ИРАК 434.332.001-06
|
|
Б6У2
|
ИРАК 434.332.004-26
|
БРФУ2
|
ИРАК 434.352.013-19 (22-37 кВт)
|
|
Б6У2
|
ИРАК 434.332.004-27
|
БРФУ2
|
ИРАК 434.352.013-20
|
|
Б6У2
|
ИРАК 434.332.004-29
|
БРФУ2
|
ИРАК 434.352.013-14
|
|
Б6У2
|
ИРАК 434.332.004-32
|
БРФУ2
|
ИРАК 434.352.013-01
|
|
Б6У2
|
ИРАК 434.332.004-40
|
БРФУ2
|
ИРАК 434.352.013-02
|
|
Б6У2
|
ИРАК 434.332.004-44
|
БРФУ2
|
ИРАК 434.352.013-15
|
|
Б6У2
|
ИРАК 434.332.004-69
|
БРФУ2
|
ИРАК 434.352.013-11
|
|
Б6У2
|
ИРАК 434.332.004-70
|
БРФУ2
|
ИРАК 434.352.013-12
|
|
Б6У2
|
ИРАК 434.332.004-71
|
БРФУ2
|
ИРАК 434.352.013-07
|
|
Б6У2
|
ИРАК 434.332.004-72
|
БРФУ2
|
ИРАК 434.352.013-08
|
|
Б6У2
|
ИРАК 434.332.004-73
|
БРФУ2
|
ИРАК 434.352.013-09
|
|
Б6У2
|
ИРАК 434.332.004-89
|
БРФУ2
|
ИРАК 434.352.013-13
|
|
Б6У2
|
ИРАК 434.332.004-90
|
БРПФУ2
|
ИРАК 434.332.001-10
|
|
БФКУ2
|
ИРАК 434.334.001-43
|
|
|
|
БФКУ2
|
ИРАК 434.334.001-07
|
БРПФУ2
|
ИРАК 434.332.001-07
|
|
БФКУ2
|
ИРАК 434.334.001-21
|
БРПФУ2
|
ИРАК 434.332.001-05
|
|
БФКУ2
|
ИРАК 434.334.001-26
|
БРПФУ2
|
ИРАК 434.332.001-15
|
|
БФКУ2
|
ИРАК 434.334.001-28
|
БРПФУ2
|
ИРАК 434.332.001-16
|
|
БФКУ2
|
ИРАК 434.334.001-33 (2 шт.)
|
БРФУ2
|
ИРАК 434.352.013-06
|
|
БФКУ2
|
ИРАК 434.334.001-35 (1 шт.)
|
БРПУ2
|
ИРАК 434.331.001-06
|
|
Б6У2
|
ИРАК 434.332.004-36 (1 шт.)
|
БРПФУ2
|
ИРАК 434.332.001-14
|
|
БФКУ2
|
ИРАК 434.334.001-37 (1 шт.)
|
|
|
|
БФКУ2
|
ИРАК 434.334.001-41
|
БРПФУ2
|
ИРАК 434.332.001-04
|
|
БФКУ2
|
ИРАК 434.334.001-42 (3 шт.)
|
БРФУ2
|
ИРАК 434.352.013-10
|
|
|
|
БРПФУ2
|
ИРАК 434.332.001-09
|
|
БК12У2
|
ИРАК 434.331.003-37
|
БРПУ2
|
ИРАК 434.331.001-36
|
|
БФКУ2
|
ИРАК 434.334.001-44
|
БРПФУ2
|
ИРАК 434.332.001-11
|
|
БФКУ2
|
ИРАК 434.334.001-45 (3 шт.)
|
БРПФУ2
|
ИРАК 434.332.001-12
|
|
|
|
БРФУ2
|
ИРАК 434.352.013-33
|
|
БФКУ2
|
ИРАК 434.334.001-46
|
БРПФУ2
|
ИРАК 434.332.001-08
|
|
БФКУ2
|
ИРАК 434.334.001-47
|
БРПФУ2
|
ИРАК 434.332.001-13
|
|
Б6У2
|
ИРАК 434.332.004-79
|
БРПФУ2
|
ИРАК 434.332.001-21
|
|
