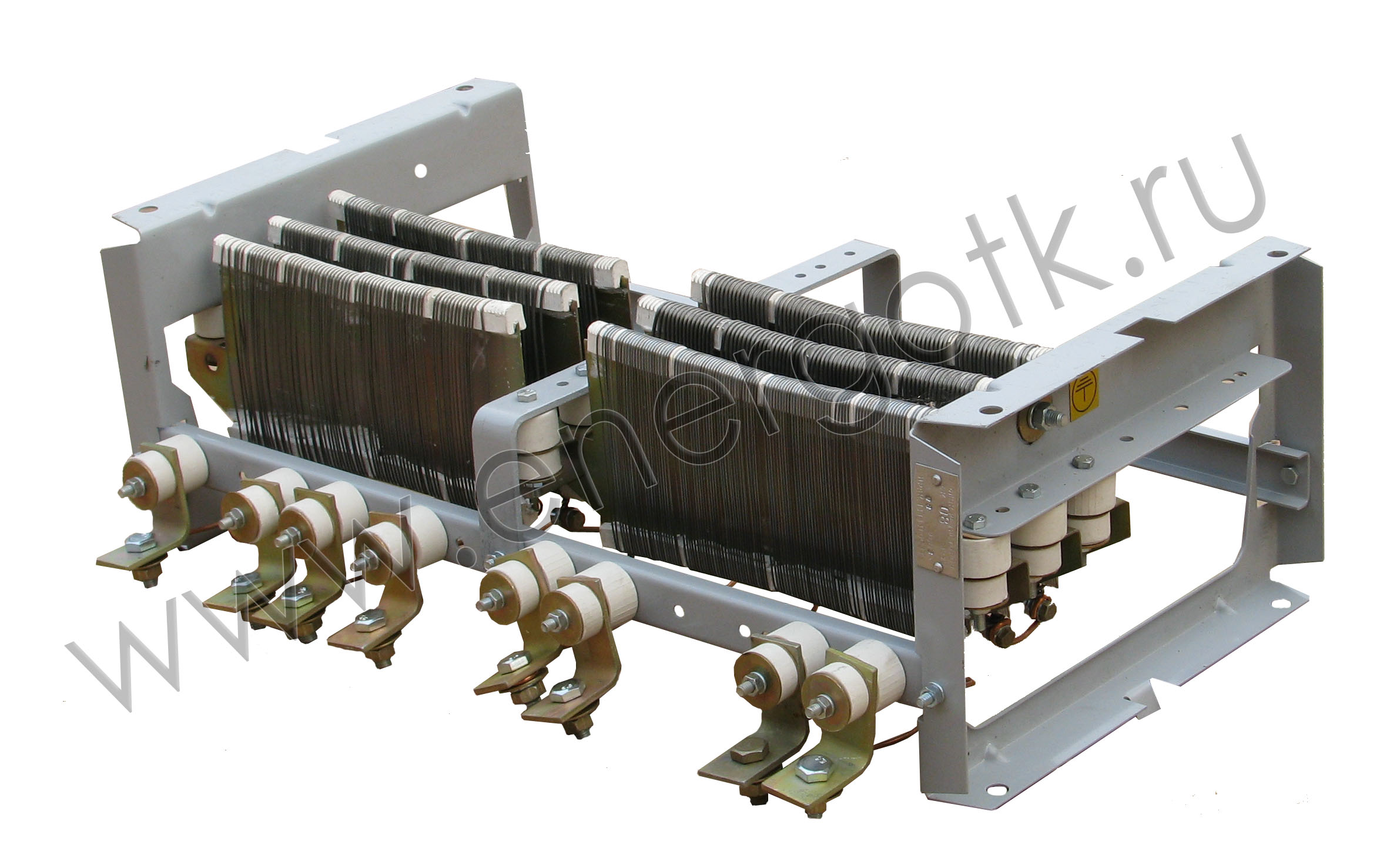

Блок резисторов БК12У2 ИРАК.434.331.003-54

     Артикул :  00000002826

Блок резисторов БК12У2 ИРАК.434.331.003-54

      Товар в наличии

Цена: 0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА БЛОКОВ РЕЗИСТОРОВ

Блоки резисторов крановые, именуемые в дальнейшем "блоки" или "ящики сопротивлений", предназначены для пуска и регулирования скорости крановых электродвигателей постоянного и переменного тока.

БК12 - блок константановый (проволока МНМц 40-1,5), максимально устанавливаемых элементов – 12.

Ящики сопротивлений серий Б6, БК12, БФК - являются модернизацией старых ящиков сопротивлений серий НФ и НК, которые в настоящее время не выпускаются.

Блоки рассчитаны для работы в цепях постоянного тока с напряжением до 440 В и в цепях переменного тока с напряжением до 660 В, частотой до 60 Гц в условиях умеренного и тропического климата.

Вид климатического исполнения У2 по ГОСТ 15150-69.

-Окружающая среда- невзрывоопасная, не содержащая газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью (например, угольной) или водяным паром.

-Исполнение по степени защиты-IP00.

-Режим работы - продолжительный.

-Длительная рассеиваемая мощность блоков при допустимом перегреве резистивного материала в 3500 С - 6,2 кВт.





Таблица взаимозаменяемости блоков

Блоки резисторов Б
Блоки резисторов БР
БК12У2
ИРАК 434.331.003-01
БРПУ2
ИРАК 434.331.001-14
БК12У2
ИРАК 434.331.003-02
БРПУ2
ИРАК 434.331.001-15
БК12У2
ИРАК 434.331.003-03
БРПУ2
ИРАК 434.331.001-16
БК12У2
ИРАК 434.331.003-04
БРПУ2
ИРАК 434.331.001-17
БК12У2
ИРАК 434.331.003-05
БРПУ2
ИРАК 434.331.001-18
БК12У2
ИРАК 434.331.003-06
БРПУ2
ИРАК 434.331.001-19
БК12У2
ИРАК 434.331.003-07
БРПУ2
ИРАК 434.331.001-20
БК12У2
ИРАК 434.331.003-08
БРПУ2
ИРАК 434.331.001-21
БК12У2
ИРАК 434.331.003-09
БРПУ2
ИРАК 434.331.001-30
БК12У2
ИРАК 434.331.003-12
БРПУ2
ИРАК 434.331.001-12
БК12У2
ИРАК 434.331.003-13
БРПУ2
ИРАК 434.331.001-13
БК12У2
ИРАК 434.331.003-14
БРПУ2
ИРАК 434.331.001-31
БК12У2
ИРАК 434.331.003-15
БРПУ2
ИРАК 434.331.001-32
БК12У2
ИРАК 434.331.003-28
БРПУ2
ИРАК 434.331.001-26
БК12У2
ИРАК 434.331.003-30
БРПУ2
ИРАК 434.331.001-07
БК12У2
ИРАК 434.331.003-31
БРПУ2
ИРАК 434.331.001-02
БК12У2
ИРАК 434.331.003-32
БРПУ2
ИРАК 434.331.001-01
БК12У2
ИРАК 434.331.003-33
БРПУ2
ИРАК 434.331.001-03
БК12У2
ИРАК 434.331.003-34
БРПУ2
ИРАК 434.331.001-04
БК12У2
ИРАК 434.331.003-36
БРПУ2
ИРАК 434.331.001-05
БК12У2
ИРАК 434.331.003-38
БРПУ2
ИРАК 434.331.001-11
БК12У2
ИРАК 434.331.003-41
БРПУ2
ИРАК 434.331.001-22
БФК12У2
ИРАК 434.334.003-40
БРПУ2
ИРАК 434.331.001-23
БФК12У2
ИРАК 434.331.003-54 (1 шт.)
БРФУ2
ИРАК 434.352.013-03 (3 шт.)
Б6У2
ИРАК 434.332.004-63 (3 шт.)
БРПФУ2
ИРАК 434.332.001-01 (1 шт.)
БК12У2
ИРАК 434.331.003-54 (1 шт.)
БРФУ2
ИРАК 434.352.013-05 (3 шт.)
Б6У2
ИРАК 434.332.004-91 (3 шт.)
БРПФУ2
ИРАК 434.332.001-02 (1 шт.)
БК12У2
ИРАК 434.331.003-59
БРПУ2
ИРАК 434.331.001-08
БК12У2
ИРАК 434.331.003-60
БРПУ2
ИРАК 434.331.001-09
БК12У2
ИРАК 434.331.003-61
БРПУ2
ИРАК 434.331.001-10
БК12У2
ИРАК 434.331.003-68 (1 шт.)
БРПУ2
ИРАК 434.331.001-24 (1 шт.)
БК12У2
ИРАК 434.331.003-69 (1 шт.)
БРПУ2
ИРАК 434.331.001-25 (1 шт.)
БК12У2
ИРАК 434.331.003-81
БРПУ2
ИРАК 434.331.001-27
БК12У2
ИРАК 434.331.003-82
БРПУ2
ИРАК 434.331.001-28
БК12У2
ИРАК 434.331.003-83
БРПУ2
ИРАК 434.331.001-29
БК12У2
ИРАК 434.331.003-84
БРПУ2
ИРАК 434.331.001-01
Б6У2
ИРАК 434.332.004-01
БРФУ2
ИРАК 434.352.013-21
Б6У2
ИРАК 434.332.004-02
БРФУ2
ИРАК 434.352.013-22
Б6У2
ИРАК 434.332.004-03
БРФУ2
ИРАК 434.352.013-23
Б6У2
ИРАК 434.332.004-33
БРФУ2
ИРАК 434.352.013-44
Б6У2
ИРАК 434.332.004-20
БРФУ2
ИРАК 434.352.013-45
Б6У2
ИРАК 434.332.004-04
БРФУ2
ИРАК 434.352.013-24
Б6У2
ИРАК 434.332.004-05
БРФУ2
ИРАК 434.352.013-25
БК12У2
ИРАК 434.331.003-16
БРПУ2
ИРАК 434.331.001-51
БК12У2
ИРАК 434.331.003-17
БРПУ2
ИРАК 434.331.001-56
БК12У2
ИРАК 434.331.003-19
БРПУ2
ИРАК 434.331.001-40
Б6У2
ИРАК 434.332.004-06
БРФУ2
ИРАК 434.352.013-26
Б6У2
ИРАК 434.332.004-07
БРФУ2
ИРАК 434.352.013-27
Б6У2
ИРАК 434.332.004-08
БРФУ2
ИРАК 434.352.013-28
Б6У2
ИРАК 434.332.004-09
БРФУ2
ИРАК 434.352.013-29
Б6У2
ИРАК 434.332.004-10
БРФУ2
ИРАК 434.352.013-30
Б6У2
ИРАК 434.332.004-11
БРФУ2
ИРАК 434.352.013-31
Б6У2
ИРАК 434.332.004-12
БРФУ2
ИРАК 434.352.013-32
Б6У2
ИРАК 434.332.004-16
БРФУ2
ИРАК 434.352.013-16
Б6У2
ИРАК 434.332.004-19
БРФУ2
ИРАК 434.352.013-38 (11-15 кВт)
Б6У2
ИРАК 434.332.004-19
БРФУ2
ИРАК 434.352.013-39 (22-37 кВт)
Б6У2
ИРАК 434.332.004-21
БРФУ2
ИРАК 434.352.013-37
Б6У2
ИРАК 434.332.004-22
БРФУ2
ИРАК 434.352.013-17
Б6У2
ИРАК 434.332.004-23
БРФУ2
ИРАК 434.352.013-18
Б6У2
ИРАК 434.332.004-26
БРФУ2
ИРАК 434.352.013-04 (11-15 кВт)
Б6У2
ИРАК 434.332.004-27
БРПФУ2
ИРАК 434.332.001-06
Б6У2
ИРАК 434.332.004-26
БРФУ2
ИРАК 434.352.013-19 (22-37 кВт)
Б6У2
ИРАК 434.332.004-27
БРФУ2
ИРАК 434.352.013-20
Б6У2
ИРАК 434.332.004-29
БРФУ2
ИРАК 434.352.013-14
Б6У2
ИРАК 434.332.004-32
БРФУ2
ИРАК 434.352.013-01
Б6У2
ИРАК 434.332.004-40
БРФУ2
ИРАК 434.352.013-02
Б6У2
ИРАК 434.332.004-44
БРФУ2
ИРАК 434.352.013-15
Б6У2
ИРАК 434.332.004-69
БРФУ2
ИРАК 434.352.013-11
Б6У2
ИРАК 434.332.004-70
БРФУ2
ИРАК 434.352.013-12
Б6У2
ИРАК 434.332.004-71
БРФУ2
ИРАК 434.352.013-07
Б6У2
ИРАК 434.332.004-72
БРФУ2
ИРАК 434.352.013-08
Б6У2
ИРАК 434.332.004-73
БРФУ2
ИРАК 434.352.013-09
Б6У2
ИРАК 434.332.004-89
БРФУ2
ИРАК 434.352.013-13
Б6У2
ИРАК 434.332.004-90
БРПФУ2
ИРАК 434.332.001-10
БФКУ2
ИРАК 434.334.001-43


БФКУ2
ИРАК 434.334.001-07
БРПФУ2
ИРАК 434.332.001-07
БФКУ2
ИРАК 434.334.001-21
БРПФУ2
ИРАК 434.332.001-05
БФКУ2
ИРАК 434.334.001-26
БРПФУ2
ИРАК 434.332.001-15
БФКУ2
ИРАК 434.334.001-28
БРПФУ2
ИРАК 434.332.001-16
БФКУ2
ИРАК 434.334.001-33 (2 шт.)
БРФУ2
ИРАК 434.352.013-06
БФКУ2
ИРАК 434.334.001-35 (1 шт.)
БРПУ2
ИРАК 434.331.001-06
Б6У2
ИРАК 434.332.004-36 (1 шт.)
БРПФУ2
ИРАК 434.332.001-14
БФКУ2
ИРАК 434.334.001-37 (1 шт.)


БФКУ2
ИРАК 434.334.001-41
БРПФУ2
ИРАК 434.332.001-04
БФКУ2
ИРАК 434.334.001-42 (3 шт.)
БРФУ2
ИРАК 434.352.013-10


БРПФУ2
ИРАК 434.332.001-09
БК12У2
ИРАК 434.331.003-37
БРПУ2
ИРАК 434.331.001-36
БФКУ2
ИРАК 434.334.001-44
БРПФУ2
ИРАК 434.332.001-11
БФКУ2
ИРАК 434.334.001-45 (3 шт.)
БРПФУ2
ИРАК 434.332.001-12


БРФУ2
ИРАК 434.352.013-33
БФКУ2
ИРАК 434.334.001-46
БРПФУ2
ИРАК 434.332.001-08
БФКУ2
ИРАК 434.334.001-47
БРПФУ2
ИРАК 434.332.001-13
Б6У2
ИРАК 434.332.004-79
БРПФУ2
ИРАК 434.332.001-21







Технические данные блоков резисторов БК 12 У2

Наименование блока
Длит. ток, А.
Сопротивление ступеней, Ом.
Выводы
ИРАК 434331.003-01
8,5
8,5
1-2
2-3
4,4
3-4
4-5
4,4
5-6
6-7
4,4
7-8
8-9
4,4
9-10
10-11
4,4
11-12
4,4
12
ИРАК 434331.003-02
21,2
21,2
0,7
0,7
0,7
0,7
0,7
1,4
12
ИРАК 434331.003-03
18,3
18,3
0,975
0,975
0,975
0,975
0,975
0,975
12
ИРАК 434331.003-04
14,5
14,5
1,45
1,45
1,45
1,45
1,45
2,9
12
ИРАК 434331.003-05
13,0
13,0
1,95
1,95
1,95
1,95
1,95
3,9
12
ИРАК 434331.003-06
10,7
10,7
2,8
2,8
2,8
2,8
2,8
5,6
12
ИРАК434331.003-07
14,0
Р1-Р5
1,89
Р5-Р6
16,4
РЗ-Р6
3,47
Р2-Р4
0,75
Р4-Р6
9,0


6
ИРАК434331.003-08
20,4
Р1-Р5
1,95
Р5-Р61
13,5
Р61-Р6
4,5
РЗ-Р6
4,2
Р2-Р4
0,625
Р4-Р62
6,3
Р62Р6
2,6
8
ИРАК434331-003-09

1-2
2,52
1-3
2,52
2-3
2,52




3
ИРАК434331.003-12
21,6
Р1-Р7
Р2-Р8
0,9
Р7-Р10
Р8-Р11
1,462
Р10-Р13
Р11-Р14
1,888
Р13-Р16
Р14Р16
9,4
Р13-Р16А
7,45
Р14-Р16А
7,45

10
ИРАК434331.003-13
21,6
РЗ-Р9
0.9
Р9-Р12
1,462
Р12-Р15
1,888
Р15-Р16
9,4
Р15-Р16А
7,45


6
ИРАК434331.003-14
14,4
Р2-Р5
Р1-Р4
0,488
Р5-Р6
Р4-Р7
0,974
Р8-Р11
Р7-Р10
1,75
Р11-Р14
Р10-Р13
3,5
Р14-Р16
Р13-Р16
10,75


11
ИРАК434331.003-15
14,4
РЗ-Р6
0,488
Р6-Р9
0,974
Р9-Р12
1,75
Р12-Р15
3,5
Р15-Р16
10,75


6
ИРАК434331.003-16
39
Р2-Р5
Р1-Р4
0,15
Р5-Р8
Р4-Р7
0,315
Р8-Р11
Р7-Р10
0,58
Р10-Р13
1,06
Р13-Р16
3,48


10
ИРАК434331.003-17
39
РЗ-Р6
0,15

Р6-Р9
0,315
Р9-Р12
0,58
Р11-Р14
1,06
Р12-Р15
1,06

Р14-Р16 3,48
Р15Р16
3,48
8
ИРАК434331.003-19
20,5
Р2-Р5
Р1-Р4
0,35
Р5-Р8
Р4-Р7
0,72
Р8-Р11
Р7-Р10
1,45
Р11-Р14
Р10-Р13
1,95
Р13
Р15
5,6


11
ИРАК434331.003-20
20,5
РЗ-Р6
0,35
Р6-Р9
0,72
Р9-Р12
1,45
Р12-Р15
1,95
Р14-Р17
Р15-Р18 5,6
Р16-Р19
Р17-Р19
5,8
Р18-Р19
5,8
9
ИРАК434331.003-26
39,0
Р1-Р4
0,175
Р4-Р7
0,35
Р7-Р10
0,7
Р10-Р13
1,4
Р11-Р14
1,4
Р13-Р15
4,5
Р14-Р15
4,5
8
ИРАК434331.003-27
9,6
55-Л22
11,2






2
ИРАК434331.003-28
3,5
24-93
83,4
55-93
55,6





3
ИРАК434331.003-29

Р1-Р11
Р3-Р31
Р8-Р21
0,3
Р11-Р12
Р31-Р32
Р21-Р22
0,6
Р12-Р13
Р32-Р33
Р22-Р23
1,45
Р13-Р24
Р23-Р24
Р33-Р24
5,0



11
ИРАК434331.003-30

1-2
27
2-3
27
3-4
27
4-5
27
5-6
27
6-7
27

7
ИРАК434331.003-31
15,7
Р1-Р4
Р2-Р5
1,665
Р3-Р6
1,665
Р4-Р7
Р6-Р8
2,2
Р6-Р9
2,2
148-ВТ
17,6
Р10-Р11
7

12
ИРАК434331.003-32
15,7
ВР1-ВР4
ВР2-ВР5
0,45
ВР3-ВР6
0,45
ВР4-ВР7
ВР7-ВР5
1,9
ВР6-ВР9
1,9
ВР3-Р10
ВР9-Р11
5,0
Р10-ВР12
8,0
Р11-ВР12
8,0
11
ИРАК434331.003-34
Р1-Р4
0,45
Р2-Р5
0,45
Р3-Р6
0,45
Р4-Р7
2,4
Р5-Р7
2,4
Р6-Р2
2,4


6
ИРАК434331.003-36
1-2
2-3
27,8
3-4
4-5
27,8
5-6
6-7
27,8
7-8
8-9
27,8
9-10
10-11
27,8
11-12
27,8


12
ИРАК434331.003-38
Р2-Р3
4,2
Р3-Р8
19,3






3
ИРАК434331.003-41
Р7-Р71
Р8-Р82
1,35
Р9-Р93
1,58
Р71-Р10
Р82-Р10
0,9
Р93-Р10
1,125
Р2-Р12
Р3-Р13
0,425
Р12-Р15
1,75
Р13-Р15
1,75

12
ИРАК434331.003-54
46-С3
25
20-41
18






4
ИРАК434331.003-65
Р1-Р5
1,95
Р5-Р61
11,6
Р61-Р6
5,8
Р2-Р4
0,724
Р4-Р62
7,29
Р62-Р7
1,41
Р3-Р8
4,75

9
ИРАК434331.003-68
Р1-Р4
Р2-Р5
0,6
Р4-Р7
Р5-Р8
1,46
Р7-Р10
Р8-Р11
3,29
Р10-Р13
5,6
Р11-Р14
5,6
Р13-Р16
18
Р14-Р17
18

11
ИРАК434331.003-69
Р3-Р6
0,6
Р6-Р9
1,46
Р9-Р12
3,29
Р12-Р15
5,6
Р15-Р18
18



11
ИРАК434331.003-81
57-58
24







2
ИРАК434331.003-82
Р1-Р4
Р2-Р5
0,3
Р4-Р7
0,6
Р5-Р8
0,6
Р7-Р10
1,45
Р8-Р11
1,45
Р10-Р13
1,45
Р11-Р14
1,45

10
ИРАК434331.003-83
Р3-Р6
0,3
Р6-Р9
0,6
Р9-Р12
1,45
Р12-Р15
1,45
50-51
5,85
57-58
55,6


9





Наименование параметра
Значение параметра
Частота, Гц
50-60
Напряжение переменного тока, В
до 660
Напряжение постоянного тока, В
до 440
Климатические исполнение
У2
Степень защиты
IРOO
Габаритные размеры, мм
620 х (326+64*) х 200
Масса, кг
22



Габаритные и установочные размеры





Cопутствующие товары
