Блок резисторов Б6 У2 ИРАК/434.332.004-66

Артикул : УТ000001448

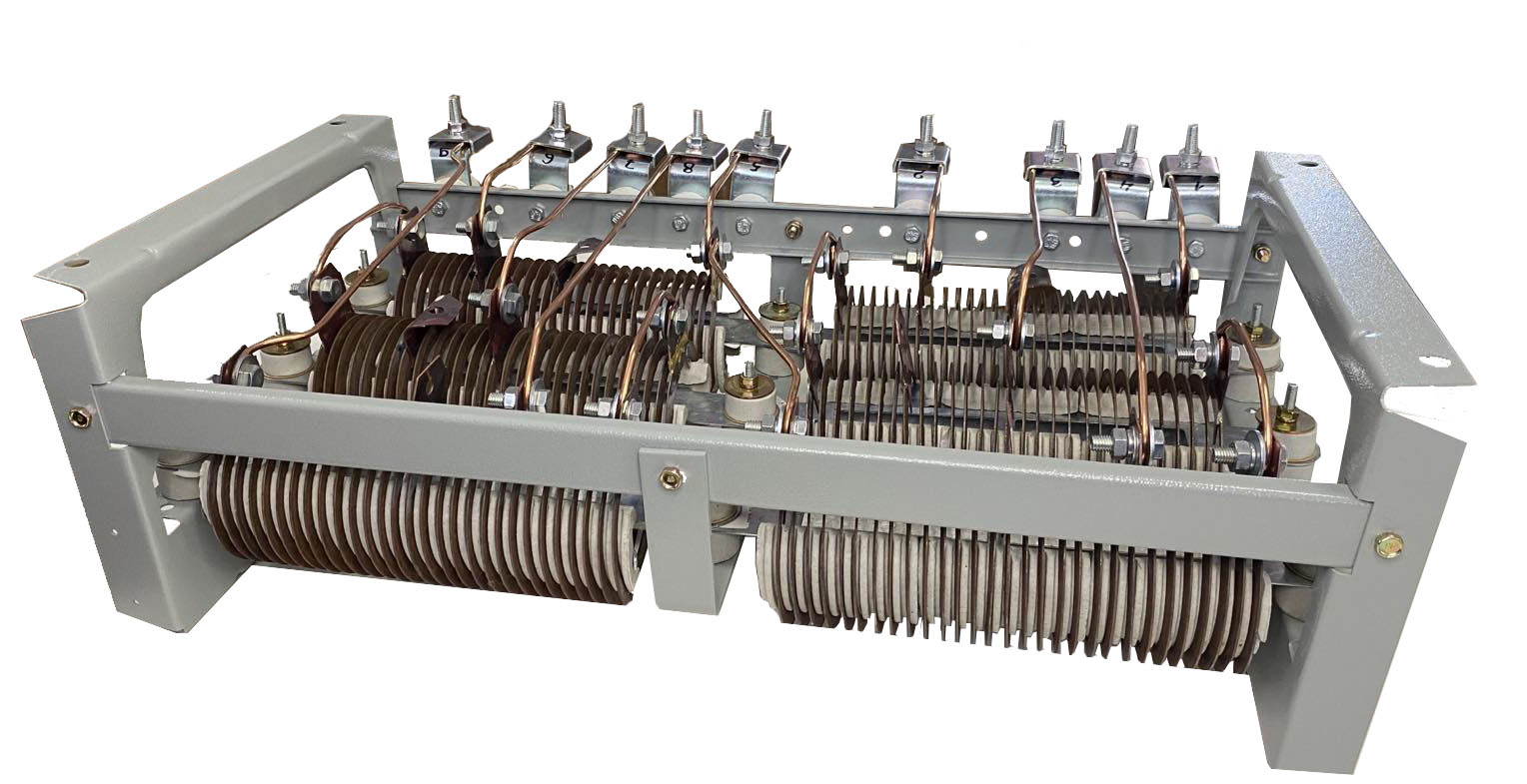

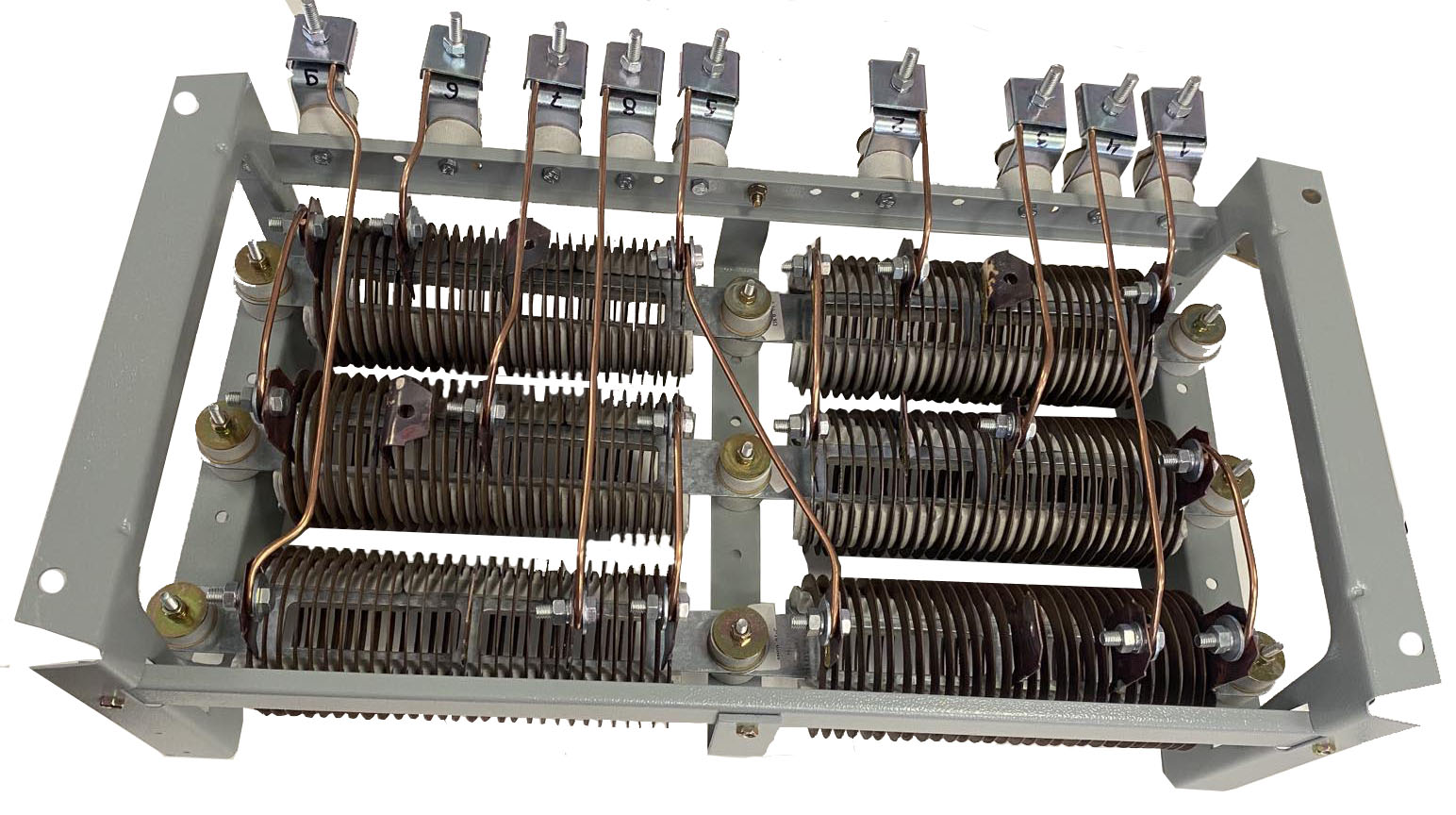

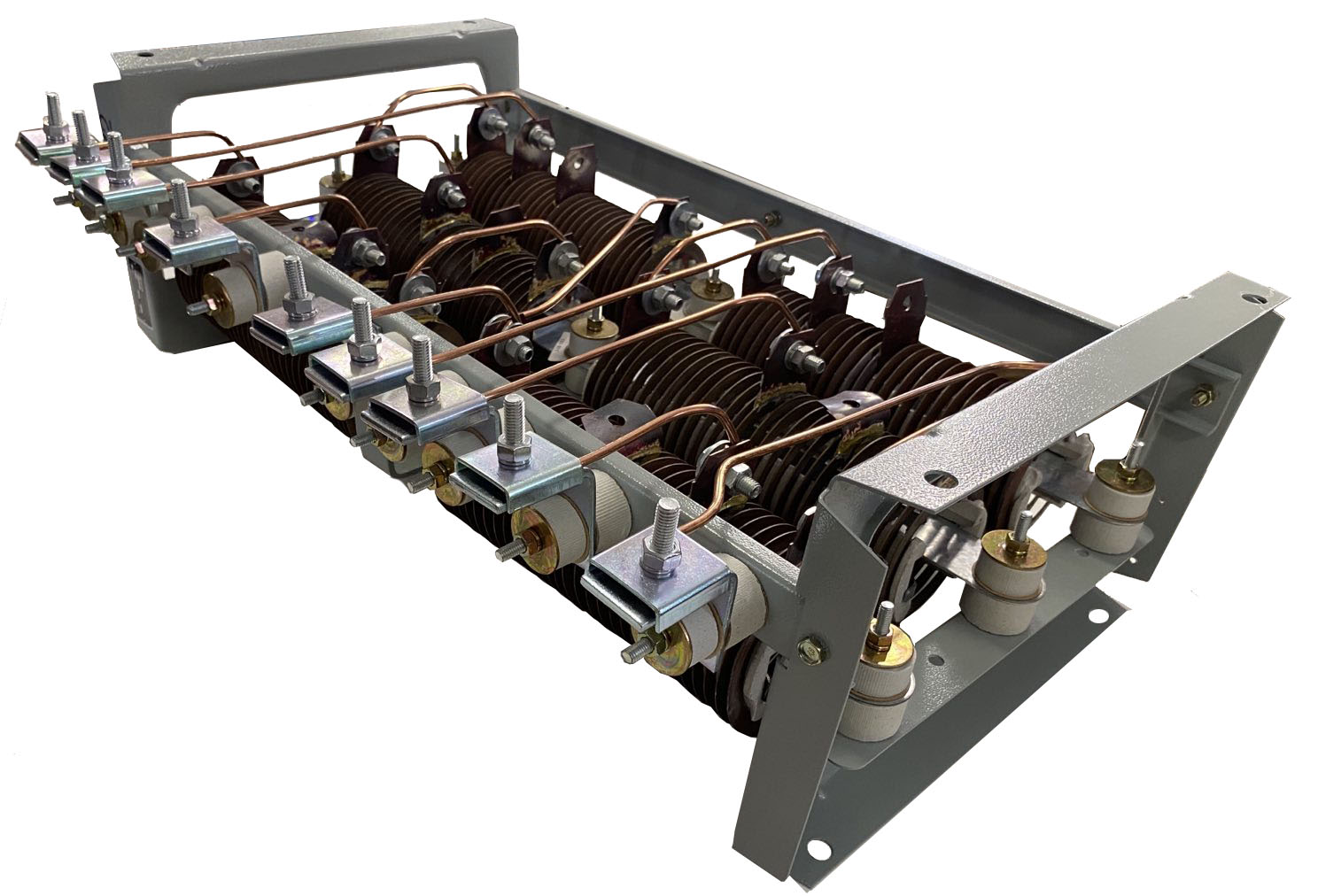

Блок резисторов Б6 У2 ИРАК/434.332.004-66

Товар в наличии

Цена: 10 730 руб.

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА БЛОКОВ РЕЗИСТОРОВ

Блок резисторов серии Б6 У2 предназначен для пуска, регулирования скорости и торможения электродвигателей постоянного и переменного тока, работающих в электроприводах механизмов грузоподъемных машин.

Вид климатического исполнения У2 по ГОСТ 15150-69.

- Окружающая среда- невзрывоопасная, не содержащая газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью (например, угольной) или водяным паром.

-Исполнение по степени защиты-IP00.

-Режим работы - продолжительный.

-Длительная рассеиваемая мощность блоков при допустимом перегреве резистивного материала в 350⁰ С - 6,2 кВт.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

1. Транспортирование блоков допускается любым видом крытого транспорта, обеспечивающим предохранение упакованных блоков от механических повреждений, загрязнений и попадания влаги.

2. Хранение блоков следует осуществлять в упаковке предприятия-изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45 до +50⁰С и относительной влажности воздуха до 98% при 25⁰С. Атмосфера склада не должна содержать агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Таблица взаимозаменяемости блоков резисторов

Б6 У2	БР6Ф У2	БРФ У2
ИРАК 434.332.004-01	33120036.001-01	ЕЮИВ 434.356.001-04
ИРАК 434.332.004-02	33120036.001-02	ЕЮИВ 434.356.001-03
ИРАК 434.332.004-03	33120036.001-03	ЕЮИВ 434.356.001-02
ИРАК 434.332.004-04	33120036.001-04	ЕЮИВ 434.356.001-01
ИРАК 434.332.004-05	33120036.001-05	ЕЮИВ 434.352.001-03
ИРАК 434.332.004-06	33120036.001-06	ЕЮИВ 434.352.001-02
ИРАК 434.332.004-07	33120036.001-07	ЕЮИВ 434.352.001-01
ИРАК 434.332.004-08	33120036.001-08	ЕЮИВ 434.346.004-07
ИРАК 434.332.004-09	33120036.001-09	ЕЮИВ 434.346.004-06
ИРАК 434.332.004-10	33120036.001-10	ЕЮИВ 434.346.004-05
ИРАК 434.332.004-11	33120036.001-11	ЕЮИВ 434.346.004-04
ИРАК 434.332.004-12	33120036.001-12	ЕЮИВ 434.346.004-03
ИРАК 434.332.004-19	33120036.001-19	ЕЮИВ 434.346.004-08
ИРАК 434.332.004-20	33120036.001-20
ИРАК 434.332.004-21	33120036.001-21	ЕЮИВ 434.346.004-21
ИРАК 434.332.004-22	33120036.001-22	ЕЮИВ 434.346.004-11
ИРАК 434.332.004-23	33120036.001-23	ЕЮИВ 434.346.004-12
ИРАК 434.332.004-24	33120036.001-24	ЕЮИВ 434.346.004-38
ИРАК 434.332.004-25	33120036.001-25
ИРАК 434.332.004-26	33120036.001-26	ЕЮИВ 434.346.004-14
ИРАК 434.332.004-27	33120036.001-27	ЕЮИВ 434.346.004-15
ИРАК 434.332.004-29	33120036.001-29	ЕЮИВ 434.346.004-25
ИРАК 434.332.004-36	33120036.001-36
ИРАК 434.332.004-89	33120036.001-89
ИРАК 434.332.004-90	33120036.001-90

Основные характеристики блоков резисторов ИРАК 434332.004

Наименование блока	Длит. ток, А	Общее сопротивление, Ом	Сопротивление по ступеням, Ом						Кол-во выводов
Наименование блока	Длит. ток, А	Общее сопротивление, Ом	1-2	2-3	3-4	4-5	5-6	6-7	Кол-во выводов
ИРАК 434332.004-01	228	0,115	0,0204-0,0225	0,0162-0,0178	0,0162-0,0178	0,0204-0,0225	0,018-0,020	0,018-0,020	7
ИРАК 434332.004-02	204	0,142	0,0248-0,0225	0,0204-0,0225	0,0204-0,0225	0,0248-0,225	0,0204-0,0246	0,0204-0,0246	7
ИРАК 434332.004-03	160	0,216	0,0342-0,0378	0,342-0,0348	0,342-0,0348	0,0342-0,0348	0,0342-0,0348	0,0342-0,0348	7
ИРАК 434332.004-04	128	0,37	0,0585-0,0645	0,0585-0,0645	0,0585-0,0645	0,0585-0,0645	0,0585-0,0645	0,0585-0,0645	7
ИРАК 434332.004-05	114	0,474	0,075-0,083	0,075-0,083	0,075-0,083	0,075-0,083	0,075-0,083	0,075-0,083	7
ИРАК 434332.004-06	102	0,53	0,091-0,101	0,091-0,101	0,091-0,101	0,091-0,101	0,091-0,101	0,091-0,101	7
ИРАК 434332.004-07	80	0,88	0,139-0,153	0,139-0,153	0,139-0,153	0,139-0,153	0,139-0,153	0,139-0,153	7
ИРАК 434332.004-08	64	1,50	0,238-0,260	0,238-0,260	0,238-0,260	0,238-0,260	0,238-0,260	0,238-0,260	7
ИРАК 434332.004-09	57	1,92	0,304-0,336	0,304-0,336	0,304-0,336	0,304-0,336	0,304-0,336	0,304-0,336	7
ИРАК 434332.004-10	51	2,4	0,38-0,42	0,38-0,42	0,38-0,42	0,38-0,42	0,38-0,42	0,38-0,42	7
Сопротивление ступеней, Ом
			1-2	2-3; 3-4	4-5; 5-6	6-7	7-6	8-9
ИРАК 434332.004-11	40	3,5	0,42-0,46	0,415-0,455	0,42-0,45	0,415-0,455	0,415-0,455	0,42-0,46	9
ИРАК 434332.004-12	36	4,8	0,57-0,63	0,566-0,625	0,57-0,63	0,566-0,625	0,566-0,625	0,57-0,63	9
ИРАК 434332.004-13	51	6,1	Р1-Р5 0,57-0,63	Р5-Р6 5,35-5-59					3
ИРАК 434332.004-14	51	4,25	Р3-Р6 1,28-1,4	Р2-Р4 0,186-0,206	Р4-Р6 2,57-2,83				4
ИРАК 434332.004-15	60	5,8	Р1-Р5 0,547-0,595	Р5-Р6 4,47-4,93					3
ИРАК 434332.004-16	60	4,03	Р2-Р4 0,157-0,173	Р4-Р6 2,4-2,64	Р3-Р6 1,12-1,24				4
ИРАК 434332.004-17	43	6,37	Р1-Р5 0,63-0,69	Р5-Р61 3,82-4,2	Р61-Р6 0,314-0,346	Р3-Р6 1,28-1,4	Р62-Р6 0,314-0,346		4
ИРАК 434332.004-18	43	2,39	Р2-Р4 0,266-0,294	Р4-Р62 2,0-2,2					3
ИРАК 434332.004-19	74,3	4,21	Р1-Р7 0,25	Р7-Р10 0,44	Р10-Р13 0,80	Р13-Р16А 2,42	Р13-Р16 3,18		6
ИРАК 434332.004-20	57,5	6,9	Р1-Р7 0,42-0,46	Р7-Р10 0,57-0,63	Р10-Р13 0,95-1,05	Р13-Р16 2,88-2,918			5
ИРАК 434332.004-21	52,0	4,46	Р1-Р4 0,08-0,09	Р4-Р7 0,22-0,24	Р7-Р10 0,38-0,42	Р10-Р13 0,5-0,54	Р13-Р16 1,77-1,96	Р16-Р19 1,28-1,42	7
ИРАК 434332.004-22	69	3,94	Р2-Р4 0,157-0,173	Р4-Р6 2,3-2,5	Р3-Р6 1,14-1,26				4
ИРАК 434332.004-23	69	4,88	Р1-Р5 0,475-0,52	Р5-Р6 4,17-4,6					3
ИРАК 434332.004-24		6,19	Р1-Р5 0,57-0,63	Р5-А 5,32-5,86					3
ИРАК 434332.004-26	49	6,2	Р1-Р5 0,57-0,63	Р5-Р61 3,06-3,38	Р61-Р6 1,58-1,74	Р6-Р62 0,627-0,69			5
ИРАК 434332.004-27	49		Р3-Р6 1,28-1,42	Р2-Р4 0,157-0,173	Р4-Р62 1,9-2,1				5
ИРАК 434332.004-29	73,4	4,02	Р1-Р4 0,117-0,129	Р4-Р7 0,117-0,129	Р7-Р10 0,38-0,42	Р10-Р13 0,38-0,42	Р13-Р16 1,52-1,68	Р16-Р19 1,28-1,42
ИРАК 434332.004-30	73	4,15	Р1-Р11 Р2-Р21 0,082-0,09	Р11-Р12 Р21-Р22 0,22-0,24	Р12-Р13 Р22-Р23 0,43-0,477	Р13-Р24 Р23-Р24 1,44-1,59			9
ИРАК 434332.004-32	40		СС1-СС4 0,238-0,262	СС2-СС3 0,238-0,262	СС3-СС6 0,238-0,262				6
ИРАК 434332.004-36	48,8		Р1-Р11 Р2-Р21 0,1-0,11	Р11-Р12 Р21-Р22 0,272-0,3	Р12-Р13 Р22-Р23 0,495-0,545	Р13-Р24 Р23-Р24 1,78-1,96			9
ИРАК 434332.004-40	30		1Р1-2Р1 1,01-1,11	1Р2-2Р2 1,01-1,11	1Р3-2Р3 1,01-1,11	3Р1-2Р1 0,49-0,55	3Р3-2Р2 0,49-0,55	3Р3-2Р3 0,49-0,55	9
ИРАК 434332.004-43	60		Р1-Р4 0,185-0,205	Р4-Р7 0,56-0,62	Р7-Р10 1,28-1,42	Р8-Р10 1,28-1,42	Р9-Р10 1,28-1,42		5
ИРАК 434332.004-44	46		Р1-Р4 0,266-0,294	Р2-Р5 0,266-0,294	Р4-Р7 0,72-0,8	Р5-Р8 0,72-0,8	Р7-Р10 1,28-1,42	Р8-Р10 1,28-1,42	7
ИРАК 434332.004-63	117		Р35-Р14 0,56-0,62	Р14-Р11 0,745-0,323	Р11-Р1 0,058-0,064	Р11-Р12 0,266-0,294	Р11-Р13 0,722-0,798		6

Наименование параметра	Значение параметра
Частота, Гц	50-60
Напряжение переменного тока, В	до 660
Напряжение постоянного тока, В	до 440
Климатические исполнение	У2
Степень защиты	IРOO
Габаритные размеры, мм	620 х (326+64*) х 200
Масса, кг	22

Габаритные размеры
