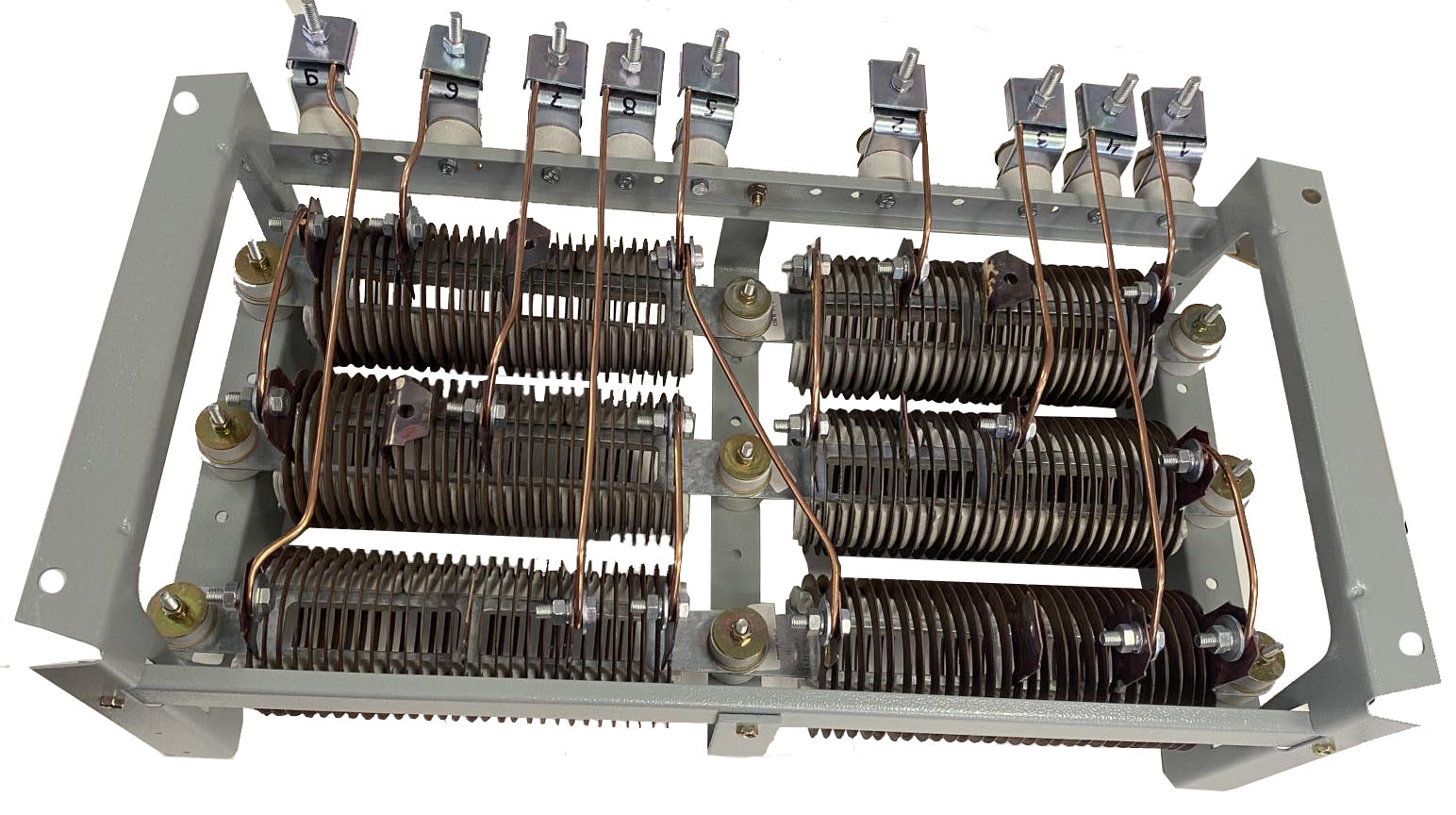

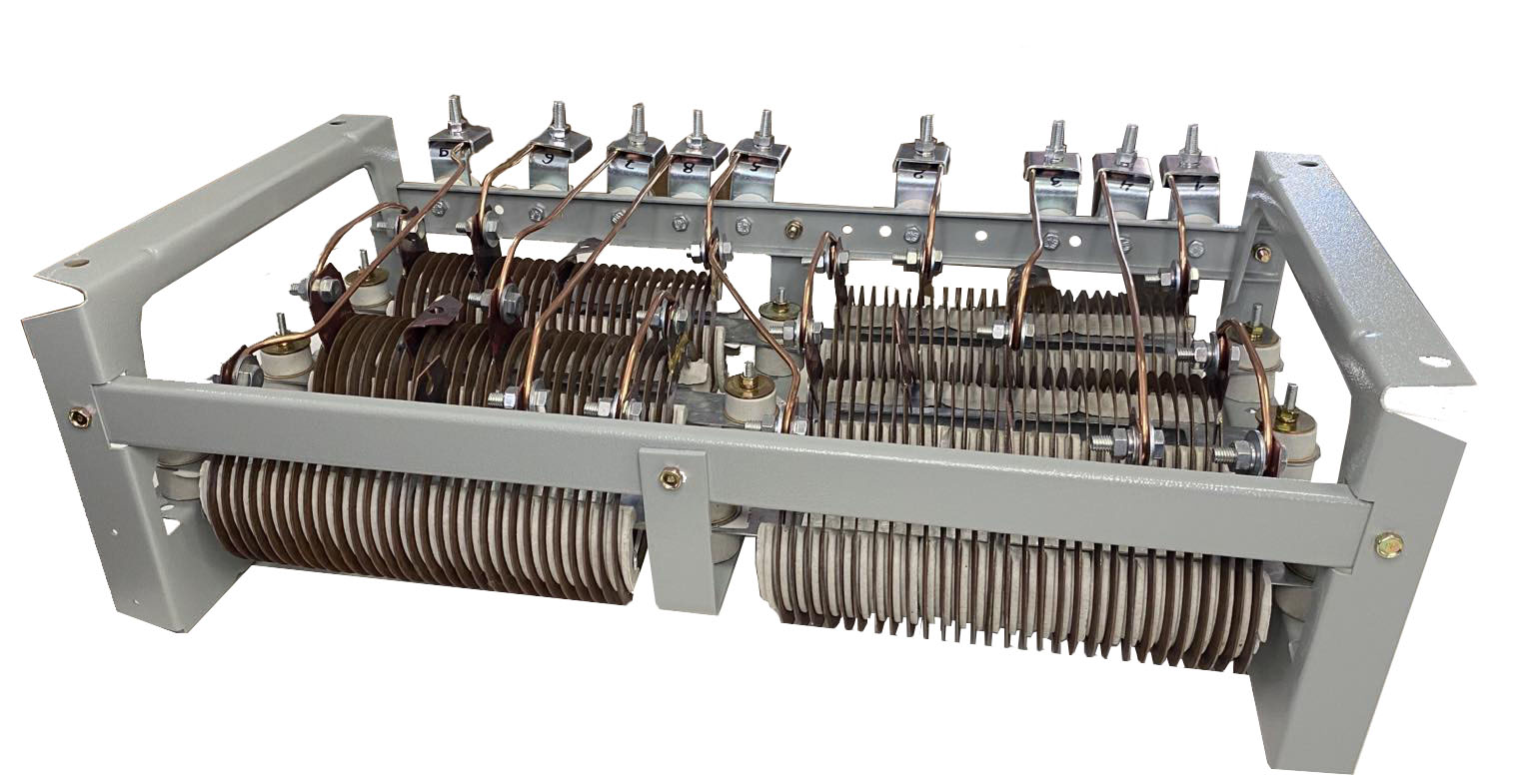

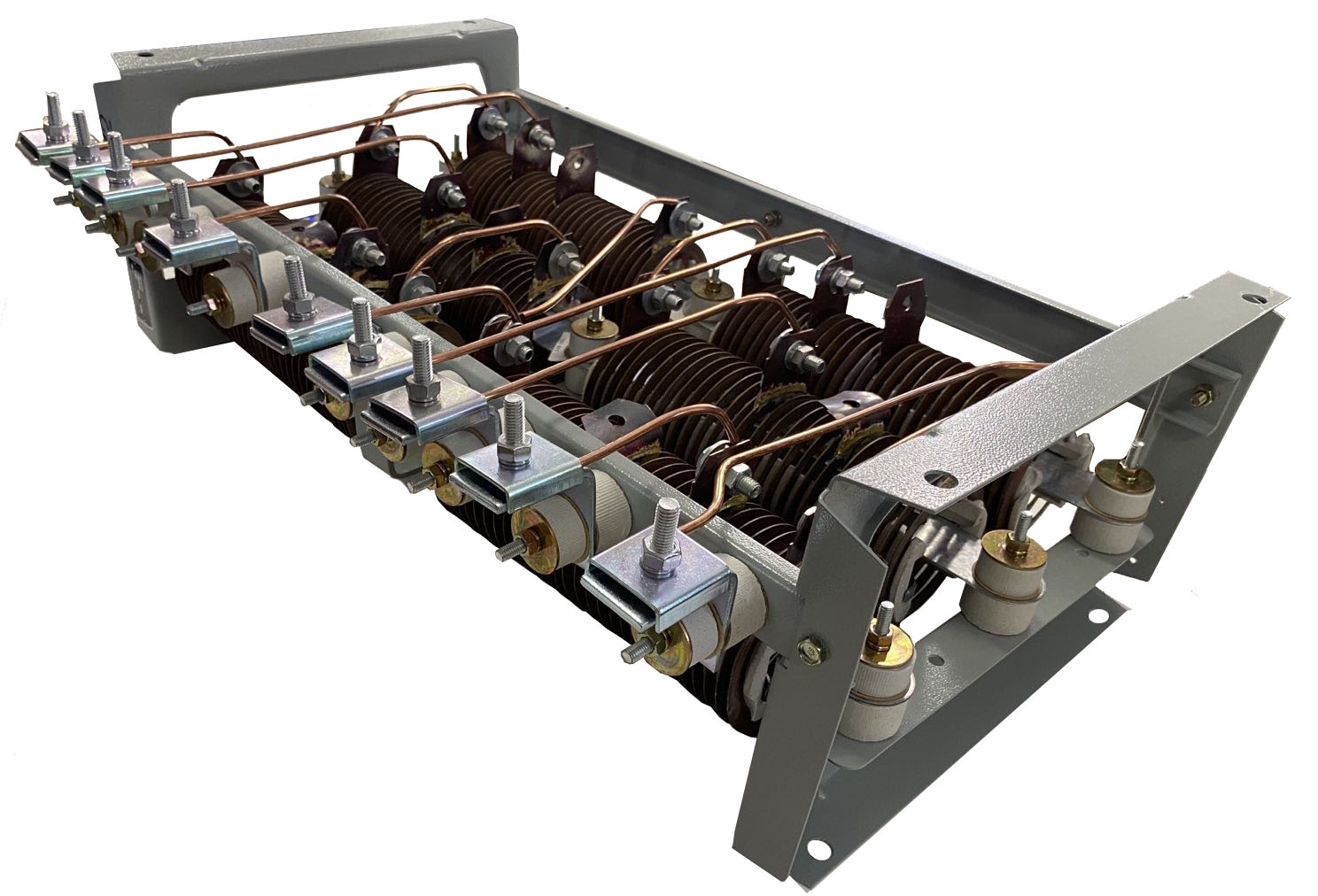

Блок резисторов Б6 У2 ИРАК/434.332.004-26

     Артикул :  00000002493

Блок резисторов Б6 У2 ИРАК/434.332.004-26

      Товар в наличии

Цена: 10 730 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты



Блок резисторов серии Б6 У2 предназначен для пуска, регулирования скорости и торможения электродвигателей постоянного и переменного тока, работающих в электроприводах механизмов грузоподъемных машин.




 Вид климатического исполнения У2 по ГОСТ 15150-69.

- Окружающая среда- невзрывоопасная, не содержащая газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью (например, угольной) или водяным паром.

-Исполнение по степени защиты-IP00.

-Режим работы - продолжительный.

-Длительная рассеиваемая мощность блоков при допустимом перегреве резистивного материала в 3500 С - 6,2 кВт.

ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
1. Транспортирование блоков допускается любым видом крытого транспорта, обеспечивающим предохранение упакованных блоков от механических повреждений, загрязнений и попадания влаги.
2. Хранение блоков следует осуществлять в упаковке предприятия-изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от -45 до +500С и относительной влажности воздуха до 98% при 250С. Атмосфера склада не должна содержать агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.



                   Таблица взаимозаменяемости блоков резисторов

Б6 У2
БР6Ф У2
БРФ У2
ИРАК 434.332.004-01
33120036.001-01
ЕЮИВ 434.356.001-04
ИРАК 434.332.004-02
33120036.001-02
ЕЮИВ 434.356.001-03
ИРАК 434.332.004-03
33120036.001-03
ЕЮИВ 434.356.001-02
ИРАК 434.332.004-04
33120036.001-04
ЕЮИВ 434.356.001-01
ИРАК 434.332.004-05
33120036.001-05
ЕЮИВ 434.352.001-03
ИРАК 434.332.004-06
33120036.001-06
ЕЮИВ 434.352.001-02
ИРАК 434.332.004-07
33120036.001-07
ЕЮИВ 434.352.001-01
ИРАК 434.332.004-08
33120036.001-08
ЕЮИВ 434.346.004-07
ИРАК 434.332.004-09
33120036.001-09
ЕЮИВ 434.346.004-06
ИРАК 434.332.004-10
33120036.001-10
ЕЮИВ 434.346.004-05
ИРАК 434.332.004-11
33120036.001-11
ЕЮИВ 434.346.004-04
ИРАК 434.332.004-12
33120036.001-12
ЕЮИВ 434.346.004-03
ИРАК 434.332.004-19
33120036.001-19
ЕЮИВ 434.346.004-08
ИРАК 434.332.004-20
33120036.001-20

ИРАК 434.332.004-21
33120036.001-21
ЕЮИВ 434.346.004-21
ИРАК 434.332.004-22
33120036.001-22
ЕЮИВ 434.346.004-11
ИРАК 434.332.004-23
33120036.001-23
ЕЮИВ 434.346.004-12
ИРАК 434.332.004-24
33120036.001-24
ЕЮИВ 434.346.004-38
ИРАК 434.332.004-25
33120036.001-25

ИРАК 434.332.004-26
33120036.001-26
ЕЮИВ 434.346.004-14
ИРАК 434.332.004-27
33120036.001-27
ЕЮИВ 434.346.004-15
ИРАК 434.332.004-29
33120036.001-29
ЕЮИВ 434.346.004-25
ИРАК 434.332.004-36
33120036.001-36

ИРАК 434.332.004-89
33120036.001-89

ИРАК 434.332.004-90
33120036.001-90







Основные характеристики блоков резисторов ИРАК 434332.004

Наименование блока
Длит. ток, А
Общее сопротивление, Ом
Сопротивление по ступеням, Ом
Кол-во выводов
1-2
2-3
3-4
4-5
5-6
6-7
ИРАК 434332.004-01
228
0,115
0,0204-0,0225
0,0162-0,0178
0,0162-0,0178
0,0204-0,0225
0,018-0,020
0,018-0,020
7
ИРАК 434332.004-02
204
0,142
0,0248-0,0225
0,0204-0,0225
0,0204-0,0225
0,0248-0,225
0,0204-0,0246
0,0204-0,0246
7
ИРАК 434332.004-03
160
0,216
0,0342-0,0378
0,342-0,0348
0,342-0,0348
0,0342-0,0348
0,0342-0,0348
0,0342-0,0348
7
ИРАК 434332.004-04
128
0,37
0,0585-0,0645
0,0585-0,0645
0,0585-0,0645
0,0585-0,0645
0,0585-0,0645
0,0585-0,0645
7
ИРАК 434332.004-05
114
0,474
0,075-0,083
0,075-0,083
0,075-0,083
0,075-0,083
0,075-0,083
0,075-0,083
7
ИРАК 434332.004-06
102
0,53
0,091-0,101
0,091-0,101
0,091-0,101
0,091-0,101
0,091-0,101
0,091-0,101
7
ИРАК 434332.004-07
80
0,88
0,139-0,153
0,139-0,153
0,139-0,153
0,139-0,153
0,139-0,153
0,139-0,153
7
ИРАК 434332.004-08
64
1,50
0,238-0,260
0,238-0,260
0,238-0,260
0,238-0,260
0,238-0,260
0,238-0,260
7
ИРАК 434332.004-09
57
1,92
0,304-0,336
0,304-0,336
0,304-0,336
0,304-0,336
0,304-0,336
0,304-0,336
7
ИРАК 434332.004-10
51
2,4
0,38-0,42
0,38-0,42
0,38-0,42
0,38-0,42
0,38-0,42
0,38-0,42
7

Сопротивление ступеней, Ом




1-2
2-3; 3-4
4-5; 5-6
6-7
7-6
8-9

ИРАК 434332.004-11
40
3,5
0,42-0,46
0,415-0,455
0,42-0,45
0,415-0,455
0,415-0,455
0,42-0,46
9
ИРАК 434332.004-12
36
4,8
0,57-0,63
0,566-0,625
0,57-0,63
0,566-0,625
0,566-0,625
0,57-0,63
9
ИРАК 434332.004-13
51
6,1
Р1-Р5
0,57-0,63
Р5-Р6
5,35-5-59




3
ИРАК 434332.004-14
51
4,25
Р3-Р6
1,28-1,4
Р2-Р4
0,186-0,206
Р4-Р6
2,57-2,83



4
ИРАК 434332.004-15
60
5,8
Р1-Р5
0,547-0,595
Р5-Р6
4,47-4,93




3
ИРАК 434332.004-16
60
4,03
Р2-Р4
0,157-0,173
Р4-Р6
2,4-2,64
Р3-Р6
1,12-1,24



4
ИРАК 434332.004-17
43
6,37
Р1-Р5
0,63-0,69
Р5-Р61
3,82-4,2
Р61-Р6
0,314-0,346
Р3-Р6
1,28-1,4
Р62-Р6
0,314-0,346

4
ИРАК 434332.004-18
43
2,39
Р2-Р4
0,266-0,294
Р4-Р62
2,0-2,2




3
ИРАК 434332.004-19
74,3
4,21
Р1-Р7
0,25
Р7-Р10
0,44
Р10-Р13
0,80
Р13-Р16А
2,42
Р13-Р16
3,18

6
ИРАК 434332.004-20
57,5
6,9
Р1-Р7
0,42-0,46
Р7-Р10
0,57-0,63
Р10-Р13
0,95-1,05
Р13-Р16
2,88-2,918


5
ИРАК 434332.004-21
52,0
4,46
Р1-Р4
0,08-0,09
Р4-Р7
0,22-0,24
Р7-Р10
0,38-0,42
Р10-Р13
0,5-0,54
Р13-Р16
1,77-1,96
Р16-Р19
1,28-1,42
7
ИРАК 434332.004-22
69
3,94
Р2-Р4
0,157-0,173
Р4-Р6
2,3-2,5
Р3-Р6
1,14-1,26



4
ИРАК 434332.004-23
69
4,88
Р1-Р5
0,475-0,52
Р5-Р6
4,17-4,6




3
ИРАК 434332.004-24

6,19
Р1-Р5
0,57-0,63
Р5-А
5,32-5,86




3
ИРАК 434332.004-26
49
6,2
Р1-Р5
0,57-0,63
Р5-Р61
3,06-3,38
Р61-Р6
1,58-1,74
Р6-Р62
0,627-0,69


5
ИРАК 434332.004-27
49

Р3-Р6
1,28-1,42
Р2-Р4
0,157-0,173
Р4-Р62
1,9-2,1



5
ИРАК 434332.004-29
73,4
4,02
Р1-Р4
0,117-0,129
Р4-Р7
0,117-0,129
Р7-Р10
0,38-0,42
Р10-Р13
0,38-0,42
Р13-Р16
1,52-1,68
Р16-Р19
1,28-1,42

ИРАК 434332.004-30
73
4,15
Р1-Р11
Р2-Р21
0,082-0,09
Р11-Р12
Р21-Р22
0,22-0,24
Р12-Р13
Р22-Р23
0,43-0,477
Р13-Р24
Р23-Р24
1,44-1,59


9
ИРАК 434332.004-32
40

СС1-СС4
0,238-0,262
СС2-СС3
0,238-0,262
СС3-СС6
0,238-0,262



6
ИРАК 434332.004-36
48,8

Р1-Р11
Р2-Р21
0,1-0,11
Р11-Р12
Р21-Р22
0,272-0,3
Р12-Р13
Р22-Р23
0,495-0,545
Р13-Р24
Р23-Р24
1,78-1,96


9
ИРАК 434332.004-40
30

1Р1-2Р1
1,01-1,11
1Р2-2Р2
1,01-1,11
1Р3-2Р3
1,01-1,11
3Р1-2Р1
0,49-0,55
3Р3-2Р2
0,49-0,55
3Р3-2Р3
0,49-0,55
9
ИРАК 434332.004-43
60

Р1-Р4
0,185-0,205
Р4-Р7
0,56-0,62
Р7-Р10
1,28-1,42
Р8-Р10
1,28-1,42
Р9-Р10
1,28-1,42

5
ИРАК 434332.004-44
46

Р1-Р4
0,266-0,294
Р2-Р5
0,266-0,294
Р4-Р7
0,72-0,8
Р5-Р8
0,72-0,8
Р7-Р10
1,28-1,42
Р8-Р10
1,28-1,42
7
ИРАК 434332.004-63
117

Р35-Р14
0,56-0,62
Р14-Р11
0,745-0,323
Р11-Р1
0,058-0,064
Р11-Р12
0,266-0,294
Р11-Р13
0,722-0,798

6





Наименование параметра
Значение параметра
Частота, Гц
50-60
Напряжение переменного тока, В
до 660
Напряжение постоянного тока, В
до 440
Климатические исполнение
У2
Степень защиты
IРOO
Габаритные размеры, мм
620 х (326+64*) х 200
Масса, кг
22

Габаритные размеры
