Выключатель ВУ-250

     Артикул :  УТ000000083

Выключатель ВУ-250

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

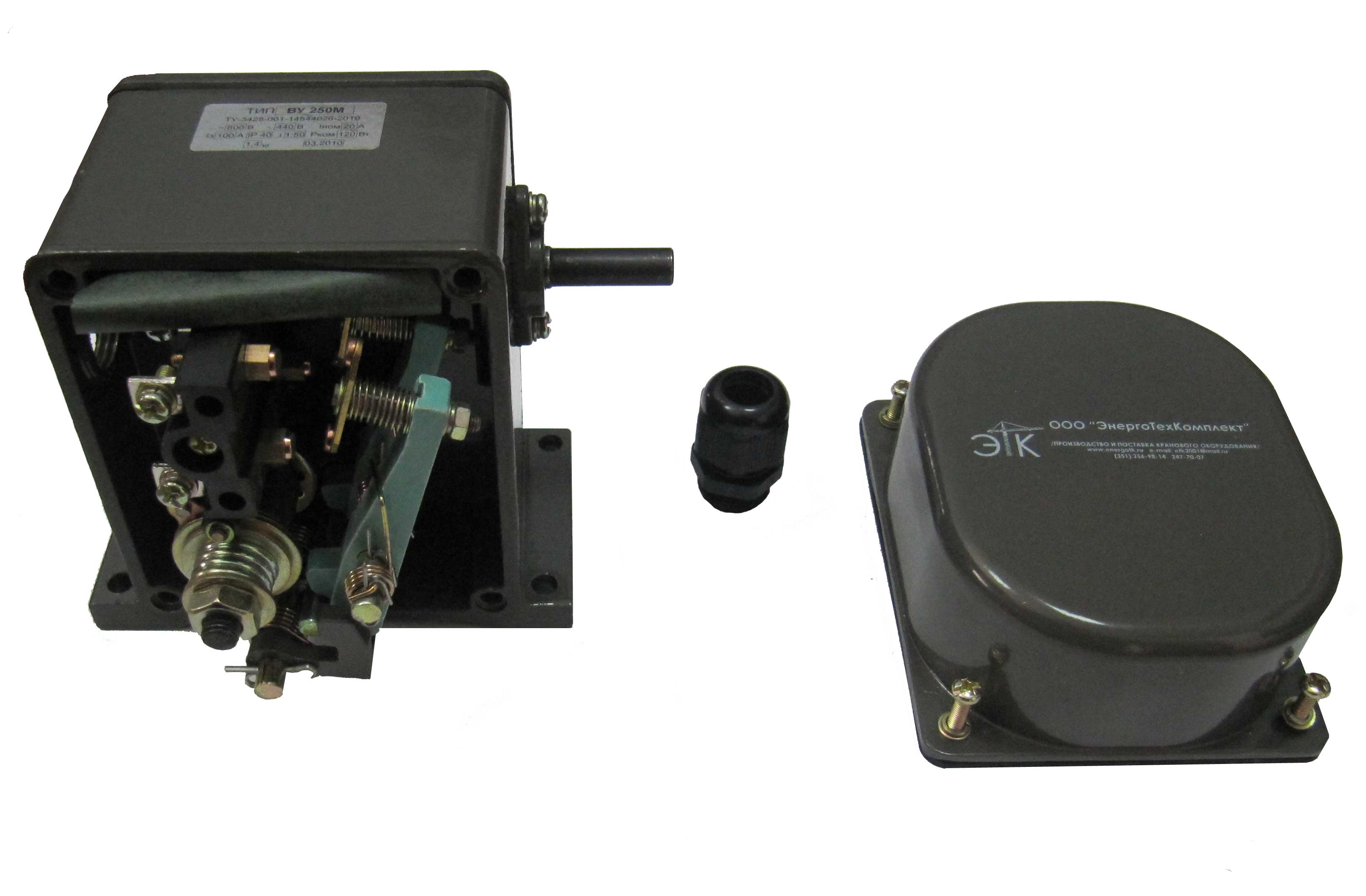

Предназначены для ограничения хода подъемных механизмов в автоматических системах кранов. В корпусе выключателя ВУ 250 расположены с одной стороны контактная часть, с другой — редуктор.

Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом. Ролик размыкающей шайбы ВУ 250 расположен в плоскости выступа собачки, ролик замыкающей — в плоскости рычага.

Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части.

Структура условного обозначения





Основные технические параметры
Наименование параметра
Значение параметра
   Напряжение переменного тока частотой 50 (60)Гц
до 500В
   Напряжение постоянного тока
до 440В
   Номинальный тепловой ток
20А
   Коммутируемая мощность
~1500ВА =120Вт
   Ток замыкания
100А
   Отключаемый ток при индуктивной нагрузке
           - при постоянном напряжении
           - 110 В 2,5
           - 220 В 1,6
           - 440 В 0,6
           - при переменном напряжении - 500 В 20
   Передаточное число
1:50
   Климатическое исполнение
УХЛ
   Степень защиты
IP40
   Количество коммутируемых цепей
2
   Масса, кг
2 кг


Габаритные размеры ВУ 250 представлены на рисунке
