Выключатель ВП16РЕ23Б-231-55У2.3

     Артикул :  УТ000002009

Выключатель ВП16РЕ23Б-231-55У2.3

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Выключатели путевые ВП16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Применяют для коммутации электрических цепей управления под воздействием управляющих упоров в определённых точках пути контролируемого объекта. Путевые выключатели устанавливаются в местах, где движение механизма или его подвижной части должно быть изменено, либо возникает необходимость сообщения оператору механизма о достижении им заданного положения.
Устанавливаются путевые выключатели в крановых электроприводах, электроприводах различных лебёдок и других подъёмно-транспортных механизмов.

Выключатели ВП-16 имеют механизм быстрого замыкания, т.е. быстрое и полное замыкание контактов выключателя, происходит вне зависимости от скорости.

Выключатели путевые ВП-16 имеют один сальниковый ввод.

Для зарегестрированных пользователей доступна так же техническая характеристика, принципиальная электрическая схема, стуктура условного обозначения и габаритные размеры выключателя ВП-16.



Технические характеристики выключателей путевых ВП-16

Наименование параметра
Значение параметра
  Номинальный рабочий ток
16 А
  Максимальное рабочее напряжение на  переменном токе частотой
50Гц - 660В
  Максимальное рабочее напряжение на постоянном токе
440В
  Допустимая частота включений
600 циклов в час
  Максимальная линейная скорость поворота рычага
100 м/с
  Материал корпуса
силумин
  Температура окружающей среды
от - 40 до +40°С
  Относительная влажность воздуха
65 %
  Высота над уровнем моря
до 4300 м


Дополнительная техническая информация

Наименование параметра
ВП-16X23
131
231
241
251
Число полюсов
1
2
1
2
Рабочий ход
не более 2,6 мм
Конструктивное исполнение
Рычаг с роликом
Селективный
V – образный рычаг с роликом на каждом плече
Габаритные размеры, мм
133х52х79
Масса, кг
0,95



Принципиальная электрическая схема

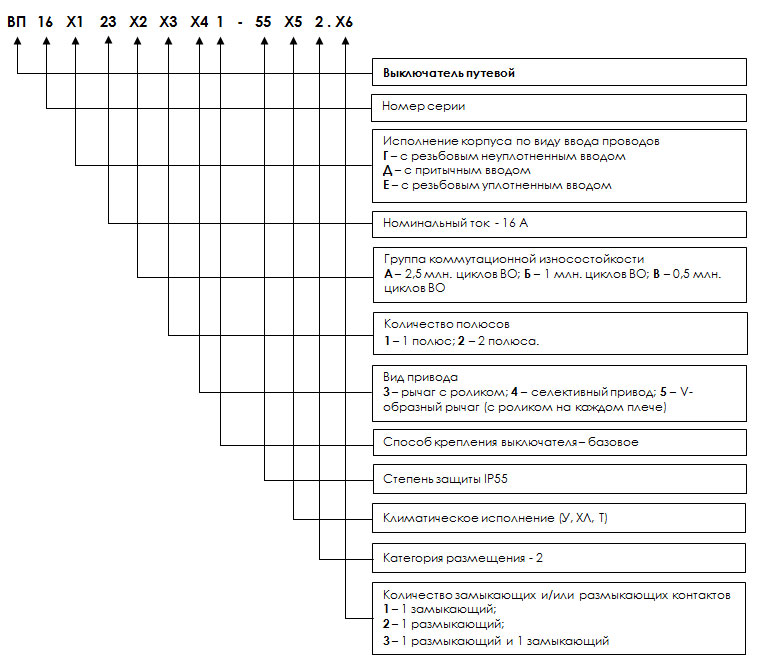

Структура условного обозначения

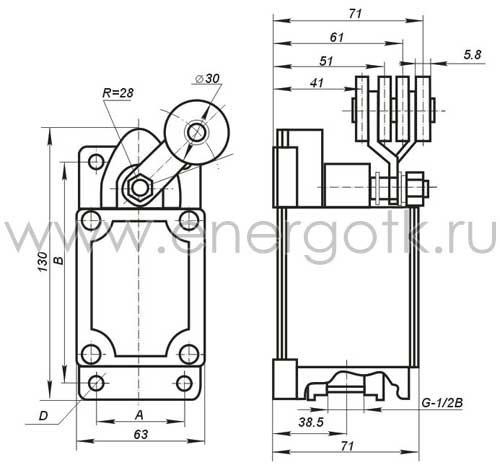

Габаритные размеры выключателя ВП-16

Наименование
Вид привода
Исполнение по типу срабатывания, схема
Тип контактов
Степень защиты
ВП 15К-21А-211-54 У2.3
толкатель
полумгновенный

1з+1р
IP54
ВП 15К-21А-221-54 У2.3
толкатель с роликом
ВП 15К-21А-231-54 У2.3
рычаг с роликом
ВП 15К-21А-291-54 У2.3
рычаг с роликом, рег. по длине
ВП 15К-21Б-211-54 У2.3
толкатель
ВП 15К-21Б-221-54 У2.3
толкатель с роликом
ВП 15К-21Б-231-54 У2.3
рычаг с роликом
ВП 15К-21Б-261-54 У2.3
рычаг с регулировкой по длине
ВП 15К-21Б-291-54 У2.3
рычаг с роликом, рег. по длине
ВП 15К-21А-211-54 У2.8
толкатель
прямой

ВП 15К-21А-221-54 У2.8
толкатель с роликом
ВП 15К-21А-231-54 У2.8
рычаг с роликом
ВП 15К-21А-291-54 У2.8
рычаг с роликом, рег. по длине
ВП 15К-21Б-211-54 У2.8
толкатель
ВП 15К-21Б-221-54 У2.8
толкатель с роликом
ВП 15К-21Б-231-54 У2.8
рычаг с роликом
ВП 15К-21Б-261-54 У2.8
рычаг с регулировкой по длине
ВП 15К-21Б-291-54 У2.8
рычаг с роликом, рег. по длине
