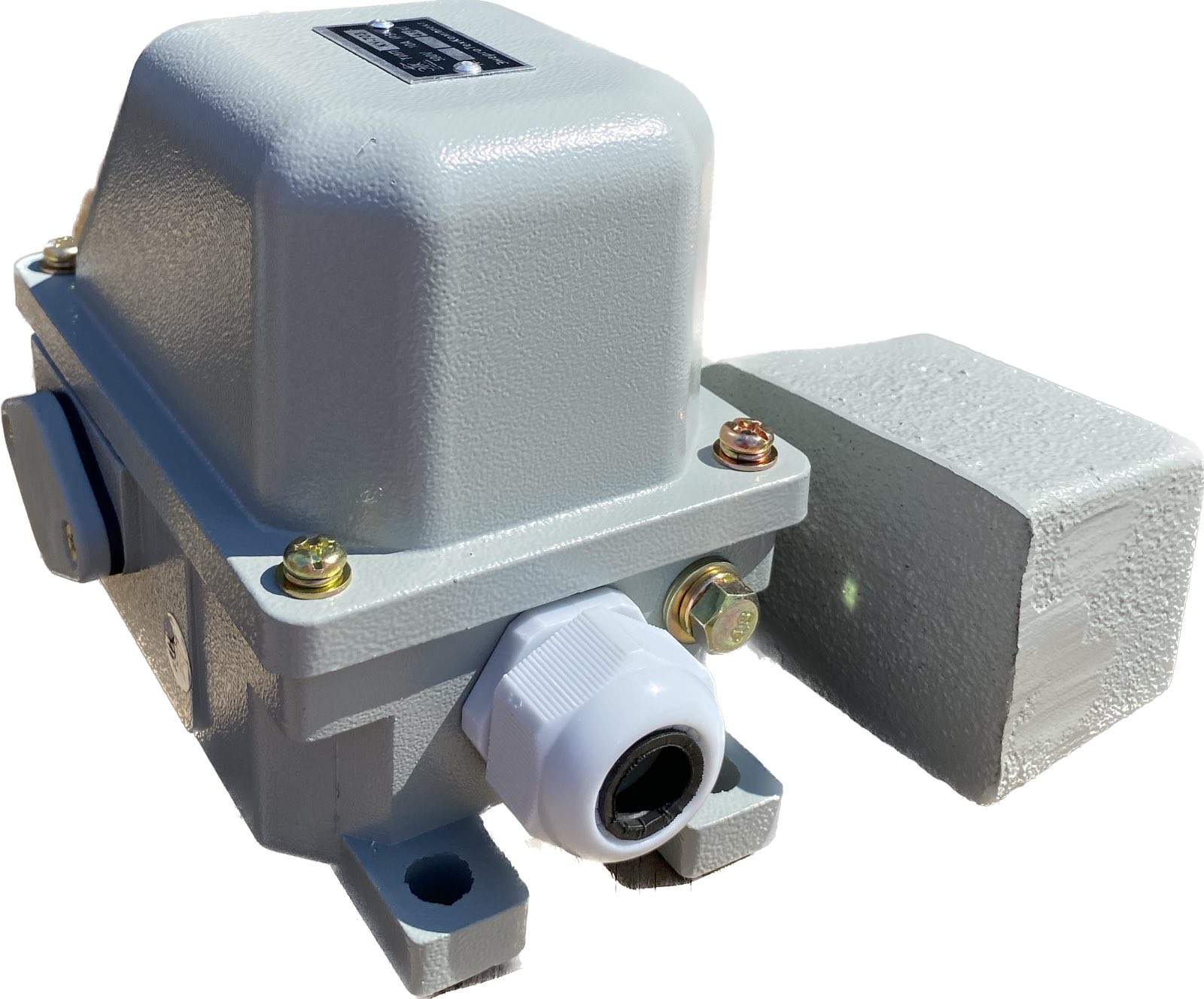

Выключатель ПП-743

     Артикул :

Выключатель ПП-743

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Концевые выключатели типа КУ 703 используются с целью коммутации цепи управления электроприводах, механизмах, различном крановом оборудовании. Выключатель КУ 703 в других источниках также обозначается конечным, путевым и/или рычажным, но принцип их действия, несмотря на это, не изменяется.

В крановом электроприводе конечные выключатели имеют две основные конструкции: рычажные с приводом от рычага и шпиндельные с приводом от вала. Контакты конечных выключателей включаются в цепи катушек линейных контакторов защитной панели крана, и/или в цепи нулевой защиты всевозможных магнитных контроллеров, а так же соответствующих механизмов.

Выключатели КУ 703 имеют на кулачковом валу двуплечий рычаг. На одном плече постоянно навешен груз, достаточный для поворота барабана в сторону размыкания контактов. Ко второму плечу рычага на тросике прикреплен груз с массой, заведомо большей, чем масса груза на рычаге. Грузовой трос механизма подъема пропускается сквозь скобу на подвижном грузе, и при подтягивании подвески крюка к опасной зоне крана подвеска поднимает подвижный груз, рычаг кулачкового вала контроллера поворачивается под действием своего груза и выключатель срабатывает на ограничение подъема.

Основными конкурентными качествами конечных выключателей КУ-703 являются: 1) Корпус и крышка выключателя, изготовленные из сплава силумина;  2) Латунные сальники.

Выключатели КУ 703 производства «ЭТК» обеспечивают полное совпадение габаритных и присоединительных размеров концевым выключателям типа КУ-703, произведенных в Узбекистане, Мархаматским Электротехническим Заводом.

Марка
Аналог
Тип привода
Фиксация
КУ-703
ПП-743
Груз без противовеса
Фиксация в крайних положениях


Рычаг выключателя КУ 703 устанавливается только в одном рабочем положении. После срабатывания выключателя у него имеется ход 30-40 мм для пропуска линейки во время выбега механизма. Выключатель КУ 703 может ограничить только движение крюка вверх.

Ранее, конструктором и разработчиком конечных выключателей КУ 703 являлся Московский Электромеханический Завод «Динамо», который в настоящее время прекратил свою деятельность, а значит, и выпуск выключателей.

Компания «ЭнергоТехКомплект» гарантирует не только высокое качество всех выпускаемых выключателей КУ 703, но и гибкие конкурентоспособные цены на них. Специалисты компании проводят постоянный мониторинг различных ценовых предложений на рынке электрооборудования РФ и прикладывают все усилия для установки наиболее выгодной цены изделий.

Структура условного обозначения






Основные технические параметры

Наименование параметра
Значение параметра
   Напряжение переменного тока
220, 380В
   Напряжение постоянного тока
110, 220, 440В
   Ток продолжительного режима
10А
   Эксплуатационная частота включений
до 600 в час
   Механическая износостойкость, циклов ВО
1 000 000
   Температура окружающей среды
от -40° до + 40° С
   Климатическое исполнение
У1
   Степень защиты
IP44
Ввод внешних проводов через гермоввод
Выключатели имеют 2 электрические цепи

Гарантийный срок 1,5 года
