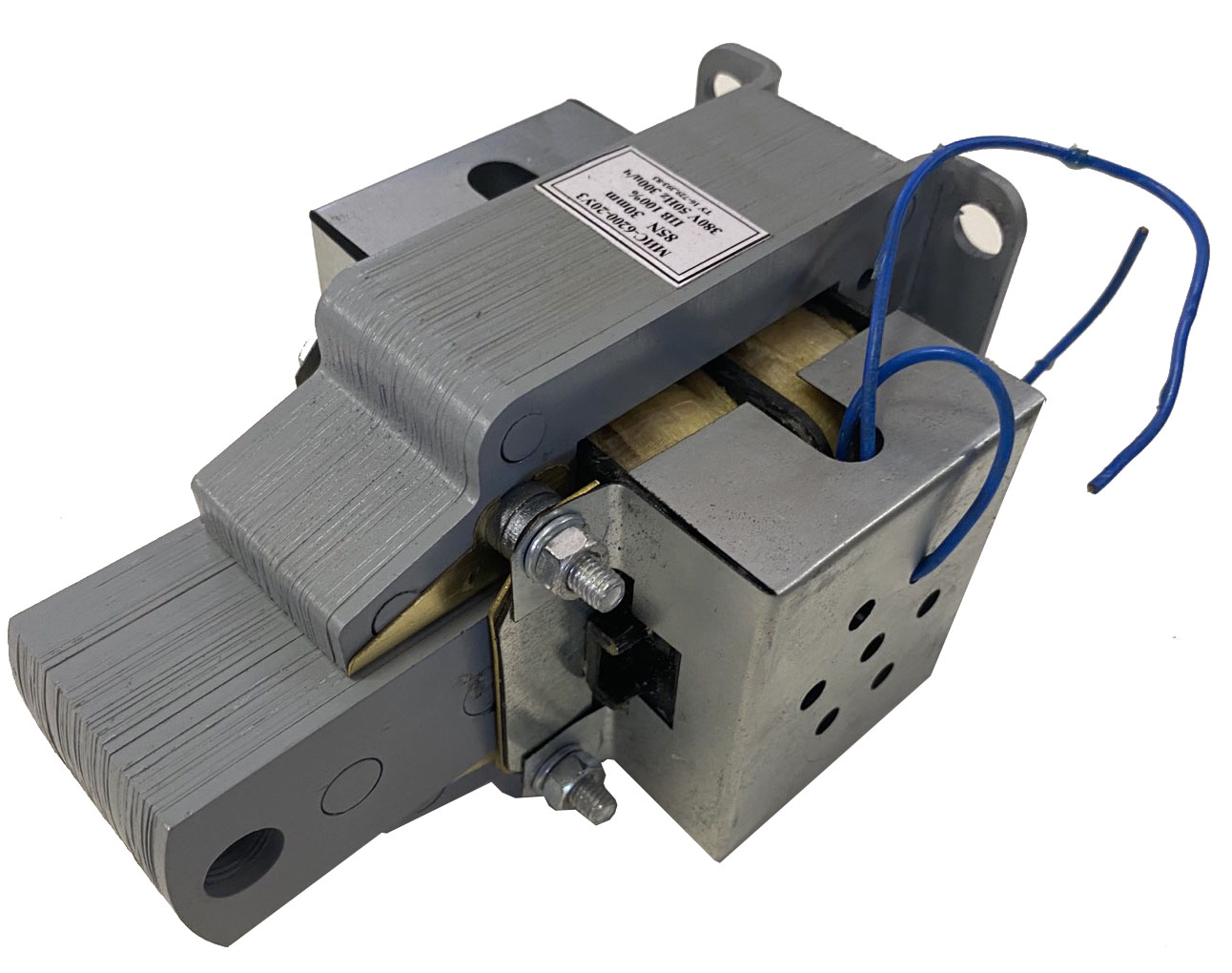

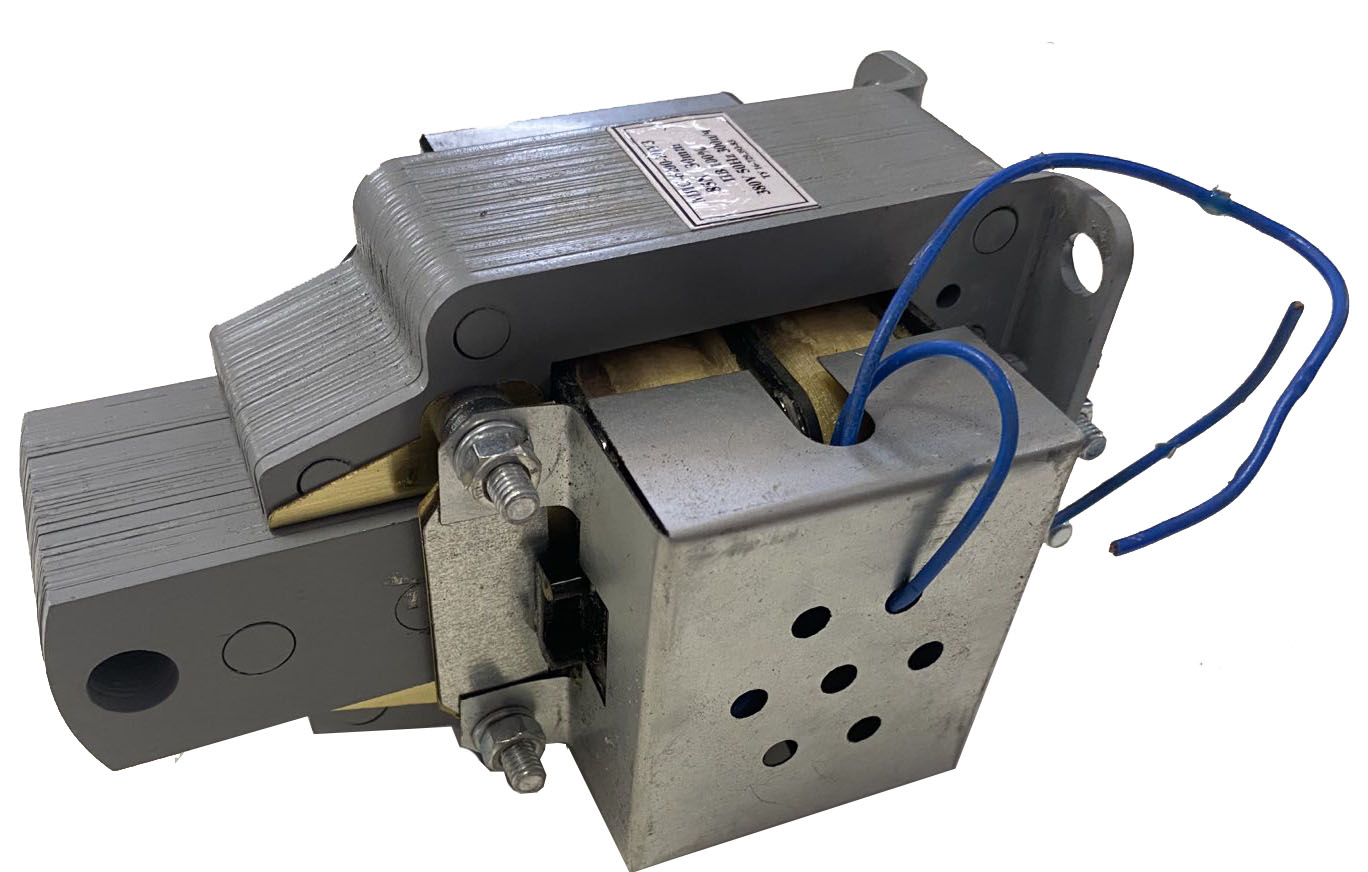

Электромагнит серии МИС-6200 380В

Артикул : УТ000003156

Электромагнит серии МИС-6200 380В

Товар в наличии

Цена: 0 руб.

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов.

Структура условного обозначения электромагнита МИС-Х1Х2Х3Х4:

МИС – серия электромагнита;
Х1 – габарит, размер магнитопровода (1,2,3,4,5,6);
Х2 – исполнение по способу воздействия на исполнительный механизм (где "1" – тянущее, "2" – толкающее);
Х3 – режим работы, относительная продолжительность включения (0 – ПВ40%);
Х4 – исполнение по степени защиты (0 – IP20).
МИС – это электрические магниты с широким спектром применения. В качестве сферы употребления магнитов МИС можно назвать строительство, конвейеры, металлорежущие и деревообрабатывающие станки, кузнечное дело и легкая промышленность. По сути, электромагниты МИС применяются везде, где есть автоматизация производственного процесса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря до 2000м. Диапазон рабочих температурот-40 до +40°С.Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.Рабочее положение в пространстве вертикальное

Охлаждение естественное.

Гарантийный срок электромагнитов - 1 год со дня ввода в эксплуатацию

ТЕХНИЧЕСКИЕ ДАННЫЕ

Электромагниты соответствуют требованиям ГОСТ 19264-82

Тип электромагнита	Режим работы, ПВ%	Номинальное тяговое усилие, Н	Допустимое число циклов в час	Ход якоря, мм	Исполнение
Тип электромагнита	Режим работы, ПВ%	Номинальное тяговое усилие, Н	Допустимое число циклов в час	Ход якоря, мм	По ограничению хода якоря, мм	По степени защиты
МИС1100Е	100, 40	15	2400	15	-	IP40
МИС1110Е	10	21	600		-
МИС1200Е	100, 40	15	2400		10.5
МИС1210Е	10	21	600		10.5
МИС2100Е	100, 40	21	1200	20	-
МИС2110Е	10	30	600		-
МИС2200Е	100, 40	21	1200		5, 10, 15
МИС2210Е	10	30	600		5, 10, 15
МИС3110Е	100, 40	30	1200		-
МИС3100Е	10	42	600		-
МИС3200Е	100, 40	30	1200		5, 10, 15
МИС3210Е	10	42	600		5, 10, 15
МИС4100Е	100, 40	42	1200	25	-	IP20
МИС4110Е	10	60	600		-
МИС4200Е	100, 40	42	1200		5, 10, 15
МИС4210Е	10	60	600		5, 10, 15
МИС5100Е, МИС5100М	100, 40	60	1200		-
МИС5110Е, МИС5110М	10	85	600		-
МИС5200Е, МИС5200М	100, 40	60	1200		5, 10, 15
МИС5210Е, МИС5210М	10	85	600		5, 10, 15
МИС6100Е	100, 40	85	300	30	-	IP20
МИС6110Е	10	120				IP20
МИС6101Е	100, 40	85				IP00
МИС6111Е	10	120				IP00
МИС6200Е	100, 40	85			5, 10, 15, 20, 25	IP20
МИС6210Е	10	120				IP20
МИС6201Е	100, 40	85				IP00
МИС6211Е	10	120				IP00

Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.85 до 1.05 номинального.

Допускается работа электромагнитов, предназначенных для продолжительного режима (ПВ=100%) в повторно-кратковременном режиме (ПВ=40%). Максимальная продолжительность цикла при работе в повторно-кратковременном режиме - 10 мин.

Тяговые усилия электромагнитов для режима работы с относительной продолжительностью включения ПВ=100 и 40% в зависимости от величины хода якоря при напряжении, равном 0.85 от номинального, в нагретом до установившейся температуры состоянии при верхнем значении температуры окружающей среды не менее указанных ниже.

Габарит электромагнита	Тяговое усилие, Н, при ходе якоря, мм
Габарит электромагнита	30	25	20	15	10	5	1
1	-	-	-	15,0	18,0	25,0	36,0
2	-	-	21,0	22,0	26,0	35,0	51,0
3	-	-	30,0	33,5	39,5	49,0	70,5
4	-	42,0	42,5	43,0	46,0	54,0	125,0
5	-	60,0	62,0	66,0	68,0	93,0	129,0
6	85,0	96,5	99,0	103,0	107,0	147,0	198,0

Механическая износостойкость электромагнитов вертикальной установки с противодействующими усилиями при номинальном ходе якоря не менее 3 млн. циклов для МИС1100, МИС1200, МИС2100, МИС2200, МИС3100, МИС3200, МИС4100, МИС4200; 1.0 млн. циклов для МИС5100М, МИС5200М, МИС6100, МИС6200; 1.6 млн. циклов для МИС5100Е, МИС5200Е.

Габарит электромагнита	Номинальное усилие, Н	Ход якоря, мм	Противодействующее усилие, Н
Габарит электромагнита	Номинальное усилие, Н	Ход якоря, мм	начальное	конечное
1	15,0	15	7	35
2	21,0	20	10	40
3	30,0	20	15	59
4	42,0	25	25	60
5	60,0	25	40	80
6	85,0	30	60	125

Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии

Габарит электромагнита	Режим работы (ПВ), %	Напряжение, В	Ток, А		Мощность, Вт
			пусковой	рабочий	пусковая	рабочая
1	100, 40	110	1,6	0,25	260,0	12,0
		127
		220
		380
	10	110	-	-	-	-
		127
		220
		380
2	100, 40	110	-	-	500	14
		127	5,2	0,35
		220	2,9	0,25
		380	1,8	0,05
	10	110	-	-	770	26
		127	8,2	1,1
		220	5,2	0,6
		380	2,9	0,35
3	100, 40	110	-	-	720	25
		127	7,6	0,65
		220	4,6	0,37
		380	2,5	0,3
3	10	110	-	-	870	36
		127	9.6	1.0
		220	4.6	0.38
		380	3.0	0.3
4	100, 40	110	-	-	680	30
		127	13.0	1.1
		220	7.5	0.6
		380	4.0	0.4
	10	110	-	-	900	65
		127	17.0	1.5
		220	8.6	0.7
		380	5.2	0.4
5	100, 40	110	-	-	850	60
		127	16.6	1.4
		220	10.0	1.0
		380	6.0	0.6
	10	110	-	-	1200	10
		127	21.0	2.0
		220	13.0	1.0
		380	7.9	0.7
6	100, 40	110	-	-	1500	45
		127	27	1.2
		220	15	0.7
		380	8.5	0.4
	10	110	-	-	-	-
		127
		220
		380
