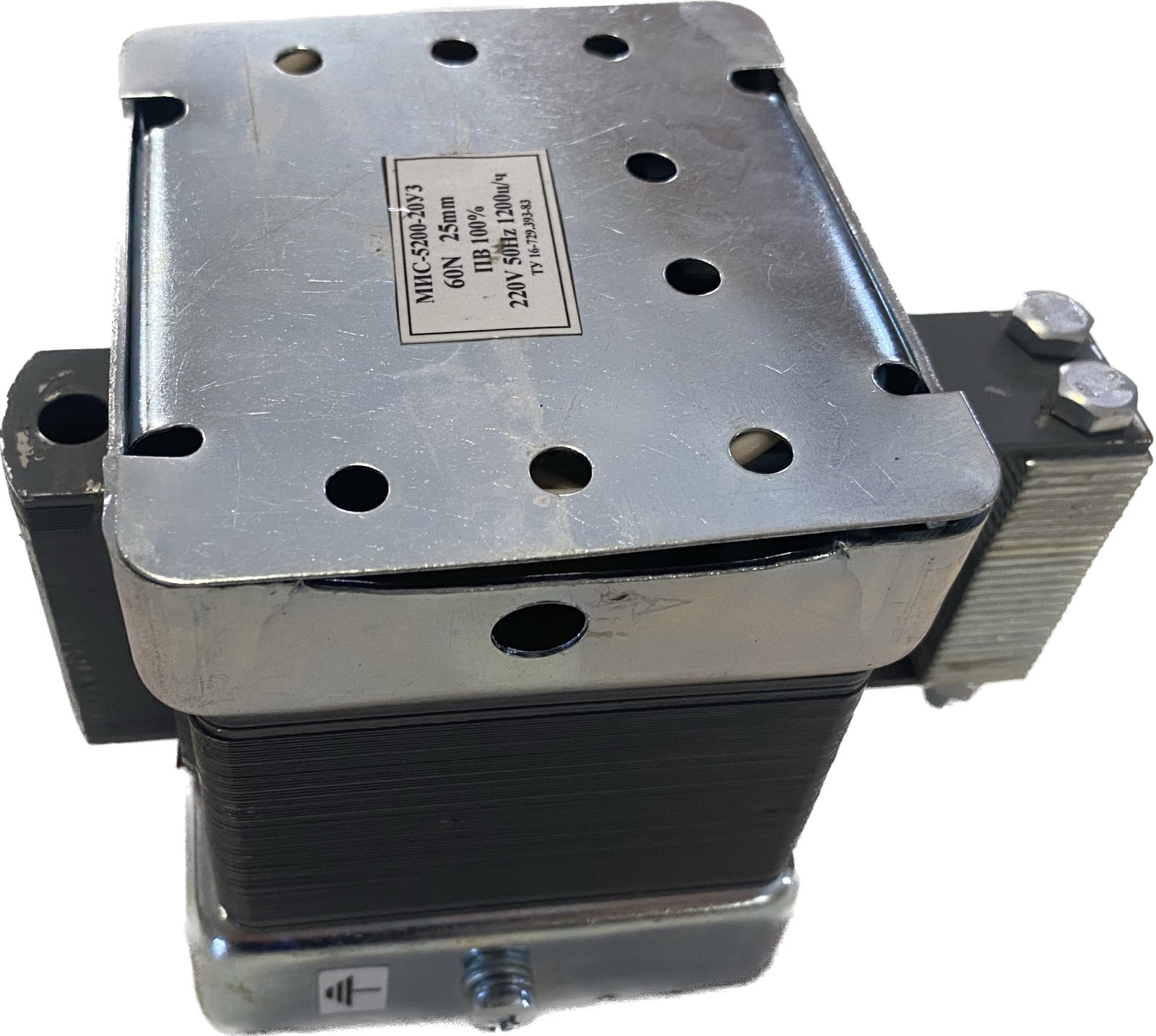

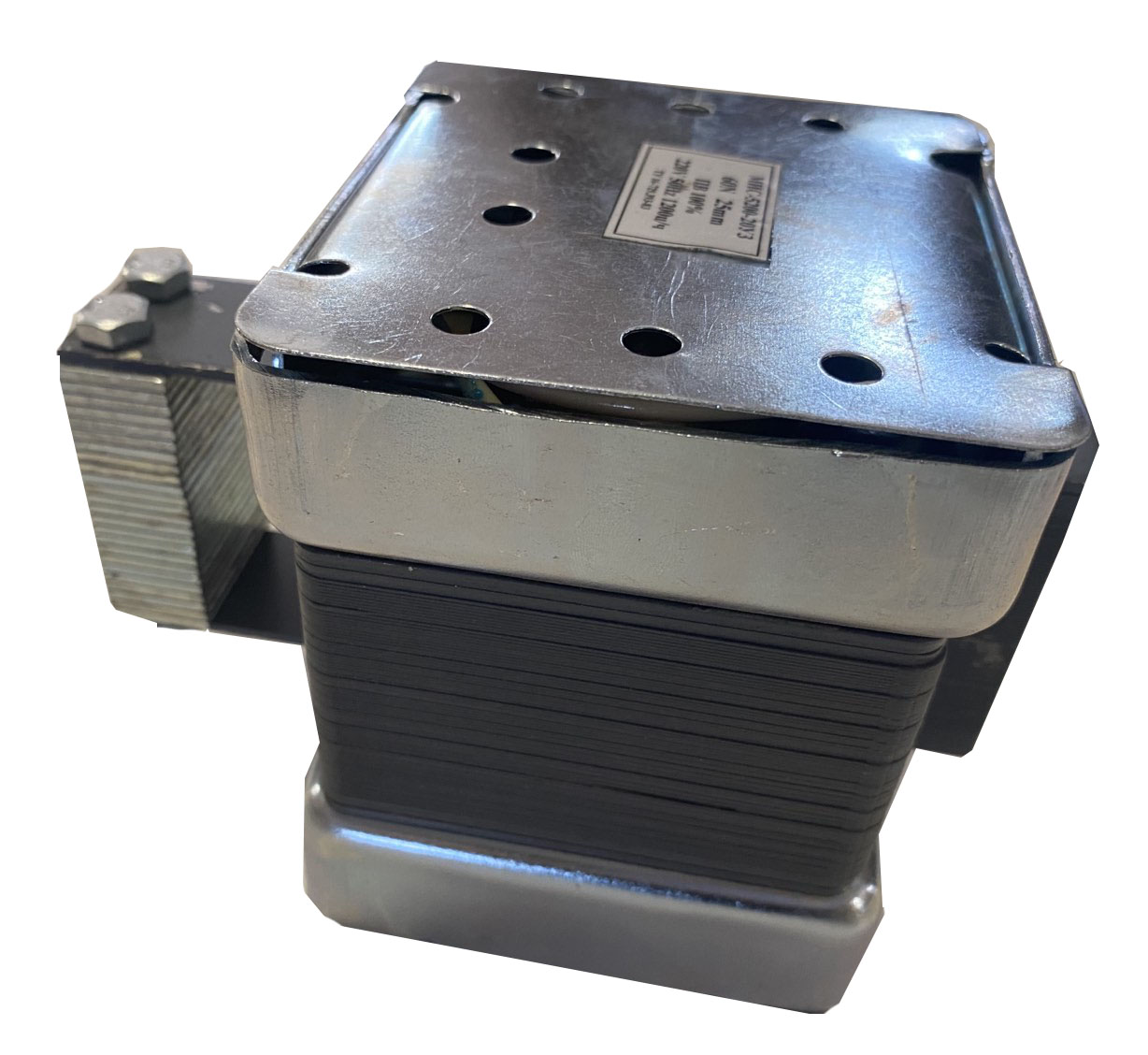

Электромагнит серии МИС-5200 220В

     Артикул :  УТ000003152

Электромагнит серии МИС-5200 220В

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты
  Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов.

Структура условного обозначения электромагнита МИС-Х1Х2Х3Х4:

МИС – серия электромагнита;
Х1 – габарит, размер магнитопровода (1,2,3,4,5,6);
Х2 – исполнение по способу воздействия на исполнительный механизм (где "1" – тянущее, "2" – толкающее);
Х3 – режим работы, относительная продолжительность включения (0 – ПВ40%);
Х4 – исполнение по степени защиты (0 – IP20).
МИС – это электрические магниты с широким спектром применения. В качестве сферы употребления магнитов МИС можно назвать строительство, конвейеры, металлорежущие и деревообрабатывающие станки, кузнечное дело и легкая промышленность. По сути, электромагниты МИС применяются везде, где есть автоматизация производственного процесса.

      УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Диапазон рабочих температурот-40 до +40°С.Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.Рабочее положение в пространстве вертикальное
Охлаждение естественное.
Гарантийный срок электромагнитов - 1 год со дня ввода в эксплуатацию
      ТЕХНИЧЕСКИЕ ДАННЫЕ
Электромагниты соответствуют требованиям ГОСТ 19264-82
Тип электромагнита
Режим работы, ПВ%
Номинальное тяговое усилие, Н
Допустимое число циклов в час
Ход якоря, мм
Исполнение
По ограничению хода якоря, мм
По степени защиты
МИС1100Е
100, 40
15
2400
15
-
IP40
МИС1110Е
10
21
600
МИС1200Е
100, 40
15
2400
10.5
МИС1210Е
10
21
600
МИС2100Е
100, 40
1200
20
-
МИС2110Е
10
30
600
МИС2200Е
100, 40
21
1200
5, 10, 15
МИС2210Е
10
30
600
МИС3110Е
100, 40
1200
-
МИС3100Е
10
42
600
МИС3200Е
100, 40
30
1200
5, 10, 15
МИС3210Е
10
42
600
МИС4100Е
100, 40
1200
25
-
IP20
МИС4110Е
10
60
600
МИС4200Е
100, 40
42
1200
5, 10, 15
МИС4210Е
10
60
600
МИС5100Е, МИС5100М
100, 40
1200
-
МИС5110Е, МИС5110М
10
85
600
МИС5200Е, МИС5200М
100, 40
60
1200
5, 10, 15
МИС5210Е, МИС5210М
10
85
600
МИС6100Е
100, 40
300
30
-
IP20
МИС6110Е
10
120
МИС6101Е
100, 40
85
IP00
МИС6111Е
10
120
МИС6200Е
100, 40
85
5, 10, 15, 20, 25
IP20
МИС6210Е
10
120
МИС6201Е
100, 40
85
IP00
МИС6211Е
10
120
Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.85 до 1.05 номинального.
Допускается работа электромагнитов, предназначенных для продолжительного режима (ПВ=100%) в повторно-кратковременном режиме (ПВ=40%). Максимальная продолжительность цикла при работе в повторно-кратковременном режиме - 10 мин.
Тяговые усилия электромагнитов для режима работы с относительной продолжительностью включения ПВ=100 и 40% в зависимости от величины хода якоря при напряжении, равном 0.85 от номинального, в нагретом до установившейся температуры состоянии при верхнем значении температуры окружающей среды не менее указанных ниже.
Габарит электромагнита
Тяговое усилие, Н, при ходе якоря, мм
30
25
20
15
10
5
1
1
-
-
-
15,0
18,0
25,0
36,0
2
-
-
21,0
22,0
26,0
35,0
51,0
3
-
-
30,0
33,5
39,5
49,0
70,5
4
-
42,0
42,5
43,0
46,0
54,0
125,0
5
-
60,0
62,0
66,0
68,0
93,0
129,0
6
85,0
96,5
99,0
103,0
107,0
147,0
198,0
Механическая износостойкость электромагнитов вертикальной установки с противодействующими усилиями при номинальном ходе якоря не менее 3 млн. циклов для МИС1100, МИС1200, МИС2100, МИС2200, МИС3100, МИС3200, МИС4100, МИС4200; 1.0 млн. циклов для МИС5100М, МИС5200М, МИС6100, МИС6200; 1.6 млн. циклов для МИС5100Е, МИС5200Е.
Габарит электромагнита
Номинальное усилие, Н
Ход якоря, мм
Противодействующее усилие, Н
начальное
конечное
1
15,0
15
7
35
2
21,0
20
10
40
3
30,0
20
15
59
4
42,0
25
25
60
5
60,0
25
40
80
6
85,0
30
60
125
Ориентировочные значения величин мощности и тока при пуске и в рабочем состоянии
Габарит электромагнита
Режим работы (ПВ), %
Напряжение, В
Ток, А
Мощность, Вт
пусковой
рабочий
пусковая
рабочая
1
100, 40
110
1,6
0,25
260,0
12,0
127
220
380
10
110
-
-
-
-
127
220
380
2
100, 40
110
-
-
500
14
127
5,2
0,35
220
2,9
0,25
380
1,8
0,05
10
110
-
-
770
26
127
8,2
1,1
220
5,2
0,6
380
2,9
0,35
3
100, 40
110
-
-
720
25
127
7,6
0,65
220
4,6
0,37
380
2,5
0,3
3
10
110
-
-
870
36
127
9.6
1.0
220
4.6
0.38
380
3.0
0.3
4
100, 40
110
-
-
680
30
127
13.0
1.1
220
7.5
0.6
380
4.0
0.4
10
110
-
-
900
65
127
17.0
1.5
220
8.6
0.7
380
5.2
0.4
5
100, 40
110
-
-
850
60
127
16.6
1.4
220
10.0
1.0
380
6.0
0.6
10
110
-
-
1200
10
127
21.0
2.0
220
13.0
1.0
380
7.9
0.7
6
100, 40
110
-
-
1500
45
127
27
1.2
220
15
0.7
380
8.5
0.4
10
110
-
-
-
-
127
220
380

     Габаритные и присоединительные размеры
Основные узлы конструкции электромагнита: неподвижное ярмо 1, подвижный якорь 3, шихтованные из электротехнической стали, и катушка 2 для возбуждения магнитного потока, под воздействием которого якорь притягивается к ярму.
Тип электромагнита
Ход якоря, мм
Размеры, мм
Масса, кг
A
A1
B
b
b1
b2
b3
d
d1
H
h
h1
h2
L
I
I1
I2
I3
r
МИС1100Е, МИС1110Е
15
46
51
72
63
25
6
-
5.5
4.1
60
5.0
50
1.5
71
61
14
-
-
-
0.72
МИС2100Е
МИС2110Е
20
54
56
82
71
24
10
7.0
7.0
6.1
79
6.0
65
2.0
80
74
20
8
-
3.5
1.2
МИС3100Е, МИС3110Е
61
87
76
29
1.5
МИС4100Е, МИС4110Е
25
70
69
99
87
37
12
9.2
10
9.0
86
101
94
26.5
9
2.63
МИС1200Е, МИС1210Е
15 10 5
46
51
72
16
63
25
-
5.5
4.1
 98      93    88
38 33 28
50
1.5
71
61
14
16
-
0.75
МИС2200Е, МИС2210Е
20 15 10 5
54
56
82
19
71
24
7.0
6.1
127  122 117 112
48 43 38 33
65
2.0
80
74
20
-
3.5
1.25
МИС3200Е, МИС3210Е
20 15 10 5
54
61
87
19
76
29
7.0
127  122 117 112
48 43 38 33
-
8
1.8
МИС4200ЕМИС4210Е
25 2015 10 5
-
-
-
-
-
-
-
-
-
144139134129124
4835302520
-
-
-
-
-
-
-
-
2.83
МИС5200ЕМИС5210ЕМИС5200ММИС5210М
25  2015 105
-
-
-
-
-
-
-
-
-
144139134129124
4835302520
-
-
-
-
-
-
-
-
3.7
МИС6200ЕМИС6210ЕМИС6201ЕМИС6211Е
30  25 20 15 10   5
-
-
144
-
-
-
-
-
-
184179174169164159
504540353025
-
-
-
-
-
-
-
-
4,0
-
88
3,7
