По способу воздействия на исполнительный механизм электромагниты изготавливаются тянущего исполнения.
Климатическое исполнение У3, Т3, УХЛ4 по ГОСТ 15150.
Отличительной особенностью электромагнитов серии КМП…М по сравнению с серии КМП…А является уменьшенные габариты и увеличенная степень защиты.
Электромагниты КМП 2М и КМП 4М рекомендуются для замены устаревших электромагнитов КМП 2А; ВМ 12 и КМП 4А; ВМ 14.
Степень защиты IP40 по ГОСТ 14255.
КМП - 4 М 1- 30- У3
|
КМП
|
Обозначение серии электромагнита
|
|
-
|
Разделительный знак.
|
|
4
|
Цифра. Условное обозначение габарита:
|
|
М
|
Буква. Условное обозначение модернизации:
|
|
1
|
Цифра. Условное обозначение режима работы (относительной продолжительности включения, %):
- 1 – ПВ = 25%;
- 2 – ПВ = 40%;
- 3 - ПВ = 100%.
|
|
-
|
Разделительный знак.
|
|
30
|
Цифры. Условное обозначение степени защиты по ГОСТ 14255:
|
|
-
|
Разделительный знак.
|
|
УЗ
|
Буква и цифры. Условное обозначение климатического исполнения по ГОСТ 15150:
|
Основные технические параметры электромагнитов серии КМП
|
Наименование параметра
|
Значение параметра для типоисполнений
|
|
КМП - 2М(А)
|
КМП - 4М
|
КМП-6М
|
|
Номинальное напряжение постоянного тока, В
|
24, 110, 220, 440
|
|
Тяговое усилие при номинальном ходе якоря, не менее, Н при:
ПВ = 25%
ПВ = 40%
ПВ = 100%
|
115
80
35
|
370
300
120
|
980
705
323
|
|
Номинальный ход якоря, мм:
|
40
|
80
|
120
|
|
Время срабатывания при номинальном ходе якоря, не более, с
|
0,4
|
1,5
|
2,5
|
|
Потребляемая мощность, не более, Вт, при:
ПВ = 25%
ПВ = 40%
ПВ = 100%
|
300
190
75
|
650
450
170
|
|
|
Масса якоря, не более, кг
|
1,5
|
7,0
|
24
|
|
Масса, не более, кг
|
10,5
|
38,0
|
75
|
| |
|
|
|
|

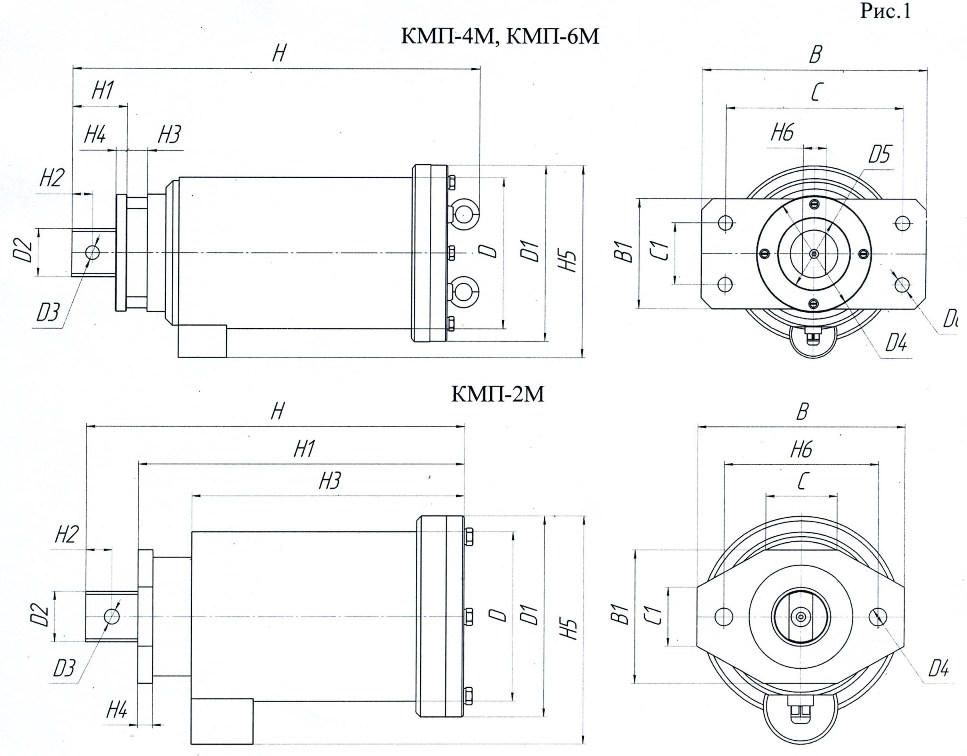

Габаритные и установочные размеры электромагнитов
.jpg)
|
