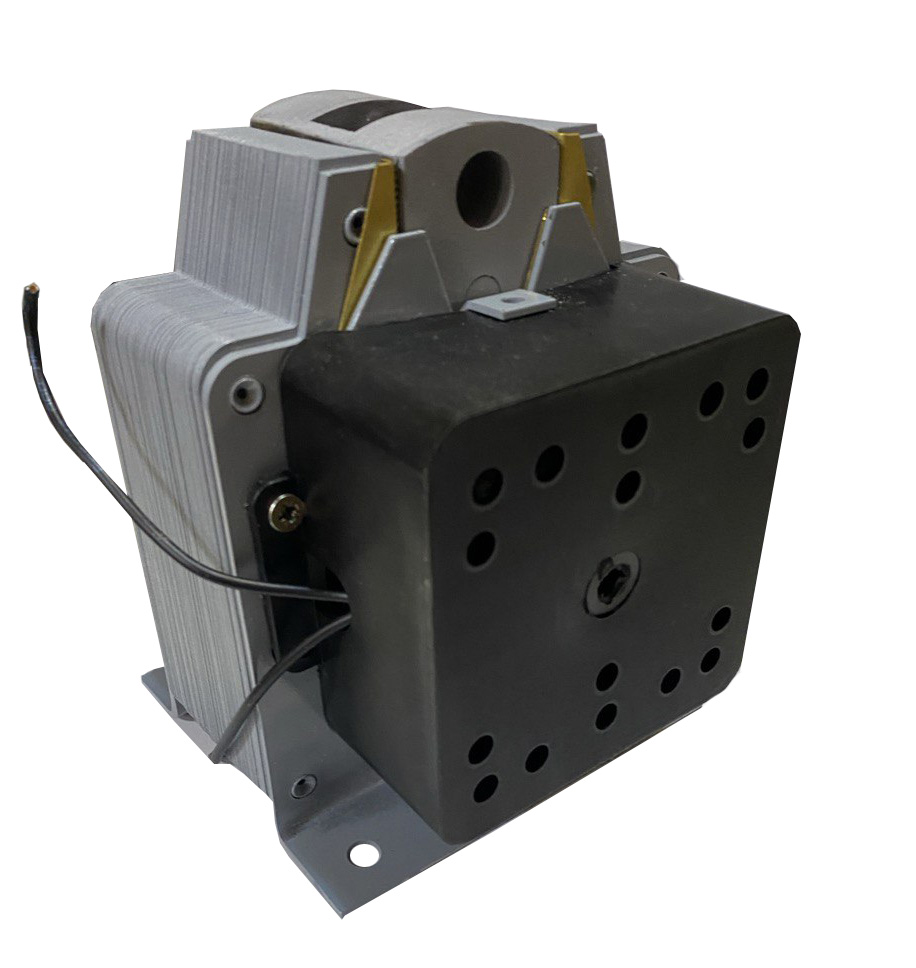

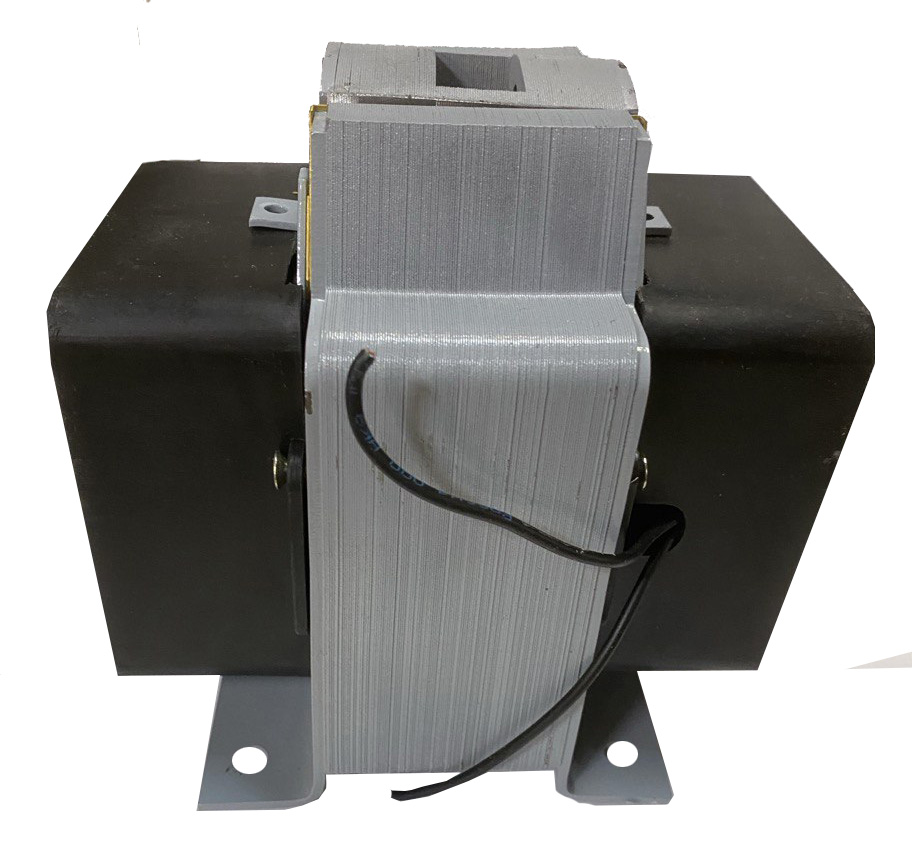

Электромагнит ЭД-10102 380В

     Артикул :  00000004181

Электромагнит ЭД-10102 380В

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

НАЗНАЧЕНИЕ

Электромагниты серии Эд предназначены для дистанционного управления исполнительными органами станков и механизмов. Электромагниты включаются в сеть однофазного переменного тока напряжением 110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.
 СТРУКТУРА УСЛОВНОГООБОЗНАЧЕНИЯ
·         ЭД - вид аппарата;
·         XХ- габарит (размер магнитопровода (10,11);
·         X- исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 2 - толкающее);
·         X- режим работы (относительная продолжительность включения (0 - ПВ100, 40%; 1 - ПВ 15%);
·         X- исполнение по степени защиты (1 - 1Р00, 2 –IP 20);
·         X- исполнение выводов катушки (Е - с жесткими выводами, М - с гибкими выводами);
·         ХЗ - климатическое исполнение (У, Т) и категория размещения (3).

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря до 2000м. Диапазон рабочих температурот-40 до +40°С.Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в пространстве вертикальное
Охлаждение естественное.
Гарантийный срок электромагнитов - 1 год со дня ввода в эксплуатацию





  ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра
ЭД -10101, ЭД-10102
ЭД-11101, ЭД-11102
Напряжение питания, В, переменного тока частоты 50Гц
110, 127, 220, 380, 500, 660
Потребляемая мощность (пусковая/рабочая), Вт
2300/120
2300/140
Номинальное тяговое усилие, Н
160
250
Ход якоря, мм
40
40




ГАБАРИТНЫЕ РАЗМЕРЫ

Тип электромагнита
Размеры, мм
Масса, кг
А
В
В1
В2
якоря
электромаг­нита

ЭД-10101
96
134
20
60,5
2,453
10
ЭД-11101
110
148
35
74,5
2,980
12
ЭД-10102
96
152
20
60,5
2,453
10,2
ЭД-11102
110
166
35
74,5
2,980
12,2
