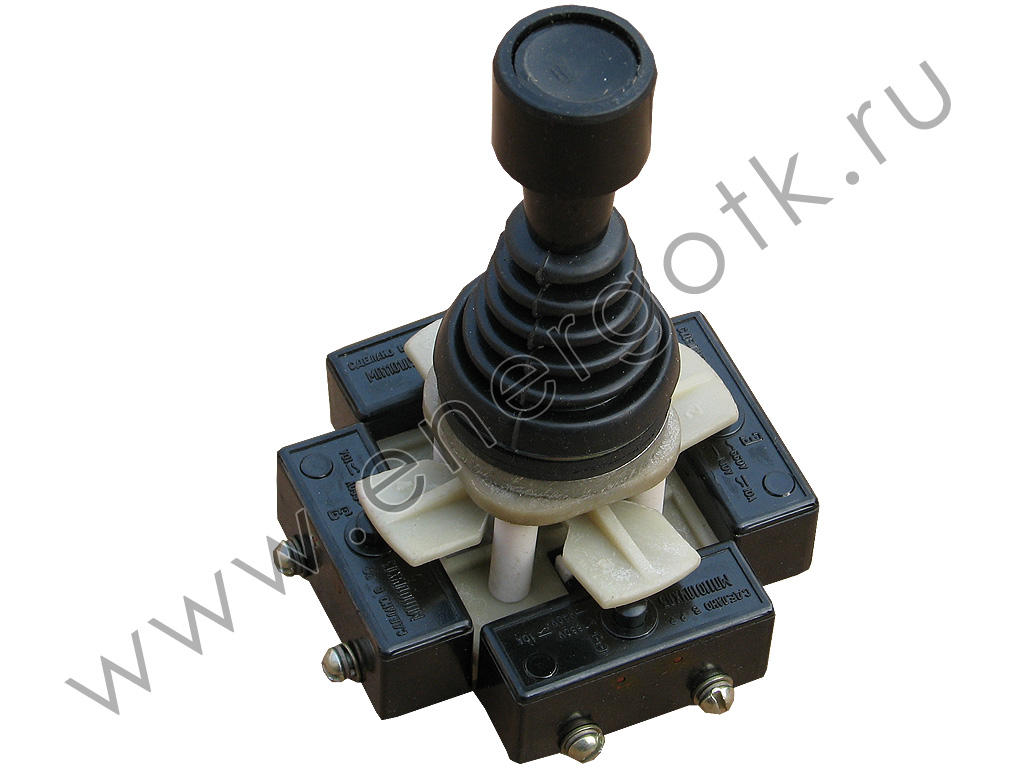

Переключатель ПК-12-802

Переключатели крестовые предназначены для коммутации электрических цепей управления. Используются переключатели крестовые для комплектации шкафов управления, пультов, панелей металлорежущих станков и иных аналогичных устройств, в которых для управления нужна мнемоническая связь между направлением передвижения рабочего органа механизма, которым управляют и направлением передвижения рукоятки переключателя.

Применяют такое структурное обозначение крестовых переключателей: ПК – переключатели крестовые. Далее следует набор цифр – сначала номер серии, после номинальный ток, вид исполнения, число полюсов, которые управляются рукояткой и толкателем

Для зарегистрированных пользователей доступны технические данные и условия эксплуатации переключателей ПК

Технические данные

- напряжение номинальное – для переменного тока с частотой 50 (60) Гц – 380В;для постоянного тока – 220В;
- номинальный ток составляет 10А;
- коммутационная стойкость переключателей к износу при частоте включения не больше 600 циклов/час, относительной длительности включения 40, 60% с электрическими нагрузками составляет:
- 0,25*106 циклов ВО для любого из полюсов, которые управляются рукояткой;
- 1,25*106 циклов ВО для любого полюса, управляемого толкателем.

Условия эксплуатации

- значения климатических факторов соответствуют требованиям ГОСТ 1515-69 и ГОСТ 15543.1-89;
- высота над уровнем моря составляет не больше 4300 м;
- температура окружающей среды -40оС;
- во время эксплуатации рабочее положение переключателей любое, а исполнение переключателей защищается от попадания стружки поднятием рукоятки вверх;
- переключатели крестовые стойки к воздействию коррозионных агентов;
- требования безопасности при эксплуатации переключателей крестовых соответственно с ГОСТ 12.2.007.6-75;
- сам переключатель соответствует требованиям ТУ 43.12-00216875-014-94;
- если переключатели крестовые предназначены на экспорт, то данные переключатели дополнительно должны соответствовать требованиям РД16 01.00788.
