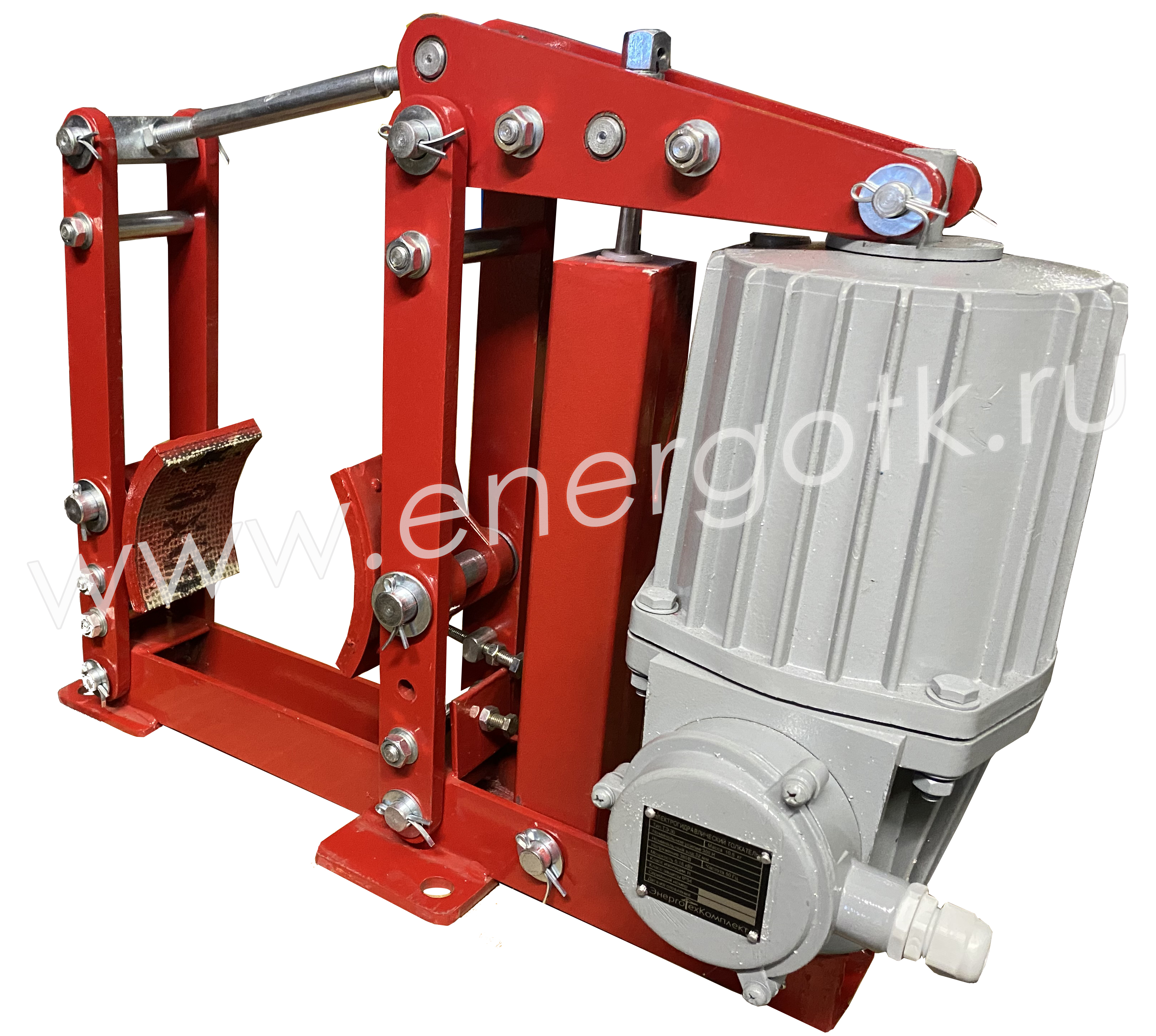

ТКГ-160 с гидротолкателем ТЭ-30

ТКГ-160 с гидротолкателем ТЭ-30


      - Товар в наличии.

0 ₽


В избранное
  • Всегда поможем: Центр поддержки и продаж
  • Скидки до 10% + баллы до 10%
  • Доставка по городу от 150 р.
  • Полное описание
  • Техническое описание
  • Габаритные размеры

Колодочные тормоза серии ТКГ используются в целях остановки и удержания валов грузоподъемных машин (механизмов) в заторможенном состоянии, при неработающем двигателе. Устанавливается тормоз ТКТ в вертикальном положении, расположение оси тормозного шкива и основание крепления тормоза - горизонтальное. Используются тормоза ТКТ в механизмах следующих отраслей в пожаробезопасной среде: горнодобывающей, металлургической, в других отраслях промышленности.

Тормоза ТКГ рассчитанны на работу в помещениях и/или под навесом. При эксплуатации колодочных тормозов на открытом воздухе, оборудование должно быть защищенно от попадания атмосферных осадков и солнечной радиации кожухом.

Нормальное положение тормоза ТКГ -  вертикальное, а положение оси тормозного шкива и основания крепления тормоза - горизонтальное.

К преимуществам тормозов типа ТКГ можно отнести:

    1) гарантированную взаимозаменяемость

    2) тормозной момент - высокий и не зависит от направления вращения, обеспечивается оптимальной геометрией рычажного механизма

    3) простоту регулировки

    4) возможность замены тормозных колодок без разборки тормоза.



Значения факторов внешней среды (климатические) для тколодочных тормозов ТКГ соответствуют климатическому исполнению У2 и ХЛ2 согласно ГОСТ 15150, ГОСТ 15543.1. Окружающая среда должна быть пожаро- и взрывобезопасная, не должна содержать агрессивных газов и/или паров в концентрации, которая может разрушить металл, изоляцию и резину.

Колодочные тормоза ТКГ должны нормально функционировать при отклонениях напряжения питающей сети от 0,95 до 1,1 от номинального значения напряжения и при отклонениях частоты плюс-минус 0,2 Герц, от номинального значения частоты.

Все работы с колодочным тормозом необходимо проводить при соблюдении мер пожарной и электро- безопасности.

Все работы по подготовке данного оборудования к работе а именно, включение, испытание и эксплуатацию, следует осуществлять, соблюдая «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности», правила безопасности производственного оборудования в соответствии с ГОСТ 12.2.003. Колодочный тормоз ТКГ при использовании обязательно должен быть заземлен.









Основные узлы и детали кранового тормоза

1 - Привод тормоза; 2 – Основание; 3 - Болт упорный; 4 – Колодка; 5 – Стойка; 6 – Шток; 7 – Стойка; 8 – Пружина; 9 - Рычаг верхний; 10 – Шток.


Наименование параметра
Крановые тормоза ТКГ-160
   Тормозной момент, Нм
100
   Диаметр тормозного шкива, мм
160
   Частота тока, Гц
50
   Номинальное усилие на штоке гидротолкателя, Н.
300
   Время наложения колодок, с
0,2
   Тип толкателя
ТЭ-30
   Номинальное напряжение, В
220/380
   Потребляемая мощность, Вт
   Ход штока, мм
32
   Масса, кг
39



















Типоразмер тормоза
L
H
h
A
a
a1
b
B1
B2
1
11
S
D
d
t
T1
B
ТКГ-160-СУ-У2
623
445
170
350
120
60
116
90
90
195
355
8
200
18
32
22
216
