Токоприемник ТКБ- 8

     Артикул :  00000003850

Токоприемник ТКБ- 8

     Товар в наличии

Цена: 0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

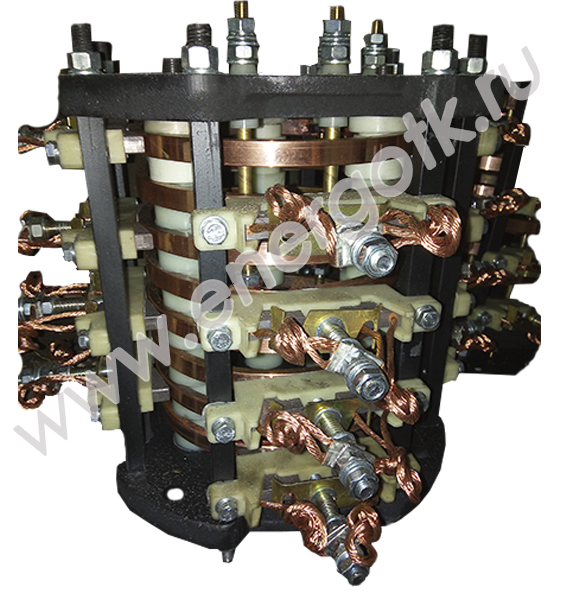

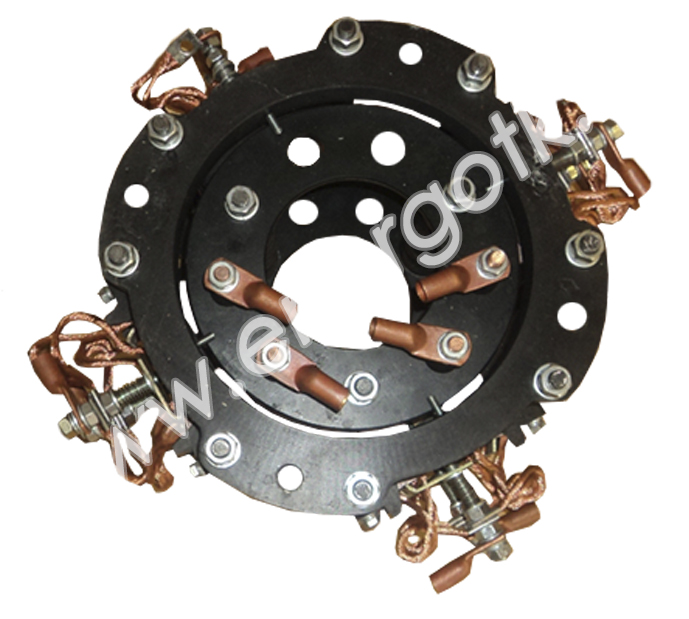

        Токоприемник состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований со шпоночными пазами. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки. Корпус представляет собой два основания скрепленных восемью стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится посредством двух щеткодержателей, а расположены диаметрально противоположно друг другу.


        При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом сердечник неподвижно закреплен на валу кабельного барабана, а корпус крепится к вращающемуся кабельному барабану.



Изготовлен
Тип кольцевого токоприемника
Диаметр установочной колонны. мм
Число колец
(цепей)
Допустимая токовая нагрузка на каждое кольцо. А
Масса, кг

ПВ 100%
ПВ 40 %

ТКБ-4 У2
120
4
400
450
33

ТКБ-5 У2
5
29

ТКБ-8 У2
8
50

ТКБ-12 У2
12
66

ТКБ-4 УХЛ2
4
33

ТКБ-8 УХЛ2
8
50

ТКБ-12 УХЛ2
12
66
