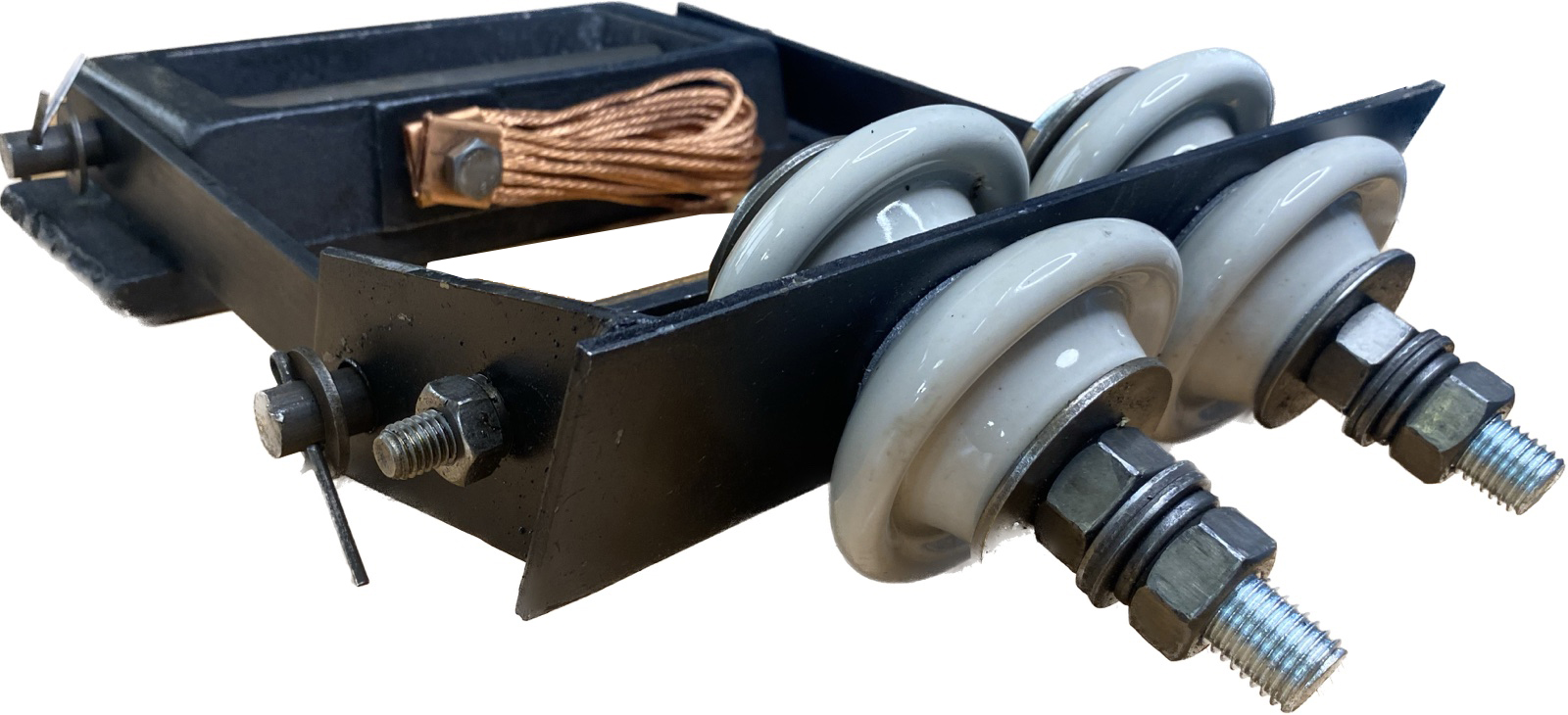

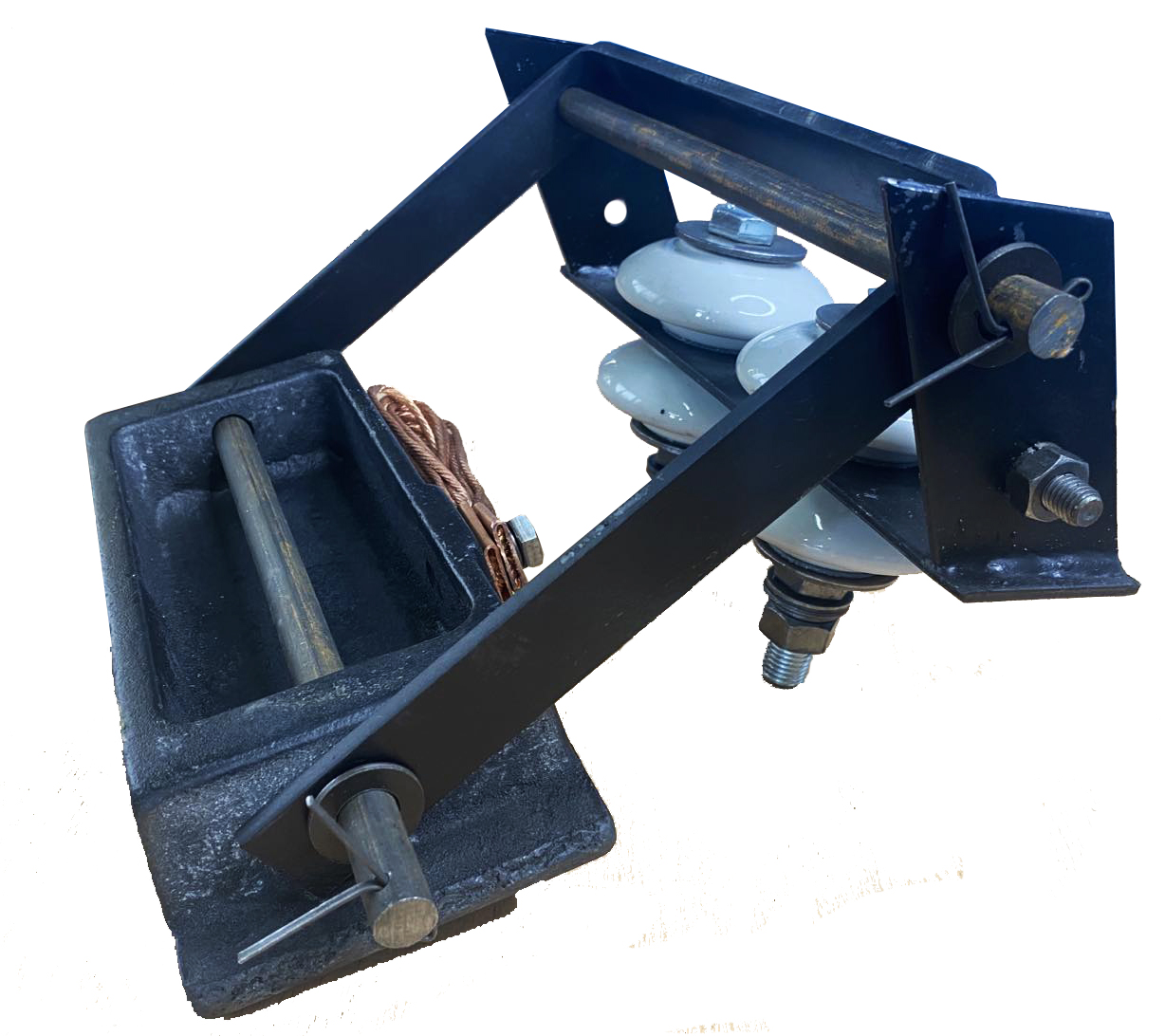

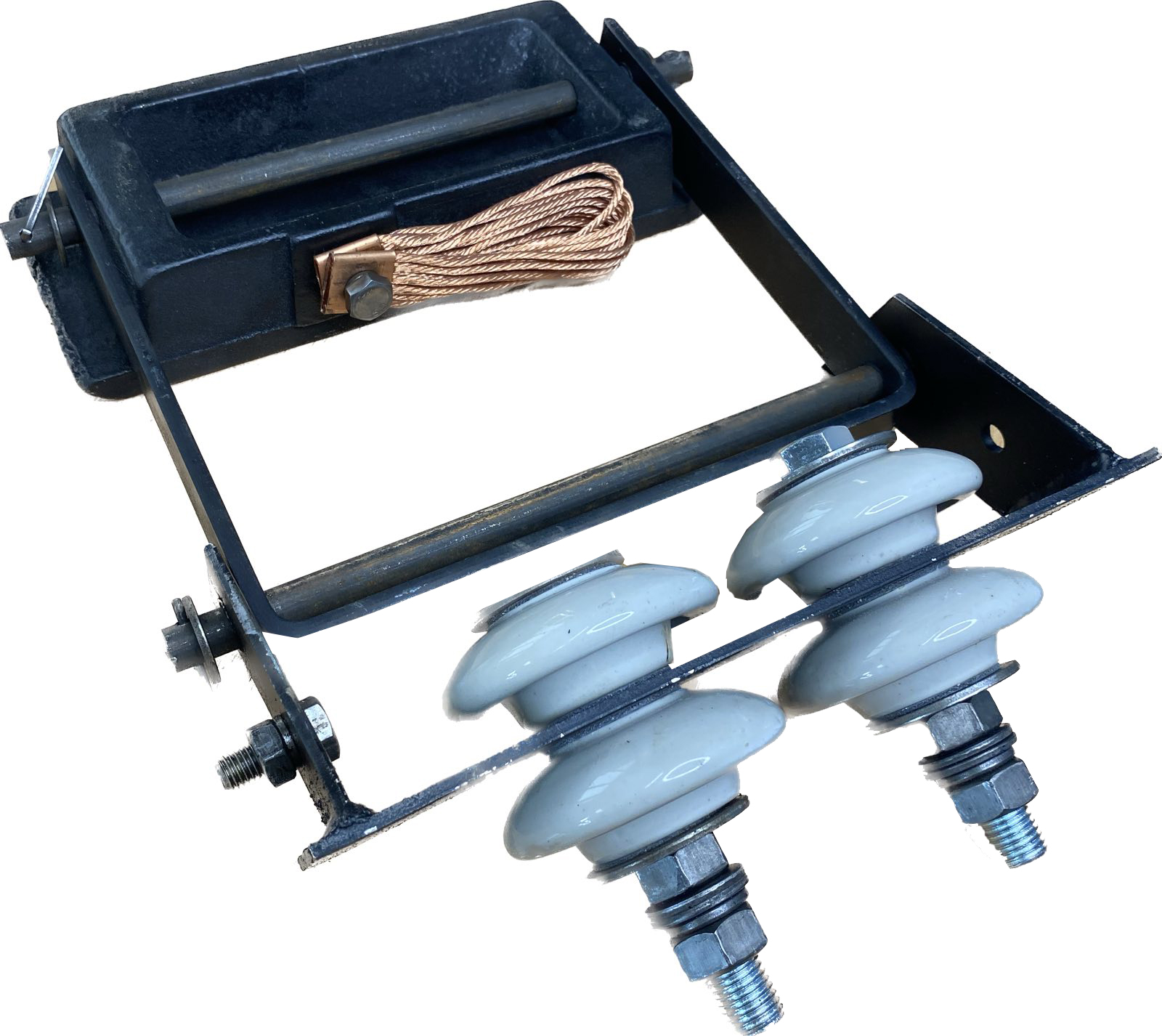

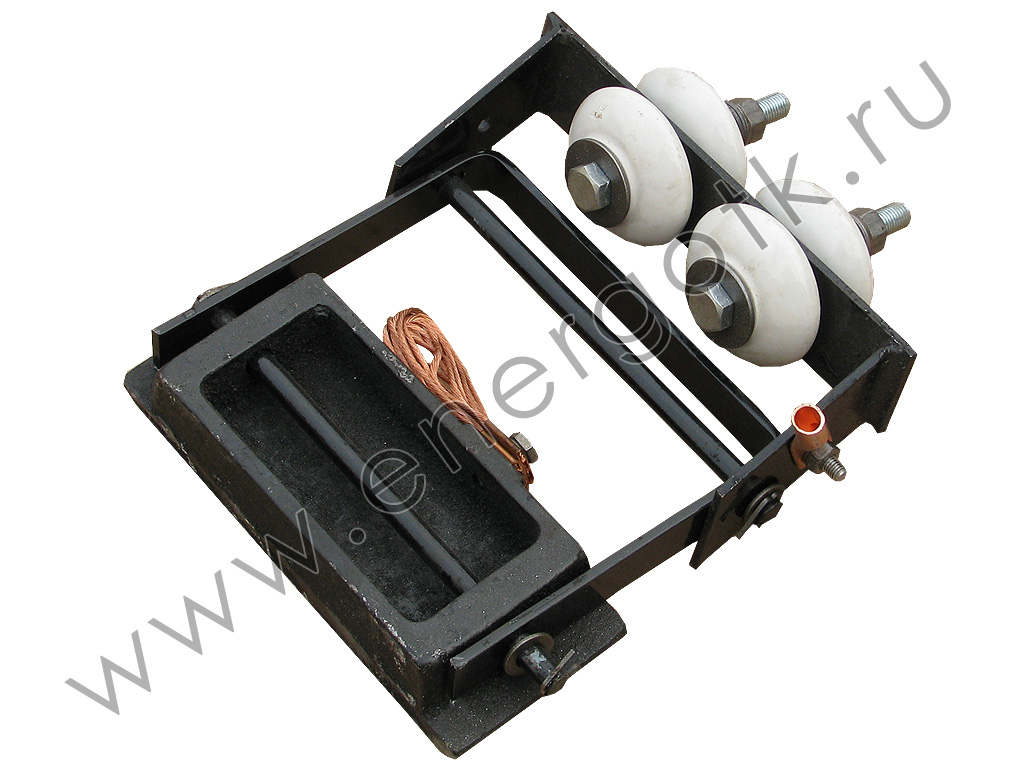

Токоприемник ТКН (ТК)-9А-2 250А

Токоприемники рассчитаны на работу от сети постоянного тока напряжением до 440В и сети переменного тока частотой 50 и 60 Гц напряжением до 660В. Токоприемники обеспечивают работу с частотой циклов возвратно - поступательных перемещений до 600 в час при ускорении до 1 м/с2 и скорости движения не более 150 м/мин.

Конструкция токоприемников обеспечивает нормальную работу при:- горизонтальных колебаниях крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.- вертикальных колебаниях крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.

Токоприемники имеют климатические исполнения: У, УХЛ, Т. ТК токоприемник (токосъемник) предназначен для внутренней проводки, ТКН токоприемник - для наружной.

Степень защиты токоприемников IP00. Охлаждение естественное. Уровень шума токоприемников - ниже утвержденных санитарных норм СН2.2.4/2 1.8-562-96. Группа условий эксплуатации токоприемников по механическим факторам - М3. По условиям эксплуатации и назначению токоприемники относятся к категориям АС-2, АС-3, АС-4 по ГОСТ 12433.

Для зарегистрированных пользователей так же представленны технические характеристики, чертеж и габаритные размеры токосъемников.

Токоприемники ТК, ТКН предназначены для подвода электроэнергии к крановым механизмам.

Установка аппаратов:

- типа ТКН – наружная, на открытом воздухе, при температуре от минус 40 градусов до плюс 70 градусов Цельсия и относительной влажности 80 % при температуре 20С;
- типа ТК – внутренняя, в помещениях, при температуре от минус 40С до 70С и относительной влажности 80 % при температуре 20С;
- высота над уровнем моря – до 1000 м.

Токоприемники не предназначены для работы в среде, содержащей едкие газы и пары, разрушающие металлы и изоляцию, а так же во взрывоопасной среде.

Технические характеритики

Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500В и переменного тока частотой 50 Гц напряжением до 600В. Токоприемники рассчитаны для работы с частотой циклов возвратно-поступатеьных перемещений до 600 в час при ускорении до 1 м/кв.с и скоростью движения не более 2,5 м/с.

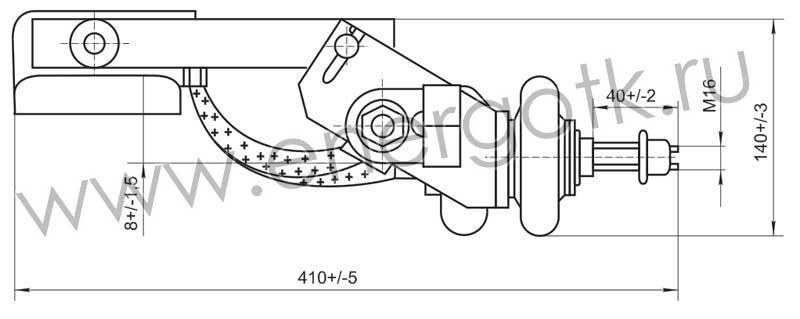

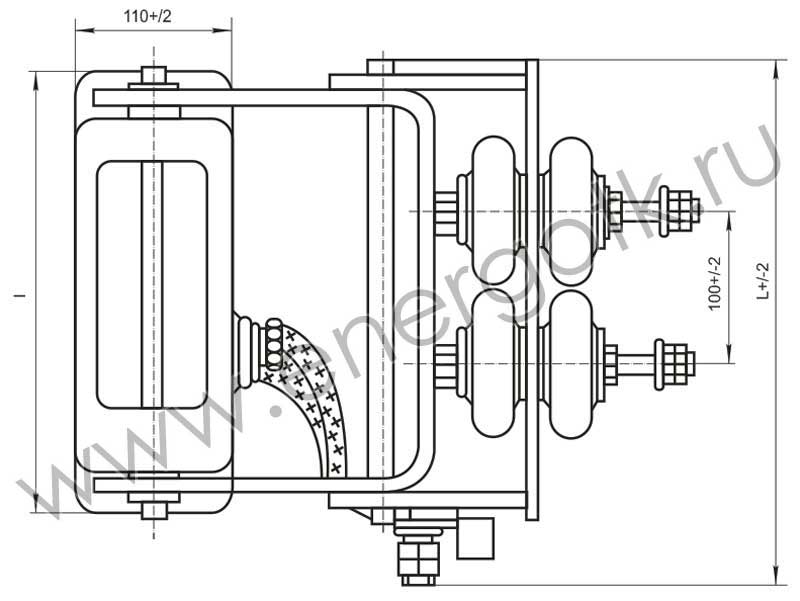

Габаритные размеры токоприемника ТК-9А

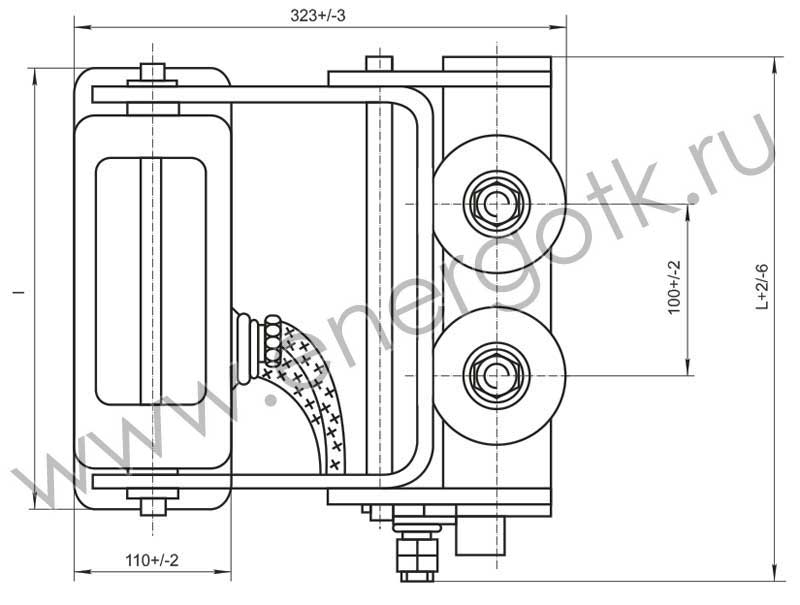

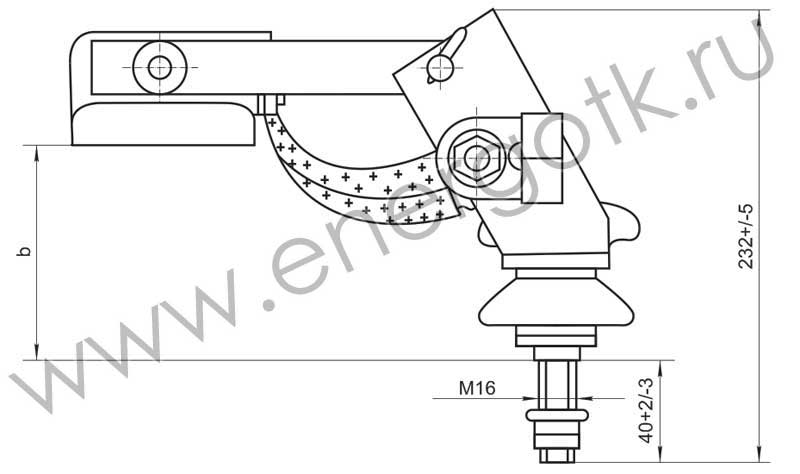

Габаритные размеры токоприемника ТКН-9А
