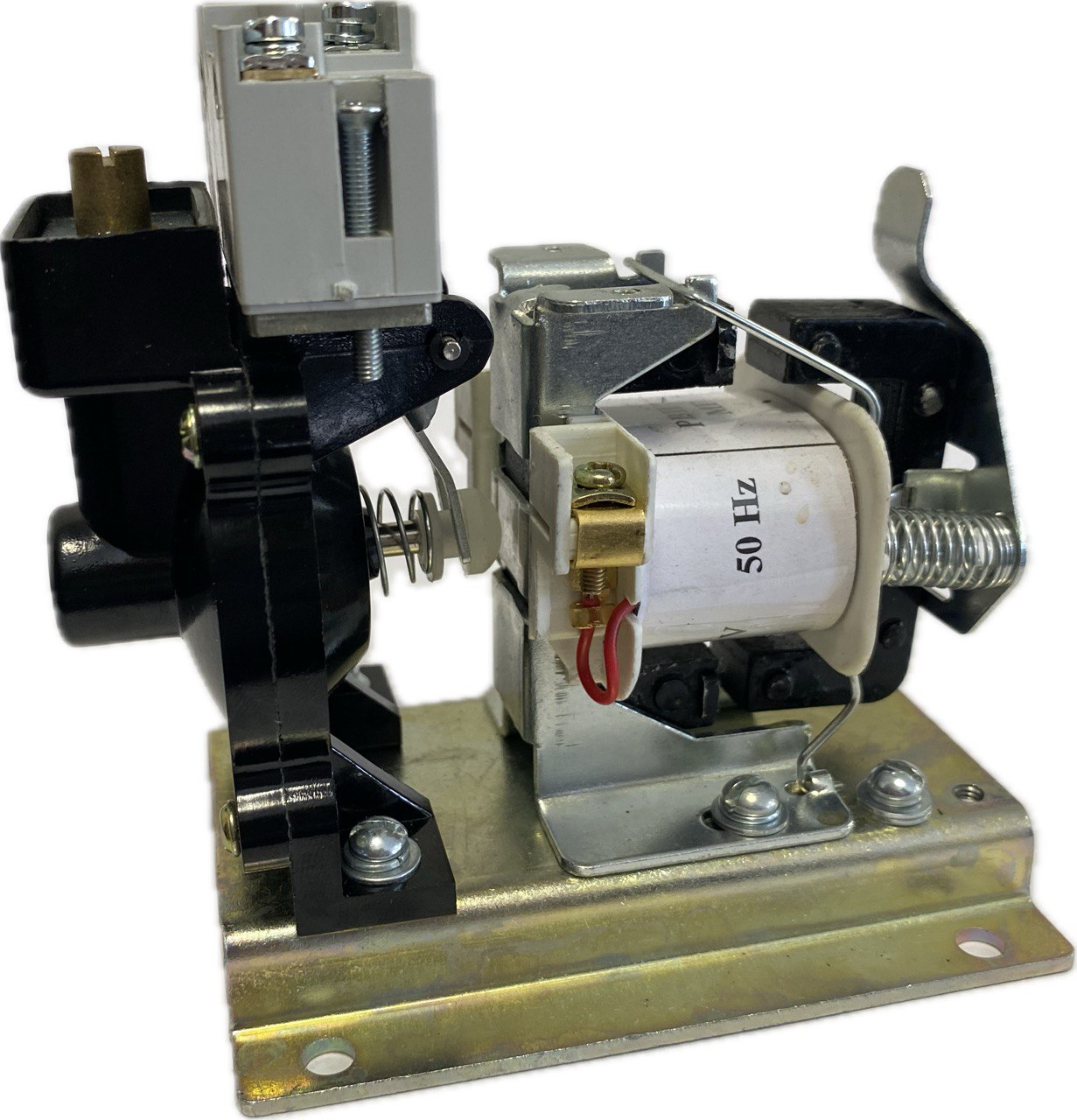

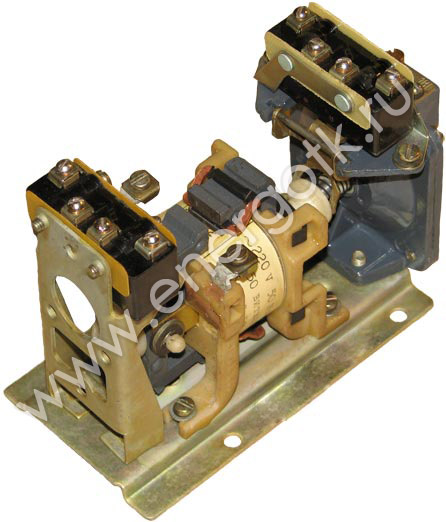

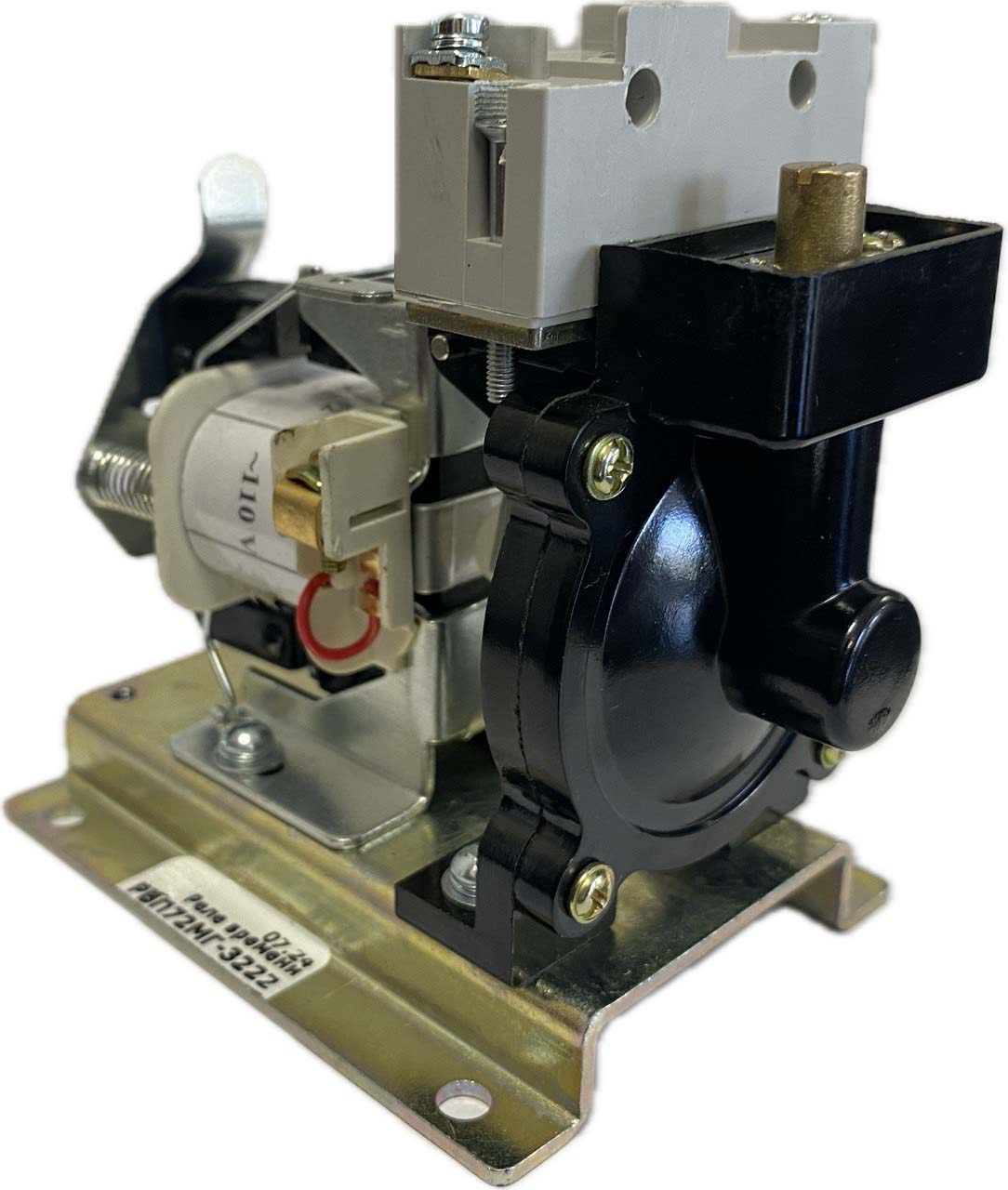

Реле времени РВП-72МГ-3122 380В

Артикул : УТ000003925 (УТ000002090)

Реле времени РВП-72МГ-3122 380В

Товар в наличии

Цена: 0 ₽

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

	Условия эксплуатации Высота над уровнем моря не более 2000м. Диапазон рабочих температур от +5 до +45°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах. Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону. Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле. При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта. При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.
Структура условного обозначения Рвп-72 Х Х Х Х Условное обозначение вида управляющей команды и числа независимых элементов выдержки времени: 1 – управляемые подачей напряжения на электромагнитный привод; 2 – управляемые снятием напряжения с электромагнитного привода; 3 – управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени Род тока привода (2 – переменный) Условное обозначение рода, вида и числа контактов: 1 – 1 замыкающий + 1 размыкающий с выдержкой времени; 2 – 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия; 3 – 2 замыкающих + 2 размыкающих с выдержкой времени Условное обозначение величины реле (3) Условный номер разработки серии Реле времени пневматическое Технические Характеристики Реле имеет пять типоисполнений: РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод; РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода; РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размы- кающий), срабатывающими без выдержки времени; РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени; РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

	Условия эксплуатации Высота над уровнем моря не более 2000м. Диапазон рабочих температур от +5 до +45°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры реле в недопустимых пределах. Реле изготавливаются для районов с умеренным и холодным климатом – исполнения О и УХЛ. Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4. Установка реле на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону. Реле относятся к классу бесшкальных реле времени, поэтому в эксплуатации точная регулировка реле на необходимую уставку затруднительна. Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле. При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта. При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.
Структура условного обозначения Рвп-72 Х Х Х Х Условное обозначение вида управляющей команды и числа независимых элементов выдержки времени: 1 – управляемые подачей напряжения на электромагнитный привод; 2 – управляемые снятием напряжения с электромагнитного привода; 3 – управляемые подачей и снятием напряжения питания (с 2-мя независимыми элементами выдержки времени Род тока привода (2 – переменный) Условное обозначение рода, вида и числа контактов: 1 – 1 замыкающий + 1 размыкающий с выдержкой времени; 2 – 1 замыкающий + 1 размыкающий с выдержкой времени и 1 замыкающий + 1 размыкающий мгновенного действия; 3 – 2 замыкающих + 2 размыкающих с выдержкой времени Условное обозначение величины реле (3) Условный номер разработки серии Реле времени пневматическое Технические Характеристики Реле имеет пять типоисполнений: РВП-72-3121 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод; РВП-72-3122 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода; РВП-72-3221 – с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размы- кающий), срабатывающими без выдержки времени; РВП-72-3222 – с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени; РВП-72-3323 – с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Габаритные и установочные размеры РВП-072М-3122
