Реле РЭО-401 80А без БК

     Артикул :  00000000842

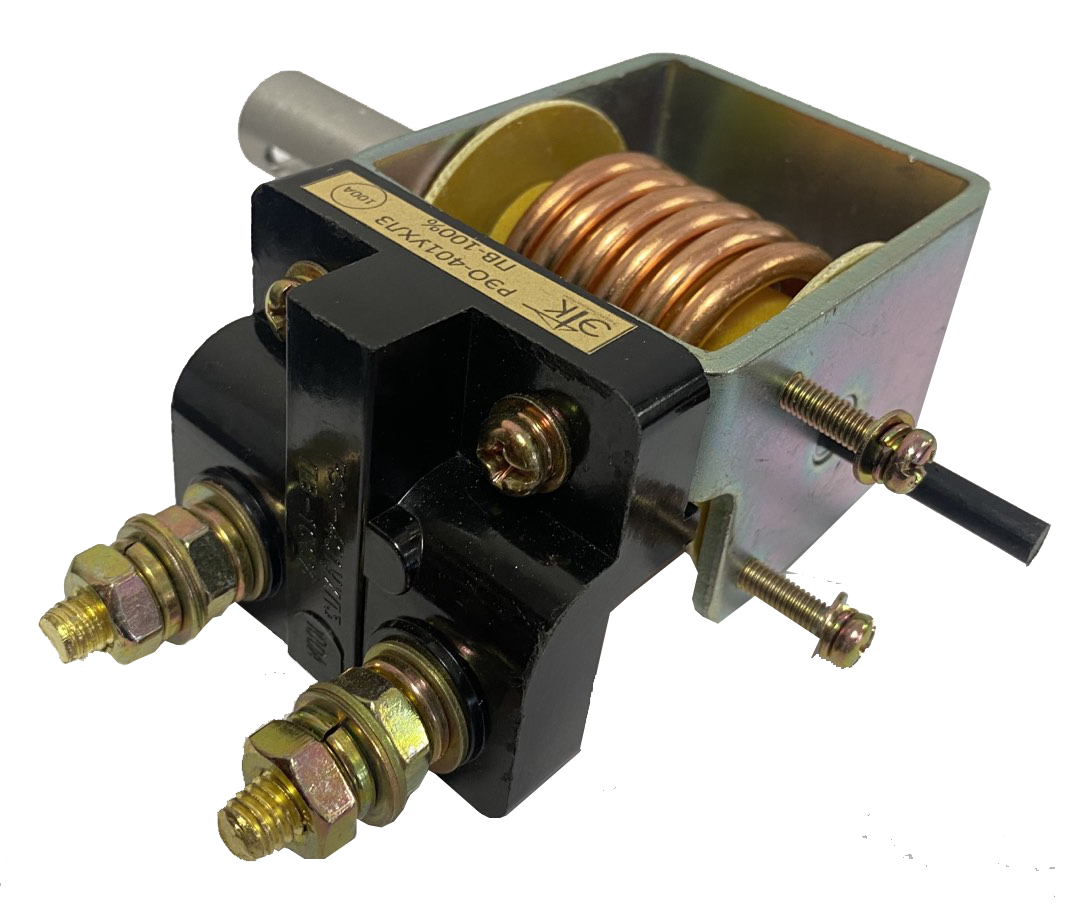

Реле РЭО-401 80А без БК

     Товар в наличии

1 650 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты
Максимальное токовое реле типа РЭО-401  предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50Гц.
                Многополюсное реле РЭО-401 УХЛ3, состоящее из нескольких электромагнитных систем реле и одного блок – контакта, собранных на общей скобе, предназначено для комплексной защиты электродвигателей.

  Реле выпускается в едином климатическом исполнении, предназначенном для эксплуатации в условиях, нормированных для исполнений У и ХЛ категории размещения 3 по ГОСТ 15150 (РЭО-401 УХЛ3).

Реле РЭО-401 имеют исполнения по номинальному току втягивающей катушки:
6А, 10А, 16А, 25А, 40А, 63А,  100А, 160А, 250А, 320А.
Ток срабатывания регулируется в широком диапазоне, вплоть до 4-х кратного значения от номинального. Пределы регулирования тока срабатывания реле приведены в табл. 1.
         Изоляция реле рассчитана на напряжения до 500В. Ток, отключаемый контактами реле, не должен превышать указанного в таблице 2.
       Раствор контактов реле не менее 3 мм. Нажатие на контактный мостик не менее 0,07 кг. Коммутационная и механическая износостойкость реле 10 тыс. циклов при соблюдении вышеуказанных условий эксплуатации.
       Габаритные размеры реле типа РЭО-401 приведены на рис.1, электромагнитной системы реле РЭО-401 – на рис.2, скобы многополюсного реле РЭО-401 – на рис.3.
     Реле могут быть установлены как на металлической, так и на изоляционной плите или рейке (см. таблицу1).

   Реле предназначены для работы в условиях вибраций и ударных сотрясений с частотой до 25 Гц при ускорении не более 0,7 g. Рабочее положение реле – крепление на вертикальной плоскости. Отклонение от рабочего положения – не более 5 градусов в любую сторону. Вес реле в зависимости от номинального тока   0,7 – 1 кг.
Расшифровка РЭО-401, маркировка.
РЭО-401 Х Х Х3
РЭО-401 — серия и тип реле;
X — наличие блок-контакта (2ТД — с блок-контактом, 6ТД — без блок-контакта, для многополюсных схем подключения);
Х— контролируемый ток;
Х3 — климатическое исполнение (У, ХЛ, Т) и категория размещения (3).

Условия эксплуатации

Высота над уровнем моря  до 4300м
Диапазон рабочих температур от -50 до +55 градусов Цельсия
Окружающая среда Взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Вибрация мест крепления реле В диапазоне частот от 1 до 25Гц при ускорении не более 0.7g
Крепление реле на вертикальной плоскости С допустимым отклонением не более 5° в любую сторону







Технические данные и каталожные номера реле РЭО-401

Номинальный ток втягивающей катушки реле, А ПВ-100%
Пределы регулирования по току срабатывания (1,3…4)Iн, А
Диаметр шпильки вывода реле, d, мм.
ПВ-100%
ПВ-40%
320
480
420…1280

М12
250
375
325…1000
160
240
210…640
М10
100
150
130…400

М8
63
95
82…252
40
60
52…160
М6
25
38
33…100
16
24
21…64
10
15
13…40
6
9
8…24



Конструкция реле РЭО-401
   Конструкция состоит из двух основных узлов – электромагнитной системы и размыкающего блок - контакта. Электромагнитные системы реле имеют скобу магнитопровода 5 с ввернутой в нее трубкой 10, на которой расположена втягивающая катушка 6 на изоляционном каркасе. Внутри трубки находится якорь 11, который имеет возможность свободного перемещения вдоль трубки. Положение якоря определяет величину тока срабатывания реле.

    При движении вверх через толкатель 4 размыкает контакты электрической блокировки. Регулирование тока срабатывания реле РЭО-401 остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится изменением скобы 7 с фиксацией ее положения винтом 8. Контакты блок - контакта после срабатывания реле РЭО-401 остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не пониится до величины, при которой якорь реле отпадает. После этого якорь толкателей возвращается в свое нижнее положение и контакты под действием пружины 2 замыкаются. Присоединение проводов к реле переднее. Длина шпильки крепления 1 – 16 либо 42 мм.

Реле РЭО-401 2ТД:
1 – контактные винты;
2 – пружина;
3 – мостик контактный;
4 – толкатель;
5 – магнитопровод;
6 – катушка;
7 – скоба;
8 – фиксирующий винт;
9 – пластина;
10 – трубка;
11 – якорь.
Реле РЭО-401 61ТД:
4 – толкатель;
5 – магнитопровод;
6 – катушка;
7 – скоба;
8 – фиксирующий болт;
9 – пластина;
10 – трубка;
11 – якорь.
