Реле РЭО-401 63А с БК
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
|

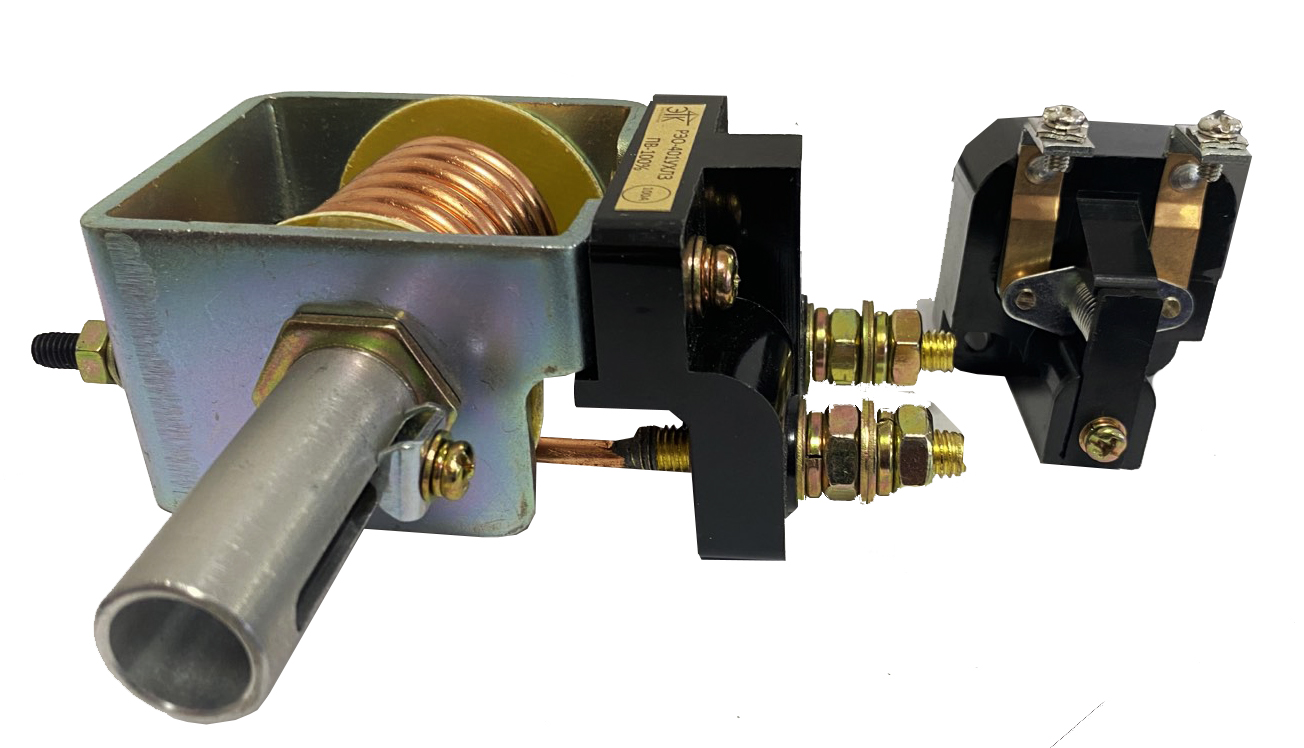

Максимальное токовое реле типа РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50Гц.
Многополюсное реле РЭО-401 УХЛ3, состоящее из нескольких электромагнитных систем реле и одного блок – контакта, собранных на общей скобе, предназначено для комплексной защиты электродвигателей.
Реле выпускается в едином климатическом исполнении, предназначенном для эксплуатации в условиях, нормированных для исполнений У и ХЛ категории размещения 3 по ГОСТ 15150 (РЭО-401 УХЛ3). Реле РЭО-401 имеют исполнения по номинальному току втягивающей катушки:
6А, 10А, 16А, 25А, 40А, 63А, 100А, 160А, 250А, 320А.
Ток срабатывания регулируется в широком диапазоне, вплоть до 4-х кратного значения от номинального. Пределы регулирования тока срабатывания реле приведены в табл. 1.
Изоляция реле рассчитана на напряжения до 500В. Ток, отключаемый контактами реле, не должен превышать указанного в таблице 2.
Раствор контактов реле не менее 3 мм. Нажатие на контактный мостик не менее 0,07 кг. Коммутационная и механическая износостойкость реле 10 тыс. циклов при соблюдении вышеуказанных условий эксплуатации.
Габаритные размеры реле типа РЭО-401 приведены на рис.1, электромагнитной системы реле РЭО-401 – на рис.2, скобы многополюсного реле РЭО-401 – на рис.3.
Реле могут быть установлены как на металлической, так и на изоляционной плите или рейке (см. таблицу1).
Реле предназначены для работы в условиях вибраций и ударных сотрясений с частотой до 25 Гц при ускорении не более 0,7 g. Рабочее положение реле – крепление на вертикальной плоскости. Отклонение от рабочего положения – не более 5 градусов в любую сторону. Вес реле в зависимости от номинального тока 0,7 – 1 кг.
Расшифровка РЭО-401, маркировка.
РЭО-401 Х Х Х3
РЭО-401 — серия и тип реле;
X — наличие блок-контакта (2ТД — с блок-контактом, 6ТД — без блок-контакта, для многополюсных схем подключения); Х— контролируемый ток; Х3 — климатическое исполнение (У, ХЛ, Т) и категория размещения (3). Условия эксплуатации
|
|
Технические данные и каталожные номера реле РЭО-401
| ||||||||||||||||||||||||||||||||||||||||
|
Конструкция реле РЭО-401
Конструкция состоит из двух основных узлов – электромагнитной системы и размыкающего блок - контакта. Электромагнитные системы реле имеют скобу магнитопровода 5 с ввернутой в нее трубкой 10, на которой расположена втягивающая катушка 6 на изоляционном каркасе. Внутри трубки находится якорь 11, который имеет возможность свободного перемещения вдоль трубки. Положение якоря определяет величину тока срабатывания реле.
При движении вверх через толкатель 4 размыкает контакты электрической блокировки. Регулирование тока срабатывания реле РЭО-401 остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не понизится изменением скобы 7 с фиксацией ее положения винтом 8. Контакты блок - контакта после срабатывания реле РЭО-401 остаются разомкнутыми до тех пор, пока не будет разомкнута цепь катушки или ток в катушке не пониится до величины, при которой якорь реле отпадает. После этого якорь толкателей возвращается в свое нижнее положение и контакты под действием пружины 2 замыкаются. Присоединение проводов к реле переднее. Длина шпильки крепления 1 – 16 либо 42 мм.
Реле РЭО-401 2ТД:
1 – контактные винты;
2 – пружина;
3 – мостик контактный;
4 – толкатель;
5 – магнитопровод;
6 – катушка;
7 – скоба;
8 – фиксирующий винт;
9 – пластина;
10 – трубка;
11 – якорь.
 Реле РЭО-401 61ТД:
4 – толкатель;
5 – магнитопровод;
6 – катушка;
7 – скоба;
8 – фиксирующий болт;
9 – пластина;
10 – трубка;
11 – якорь.
|
