Анемометр АСЦ-3 (9-30В) (токовая петля)
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
Анемометр цифровой сигнальный АСЦ-3 предназначен для определения скорости воздушного потока (ветра) в промышленных условиях, выделения опасных ветровых порывов и включения при этом сигнальных устройств.
-Анемометр предназначен для установки на существующие типы башенных, портальных, козловых кранов и другие объекты, требующие оборудования устройствами аварийной ветровой защиты.
Область применения:
|
Технические характеристики:
Напряжение питания указано на приборе.
- Потребляемая мощность не более 3 ВА.

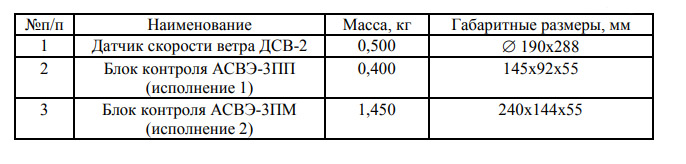

-Масса и габаритные размеры не более значений указанных в таблице 1.
Таблица 1
- Климатическое исполнение:
-Степень защиты по ГОСТ 14255-69:
для блока контроля - IP 50;
для датчика - IP 54.
-Условия эксплуатации анемометра:
1) датчик скорости ветра — от минус 50 до плюс 65 °С, и относительной влажности до 95 % при температуре воздуха плюс 30 °С;
2) блок контроля — от минус 40 до плюс 55 °С, и относительной влажности до 90 % при температуре плюс 30 °С.
2.17 Установочные и присоединительные размеры приведены на рисунках 1 и 2.
2.18 Срок службы анемометра 10 лет.
-Драгоценных металлов не содержит. |

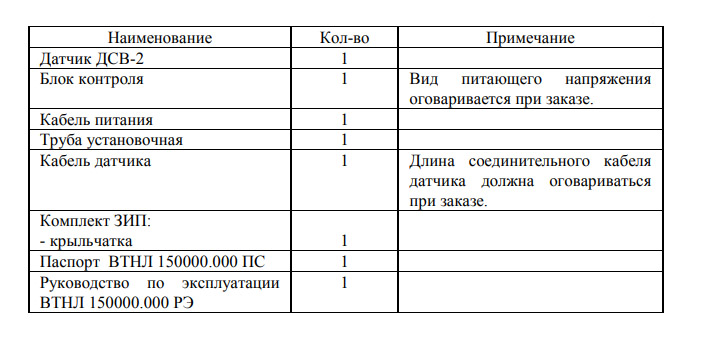

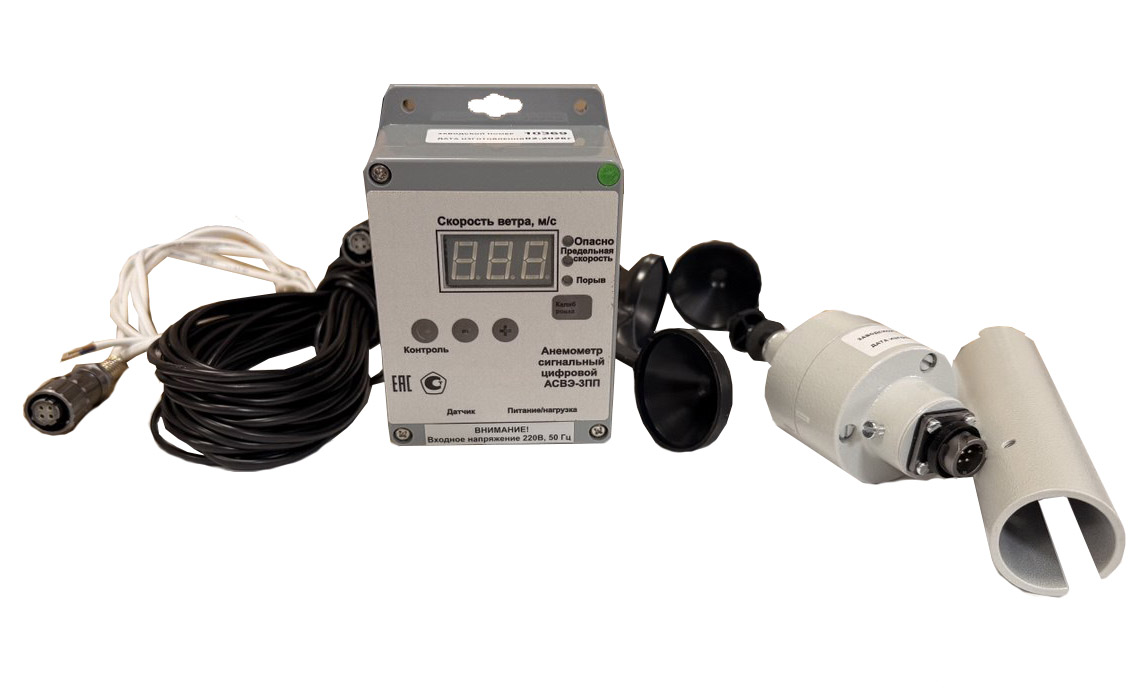

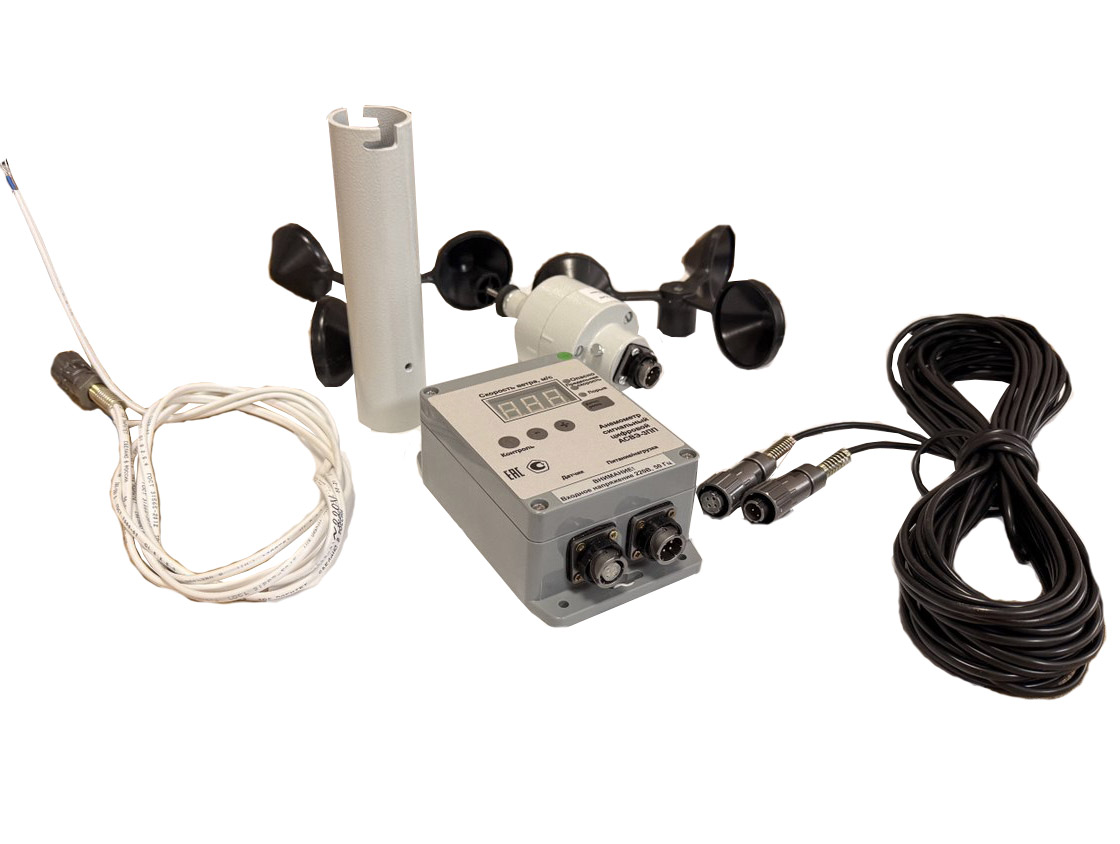

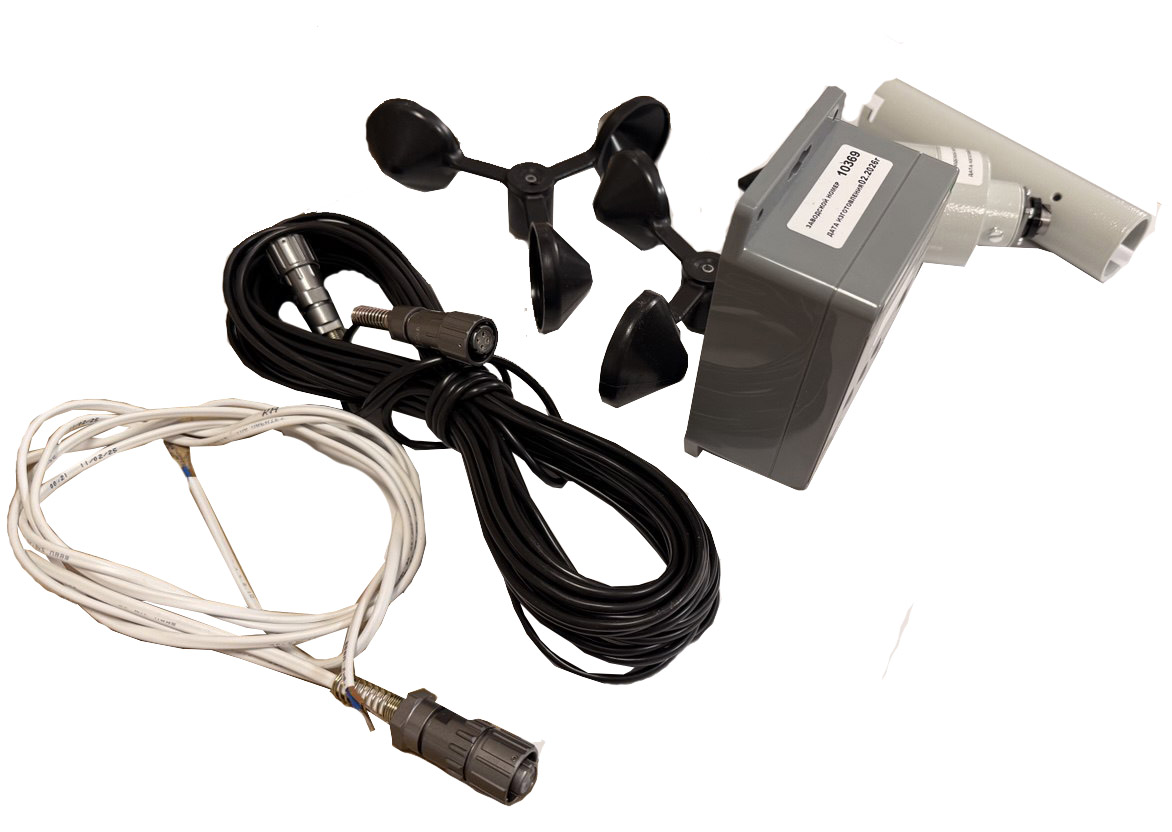

Анемометр состоит из датчика скорости ветра, блока контроля, кабеля (соединительного, питания и нагрузки).
Анемометр предназначен для определения скорости воздушного потока (ветра) в промышленных условиях выделения опасных ветровых порывов и включения при этом сигнальных устройств.
Рисунок 1 Датчик скорости ветра.
1 – преобразователь, 2 – разъем, 3 – крыльчатка, 4 – колпачек, 5 – уплотнительная шайба, 6 – труба, 7 – винт крепления, 8 – стопорный винт.
Рисунок 2 Блок контроля
При достижении скорости ветра более 90 % от Vпр включается предварительная световая и звуковая сигнализация “ВНИМАНИЕ”. При дальнейшем увеличении скорости ветра и достижении порывами предельного значения включается световая и звуковая сигнализация «ПРЕДЕЛЬНАЯ СКОРОСТЬ». При длительности порыва ветра, превышающего время задержки включается сигнализация “ОПАСНО” и срабатывает реле внешней нагрузки.
Устройство составных частей анемометра.
- Датчик скорости ветра (рисунок 1) состоит из преобразователя (1), в нижней части которого находится разъем (2) для подключения соединительного кабеля. На ось преобразователя устанавливается крыльчатка(3) и фиксируется колпачком (4) через уплотнительную шайбу (5). Собранные таким образом детали датчика помещаются в специальную трубу (6) и зажимаются винтами (7). Для крепления датчика на объекте используется стопорный винт (8).
- Блок контроля (рисунок 2).
На передней панели расположены трехразрядное цифровое табло; световые индикаторы: «ОПАСНО», «ПРЕДЕЛЬНАЯ СКОРОСТЬ», «ВНИМАНИЕ», «СИГНАЛ»; звуковой сигнализатор; кнопки: «К» - контроль, «Р» - режим, «+», «-» . После заводской регулировки прибор опечатан. Место установки пломбы поз.1 на рисунке 2.
Через разъемы блока контроля подключается кабель датчика, кабель питания, кабель подключения исполнительного устройства (нагрузка).
Для крепления блока контроля имеются на корпусе четыре отверстия.
- Соединительный кабель датчика — двухпроводный экранированный кабель, одним концом подключается к разъему блока контроля, а другим к разъему датчика.
- Кабель питания — провода, по которым осуществляется питание прибора.
Кабель нагрузки - провода, по которым осуществляется управление внешней сигнализацией.
Кабель питания и нагрузки выполнены на одном разъеме и подсоединяются к блоку контроля. |
