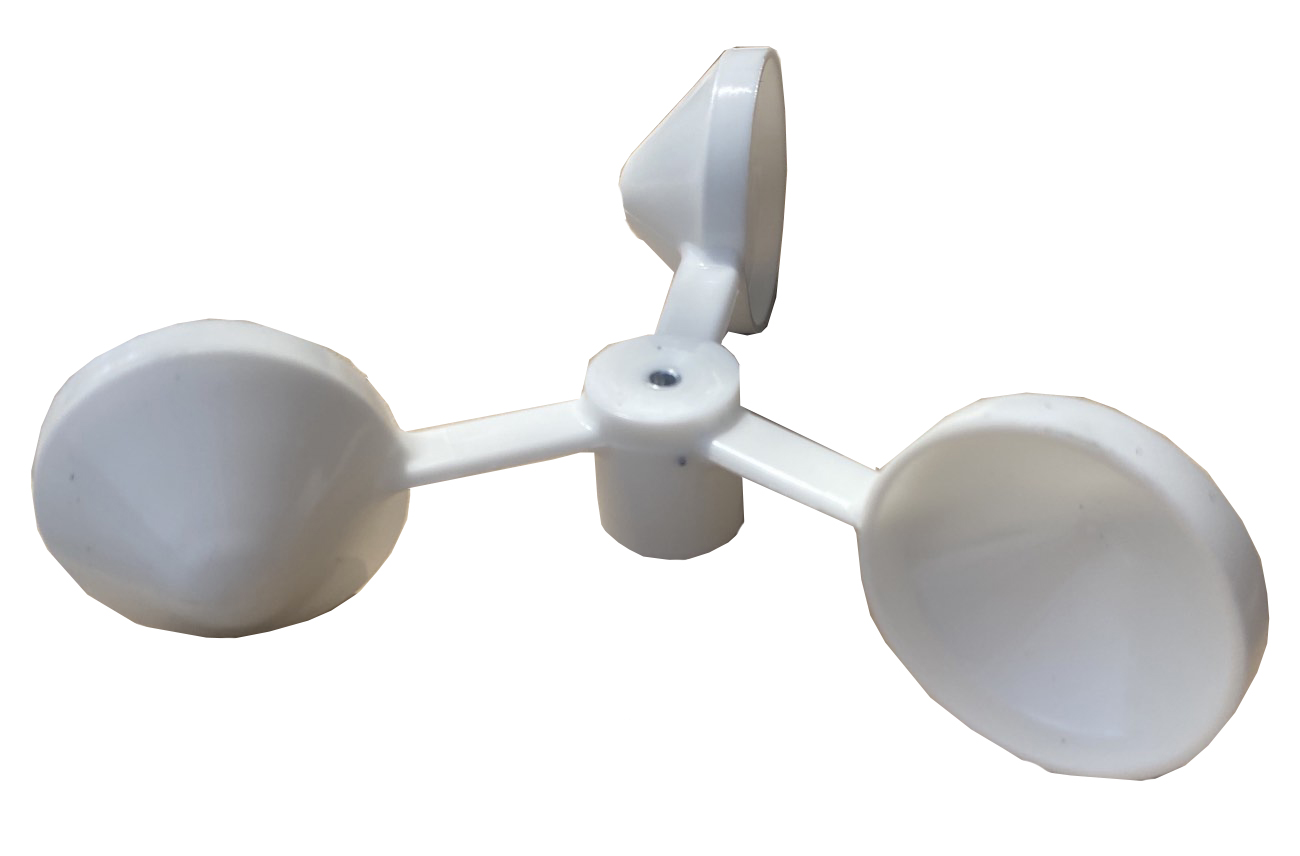

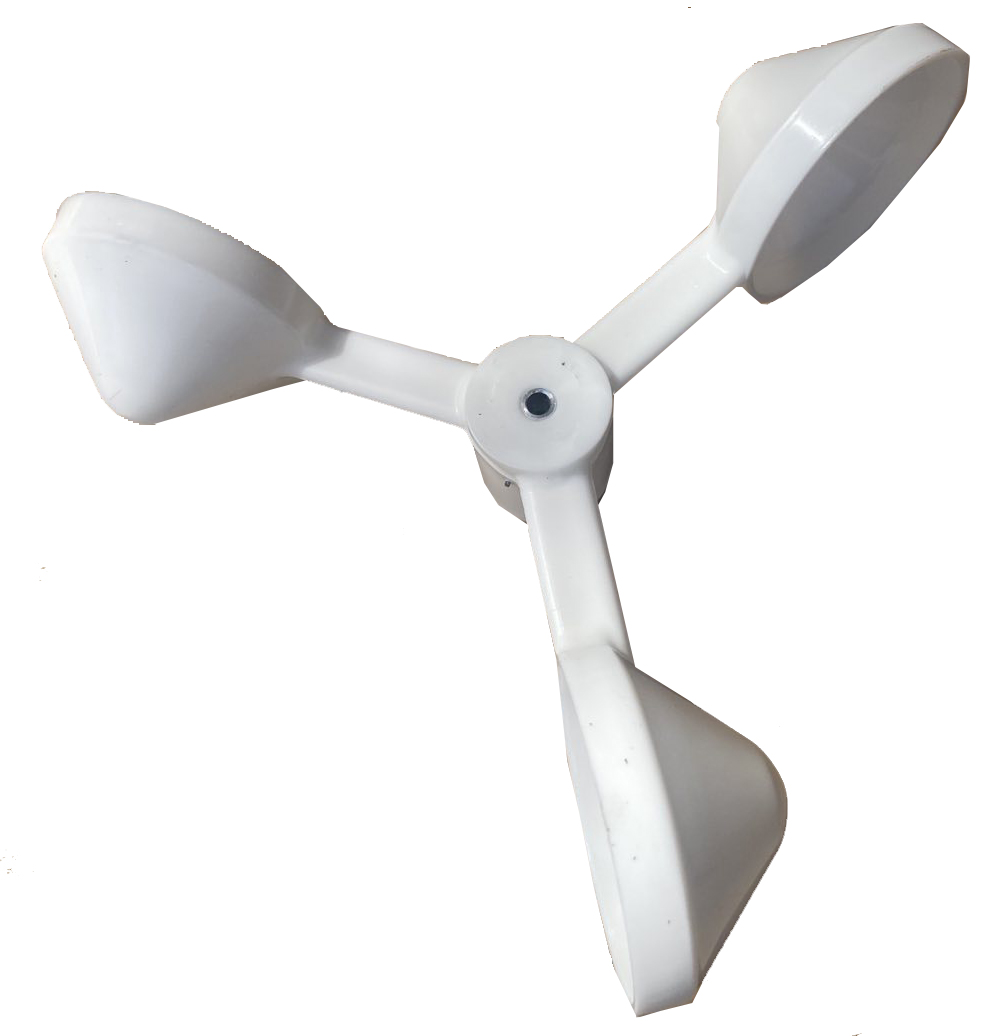

Крыльчатка АСЦ-3, АСЦ-Р
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
Анемометр цифровой сигнальный АСЦ-3 предназначен для определения скорости воздушного потока (ветра) в промышленных условиях, выделения опасных ветровых порывов и включения при этом сигнальных устройств.
-Анемометр предназначен для установки на существующие типы башенных, портальных, козловых кранов и другие объекты, требующие оборудования устройствами аварийной ветровой защиты.
-Датчик ветра рассчитан на установку на открытом месте таким образом, чтобы обслуживаемый объект не создавал для датчика ветровой “тени”. Блок контроля должен устанавливаться так, чтобы был обеспечен надежный обзор светового табло во время работы.
Область применения:
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатическое исполнение - У1 ГОСТ 15150-69; Степень защиты датчика IP 54 по ГОСТ 14255-69
Условия эксплуатации датчика от минус 50 °С до плюс 65 °С,
и относительной влажности до 95 % при температуре воздуха плюс 30 °С; Установочные и присоединительные размеры приведены на рис. 1
Срок службы датчика не менее 10 лет.
КОМПЛЕКТНОСТЬ
РАСПОЛОЖЕНИЕ КОНТАКТОВ ДСВ-2
|
Анемометр состоит из датчика скорости ветра, блока контроля, кабеля (соединительного, питания и нагрузки).
Анемометр предназначен для определения скорости воздушного потока (ветра) в промышленных условиях выделения опасных ветровых порывов и включения при этом сигнальных устройств.
Датчик скорости ветра ДСВ-2А (оптронный) предназначен для
преобразования скорости воздушного потока в частоту. Рисунок 1 Датчик скорости ветра.
1 – преобразователь, 2 – разъем, 3 – крыльчатка, 4 – колпачек, 5 – уплотнительная шайба, 6 – труба, 7 – винт крепления, 8 – стопорный винт.
|
