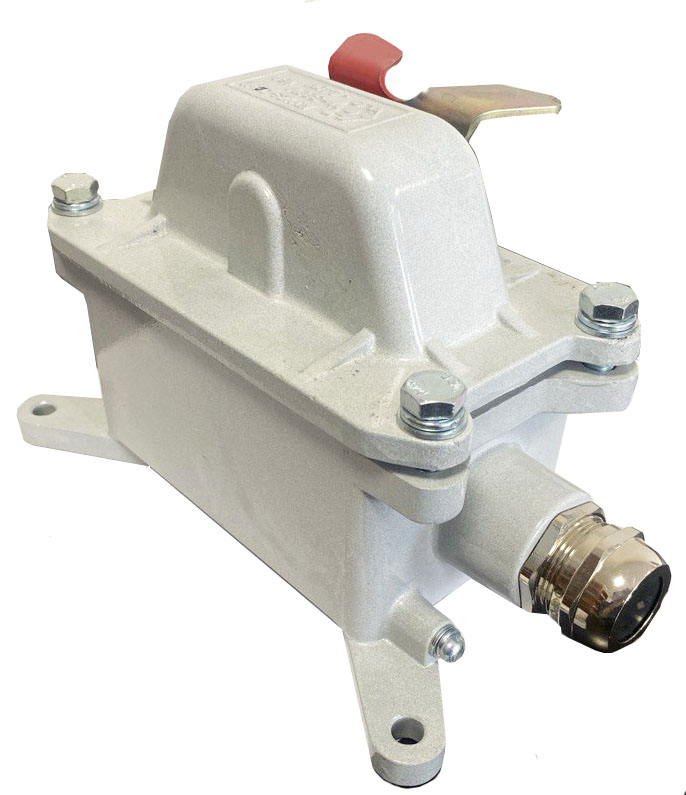

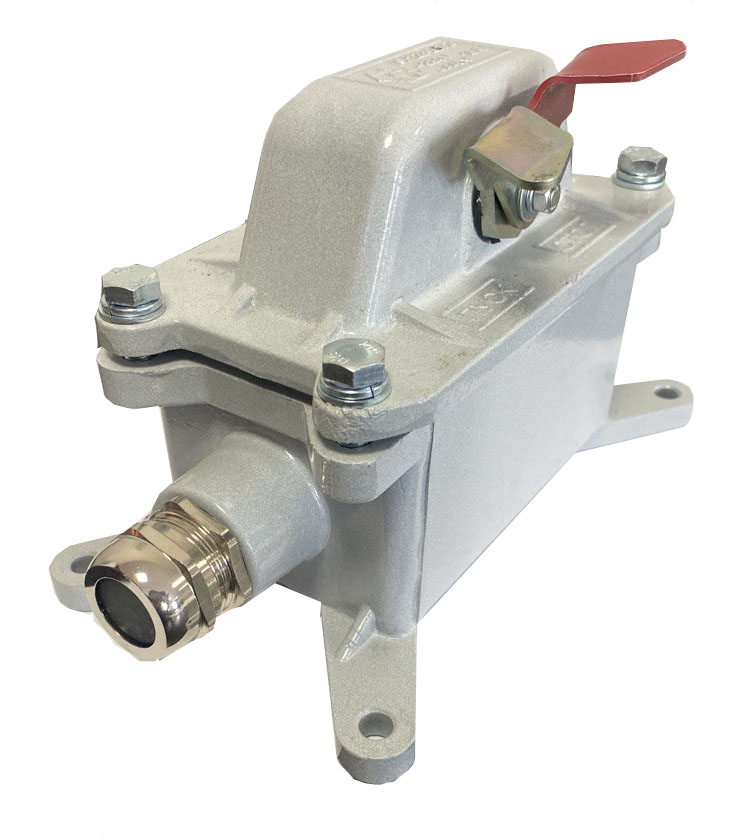

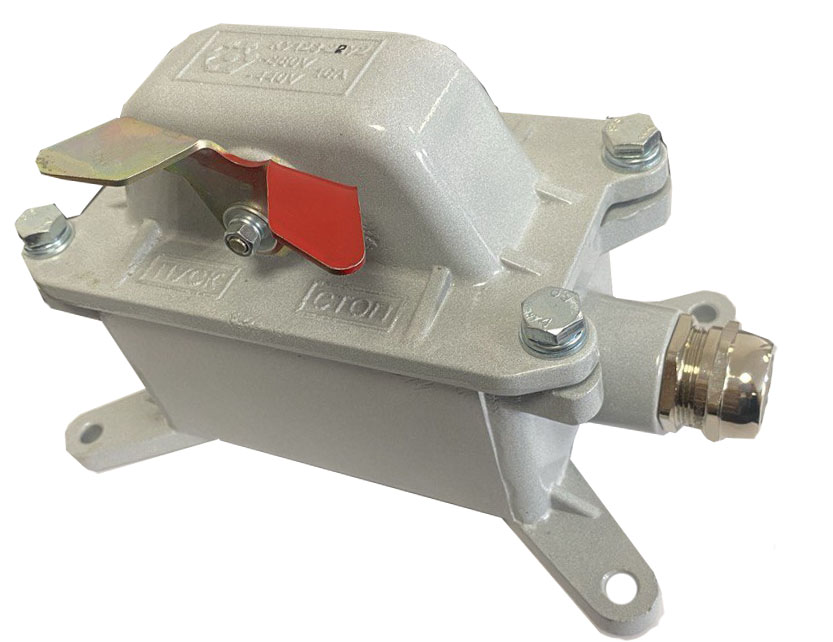

Выключатель концевой КУ 123-23

Артикул : УТ000002936

Выключатель концевой КУ 123-23

Товар в наличии

0 ₽

В избранное

Доставка по России - БЕСПЛАТНО
до ТК
Скидки до 10% + баллы до 10%
Центр поддержки и продаж

Полное описание
Техническое описание
Размеры
Сертификаты

Условия эксплуатации

Кнопочные посты управления (выключатели кнопочные) серии КУ123 предназначены для коммутации электрических цепей управления переменного тока частотой 50, 60 Гц, напряжением до 380 В и постоянного тока до 440 В.

Выключатели КУ123 применяются для дистанционного управления электромагнитными аппаратами (пускателями, контакторами) переменного и постоянного тока, а также в цепях сигнализации.

Структура условного обозначения КУ 123-ХХ Х2

КУ123-ХХ Х2:

КУ123 - буквенное обозначение вида кнопочного поста;

X - условное обозначение количества кнопочных элементов:

1 – один элемент;
2 – два элемента;
3 - три элемента;

X - условное обозначение диаметра проходного отверстия гнезда;

1 - 12 мм;
2 - 16 мм;
3 - 22 мм;

X - климатическое исполнение по ГОСТ 15150-69;

2 - категория размещения по ГОСТ 15543.1-89;

Высота установки над уровнем моря не более 4300 м.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и агрессивных паров, разрушающих металл и изоляцию.
Стойкость выключателей кнопочных к воздействию коррозийных агентов атмосферы соответствует ГОСТ 15150-69; атмосфера типа II.
Посты устойчивы к воздействию механических факторов внешней среды в соответствии с ГОСТ 17516.1-90.
Группа условий эксплуатации М7.
Степень защиты IР56 по ГОСТ 12254-80.
Рабочее положение в пространстве любое.
Усилие управления постом не должно превышать 40 Н.
Контактные зажимы кнопок постов выдерживают без механических повреждений воздействия крутящего момента, равного 1,18 Н·м (0,12 кгс·м).
Контактные соединения постов соответствуют требованиям ГОСТ 12434-83, раздел 2, при этом сечения медных проводов, подсоединяемых к зажиму, выбираются от 1,5 до 2x1,5 мм² или от 1,5 до 4,0 мм²; Сечение алюминиевых или алюмомедных проводов от 2,5 до 2x2,5 мм² или от 2,5 до 4,0мм².
Размер резьбы контактных зажимов при одном винте не менее М4.
Электрическое сопротивление и электрическая прочность изоляции постов соответствуют ГОСТ 2492-84.
Предельному износу подвергается контактный материал постов при падении напряжения, превышающем 1,5 В.
Номинальный режим работы постов продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный.

Наименование параметра	Значение параметра
Категория основного применения постов по ГОСТ 12434-83	DC-11, АС-11
Номинальный ток, А	16
Наименьшее рабочее напряжение переменное и постоянное, В	110
Наименьший рабочий ток, А	0,05
Номинальное напряжение по изоляции, В	660
Частота питающей сети, Гц	50 или 60

Габаритные размеры КУ-123
