Блок трубчатых электронагревателей взрывозащищенный ТЭНБВ 5Z-220
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
|
ТЭНБВ - Блок ТЭНБВ является взрывозащищенным с уровнем взрывозащиты "взрывобезопасный", с видами взрывозащиты "взрывонепроницаемая оболочка" и "масляное заполнение оболочки", имеет маркировку по взрывозащите «IExdIIBT4» и может применяться в помещениях класса B-Ia и наружных установках согласно ПУЭ, в которых могут образовываться взрывоопасные смеси паров и газов с воздухом категории 11А и 11В группы Т1, Т2, Т3, Т4

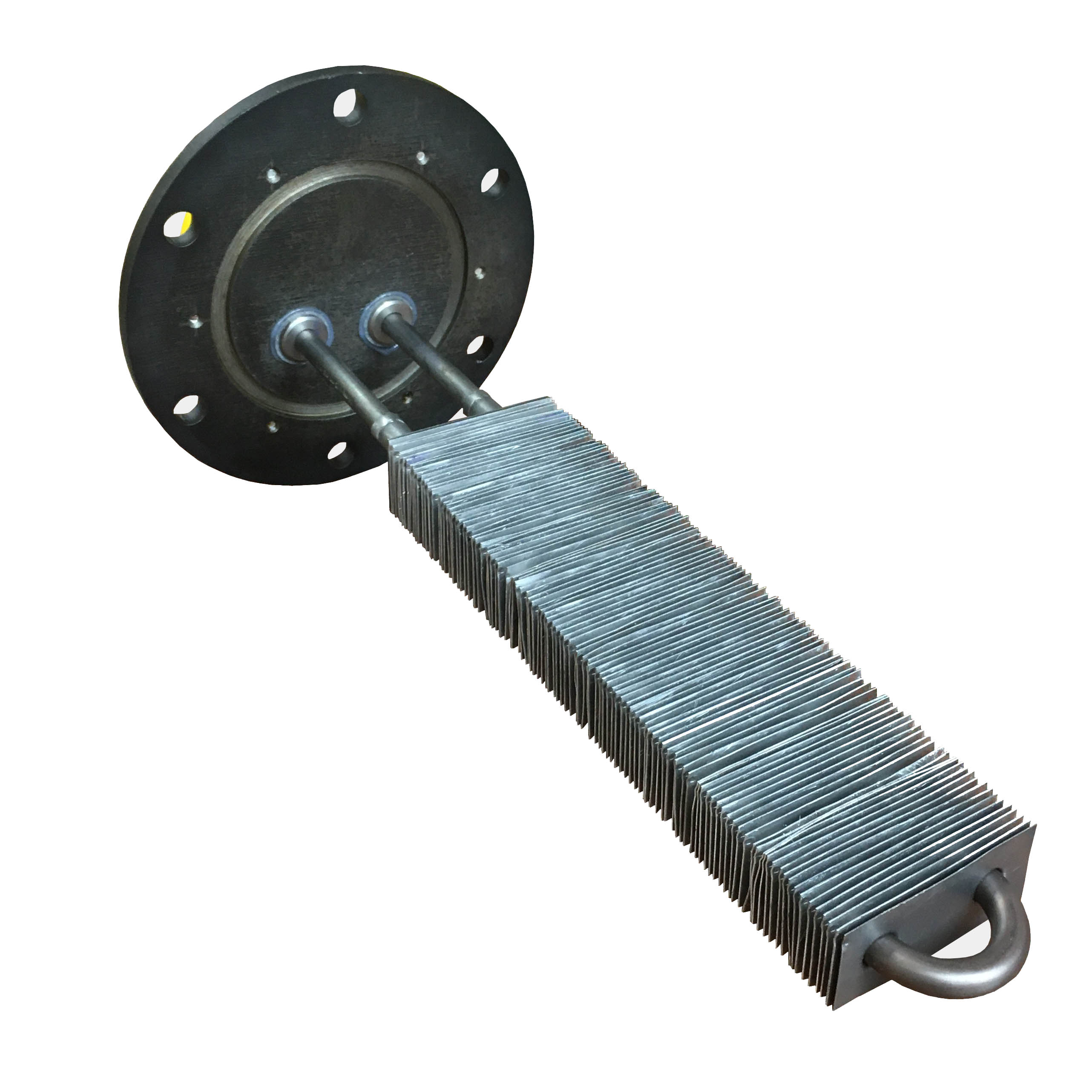

Блок ТЭНБВ с взрывонепроницаемой коробкой выводов состоит из следующих основных узлов: трубчатых электронагревателей, оребренных пластинами из алюминиевого сплава и взрывонепроницаемой коробки выводов единой конструкции для обоих типоразмеров блоков ТЭНБВ. |
|
|
Блок ТЭНБВ с взрывонепроницаемой коробкой выводов состоит из следующих основных узлов:
-электронагревателей ТЭН (1 или 2 в зависимости от мощности);
-взрывонепроницаемой коробки выводов единой конструкции.
Блок ТЭНБВ – компактное изделие жесткой конструкции, выполненное в нескольких модификациях, с номинальной потребляемой мощностью от 1 до 10 кВт включительно.
Трубчатый электронагреватель представляет собой стальную тонкостенную оболочку диаметром 13 мм U – образной формы. Внутри оболочки, соосно с ней расположена спираль из сплава (нихром) высокого омического сопротивления. Концы спирали закреплены контактной сваркой на контактных стержнях. Спираль в сборе с контактными стержнями представляет собой нагревательный элемент. Нагревательный элемент изолирован от внутренней поверхности оболочки прессованным порошком плавленой окиси магния – порошком периклазовым, обладающим жаростойкостью, высокой диэлектрической прочностью и хорошей теплопроводностью. Для увеличения электрического зазора на торцах ТЭН установлены проходные изоляционные втулки. Принцип работы ТЭН основан на выделении тепла при прохождении электрического тока через проводник высокого омического сопротивления (спираль). Тепловой поток от спирали проходит через порошок периклазовый, оболочку ТЭН к нагреваемой среде. ТЭН может иметь развитую активную поверхность за счет оребрения, выполненного из алюминиевых пластин, с целью снижения удельной поверхностной мощности до норм, установленных для данной рабочей среды. На концах ТЭН закреплены сваркой в среде аргона штуцера. Наличие оребрения оговаривается при заказе блока.
-Сборка электронагревателя с основанием взрывонепроницаемой коробки выводов выполнена закреплением штуцеров ТЭН гайками через паронитовые прокладки. Гайки предохранены от самооткручивания пружинными шайбами. При количестве ТЭН более 2-х, закрепление во фланце может осуществляться аргонно-дуговой сваркой.
Собранные с взрывонепроницаемой коробкой выводов электронагреватели представляют собой блок ТЭНБВ.
- На фланце коробки выводов для местного заземления предусмотрен наружный заземляющий зажим, у кабельного ввода внутри коробки выводов – внутренний заземляющий зажим.
-Ввод кабеля в коробку выводов осуществляется через втулку (корпус вводного устройства). Уплотнение кабеля обеспечивается упругим резиновым кольцом, шайбой и нажимным штуцером с контргайкой.
Коробка выводов представляет собой стальной колпак из листовой стали толщиной не менее 3 мм с приваренным к нему крепежным фланцем. Коробка крепится к фланцу нагревателя посредством 6 болтов М6х14 и составляет с ним взрывонепроницаемую оболочку. |
