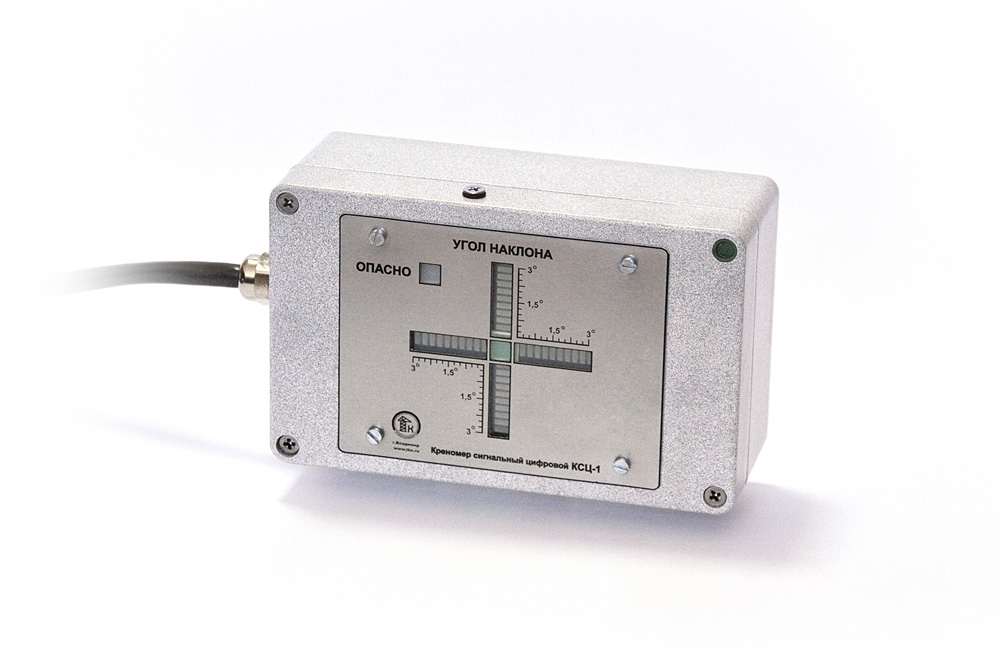

Креномер сигнальный цифровой КСЦ-1 (ВЫНОСНОЙ ИНДИКАТОР)
- Полное описание
- Техническое описание
- Размеры
- Сертификаты
Креномер сигнальный цифровой КСЦ-1 является прибором безопасности (далее прибор, креномер) обеспечивающим контроль установки рабочей платформы грузоподъемных механизмов в горизонтальное положение и включение внешнего исполнительного устройства при достижении предельного угла наклона.
Прибор предназначен для установки на грузоподъемные механизмы, безопасность работы которых связана с контролем горизонтального состояния рабочей платформы.
Прибор предназначен для установки на рабочей платформе механизма или в кабине.

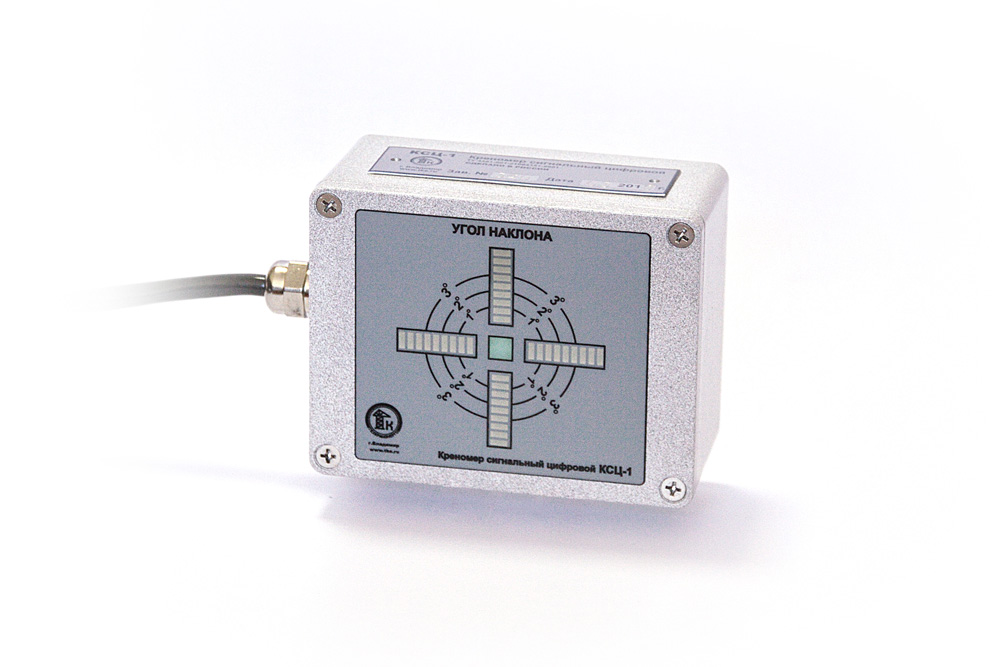

По дополнительному требованию креномер может быть дооборудован индикатором выносным КСЦ-1 углового положения механизма.
Данный прибор ограничивает функционирование механизма и обеспечивает оператора или других лиц эксплуатационной информацией и не является средством измерений.
Креномер сигнальный цифровой состоит:
1) платы датчика
2) платы контроля и индикации
3) платы питания
4) платы термокомпенсации
5) объединенных в едином корпусе
С помощью датчика, информация о перемещении корпуса креномера по двум взаимоперпендикулярным направлениям X, Y обрабатываются процессором и преобразуются в световую индикацию .
- Для контроля порогов “ВНИМАНИЕ” и “ОПАСНО” обеспечивается расчет суммарного угла по правилу векторного сложения угловых значений по осям X, Y.
- При наклоне креномера на угол свыше 2,5° от предельного угла контроля срабатывает прерывистая звуковая сигнализация индикатора выносного.
- При наклоне креномера на угол свыше 3° от предельного угла контроля срабатывает световая сигнализация (непрерывно горит индикатор “ОПАСНО”), контакты реле замыкаются. В индикаторе выносном звучит непрерывная звуковая сигнализация.
Креномер с индикатором выносным состоит из креномера сигнального цифрового и индикатора выносного.
На верхней части корпуса креномера устанавливается гарантийная пломба.
|
Технические характеристики:
|
Устройство креномера сигнального цифрового КСЦ-1
1- плата датчика; 2- плата контроля и индикации; 3- плата питания;
4- плата термокомпенсации; 5- световая индикация; 6- винт; 7- кнопка установки в ноль;
8- аварийный индикатор; 9- место установки гарантийной пломбы.
Контакты реле показаны условно.
Обший вид креномера сигнального цифрового КСЦ-1
с индикатором выносным КСЦ-1. Габаритные, присоединительные и установочные размеры.
1- Креномер сигнальный цифровой КСЦ-1;
2- Индикатор выносной КСЦ-1.
|
