Гидротолкатели ТЭ-50

     Артикул :  УТ000000623

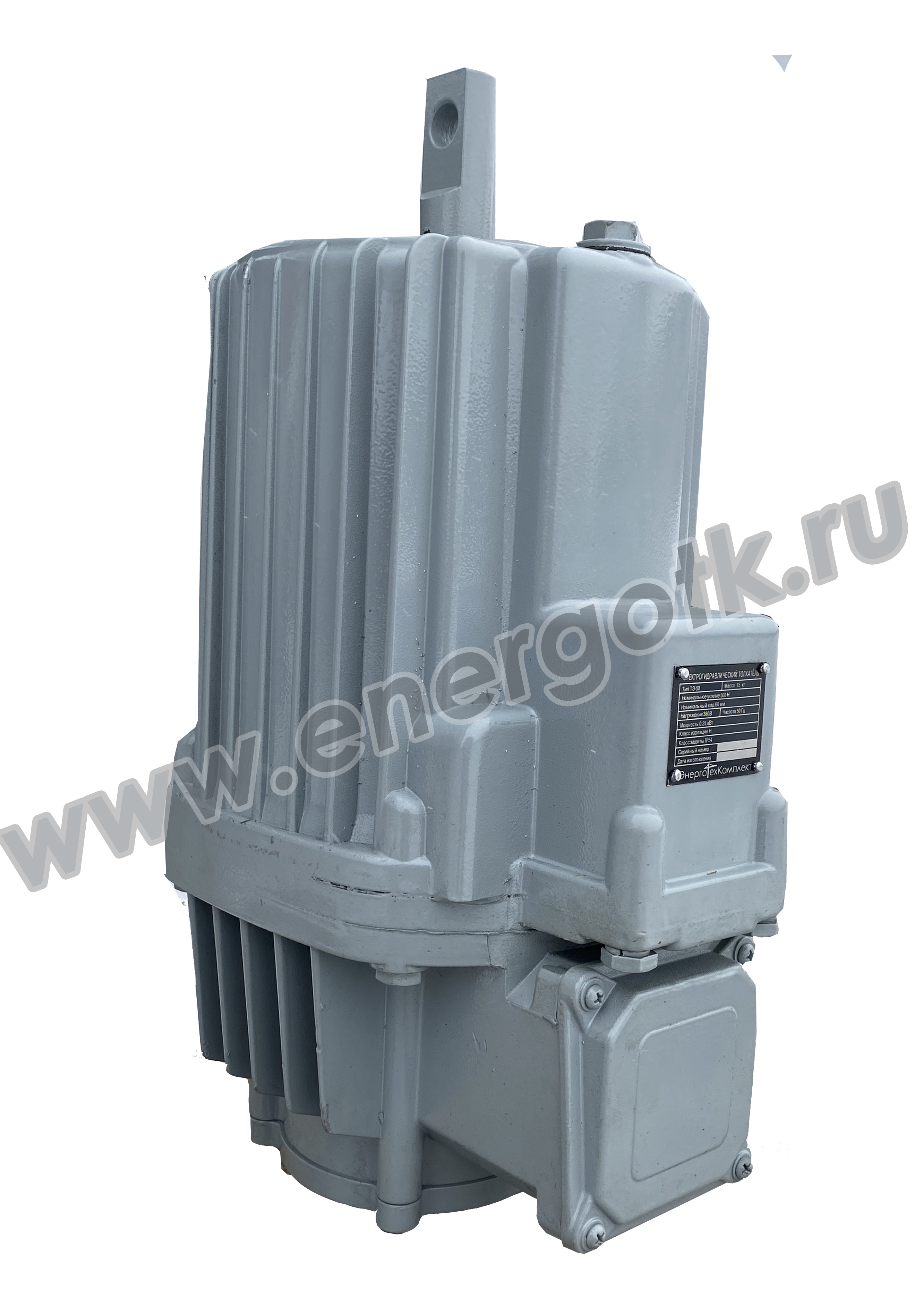

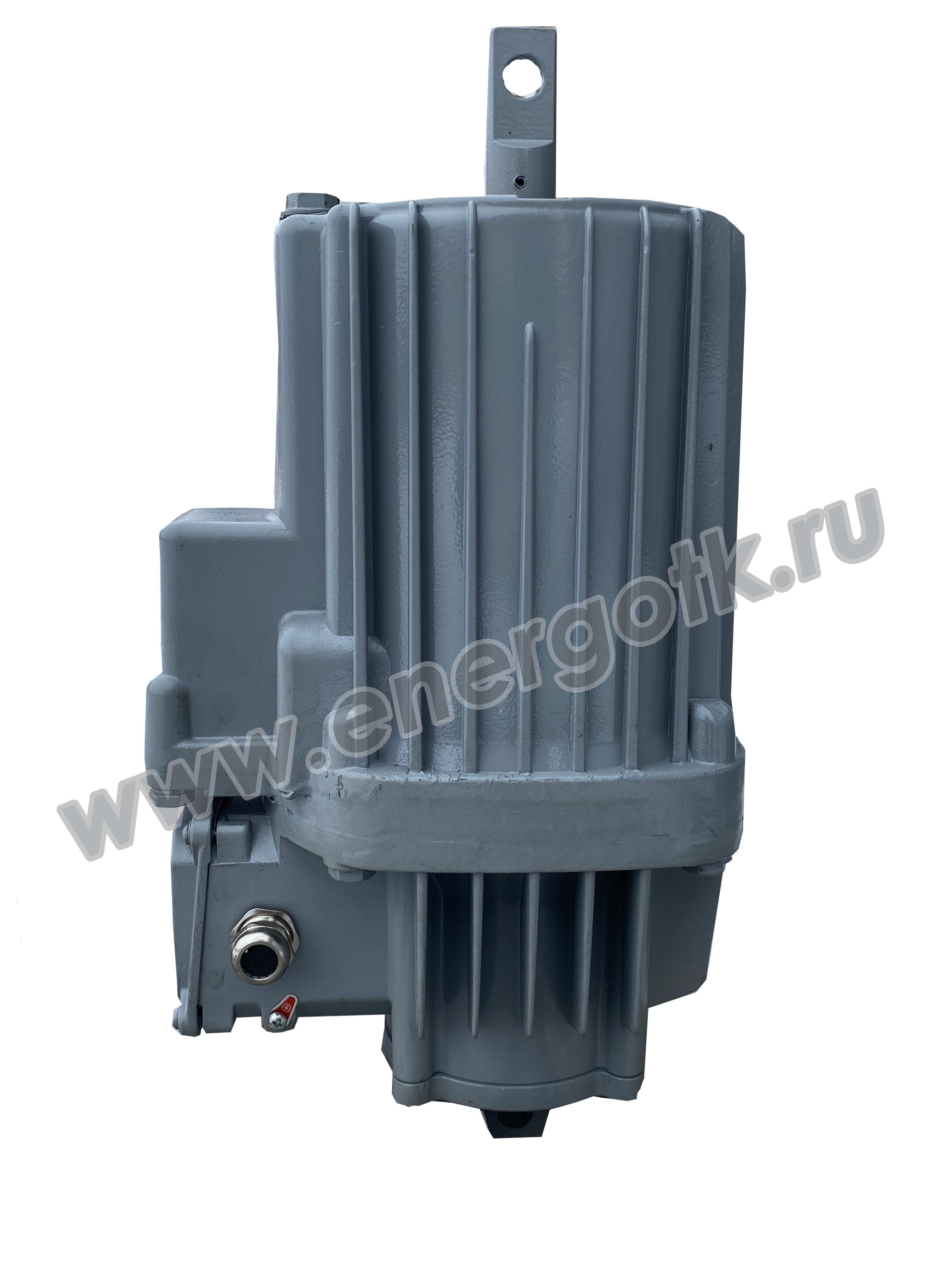

Гидротолкатели ТЭ-50

     Товар в наличии

16 300 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты

Гидротолкатели ТЭ-50 применяются в виде приводов пружинных для тормозов колодочного типа (типы ТКГ-300). Чаще относятся к оборудованию, поднимающему грузы. В новой серии усовершенствованы конструкция и эксплуатационные свойства. Уменьшены вес устройства на более чем 20%, время, за которое происходит подъема штока в условиях торможения. Из-за усиления конструктивных частей узлов существенно увеличен срок эксплуатации техники.
Эксплуатационные особенности

ТЭ 50 рассчитаны на эксплуатацию в цепях непостоянного тока напряжением до 380 В (частота 50Гц).

Рабочие климатические условия:

Модель гидротолкателя ТЭ-50 - рассчитана на температуру +40 - -15.

  • Модель ХЛ2 - температура +40 - -60.
  • Влажность в пределах 80%, если температура +20; 100%, если температура +25.
  • Среда не может содержать агрессивные газы, с концентрацией которых связана способна разрушать металл.
  • Должны быть соблюдены условия 100% взрывобезопасности.

Эксплуатация гидротолкателя ТЭ-50 в низких температурах в условии замены трансформаторного масла имеет место быть. В качестве заменителя выступает полиэтилсилоксан (ГОСТ 13004-77, ПЭС -3).

Свойства гидротолкателя

Основная функция гидротолкателей - преобразование электроэнергии в механическую энергию. Механизм толкателя представлен двигателем, поршнем со штоком, рабочим колесом и подшипниковым щитом.







Основные технические параметры электрогидравлических толкателей ТЭ-50
Характеристики толкателя
ТЭ-50
   Номинальное усилие подъема, Ньютон
500
   Ход штока, мм
60
   Время подъема штока, нагретое состояние, 25 градусов Цельсия, сек
0,4
   Объем рабочей жидкости, литр
3,7
   Количество включений в час
1200
   Масса толкателя с рабочей жидкостью, кг
15
Характеристики электродвигателя:
   Номинальная мощность, КВт
0,25
   Номинальный ток двигателя при 25 ± 10 градусах Цельсия, А
0,48
   Номинальное напряжение, В
380
   Частота тока, Герц
50
   Число оборотов двигателя (синхронное), обороты в минуту
2800
   Режимы работы
S1, S3



Состав изделия

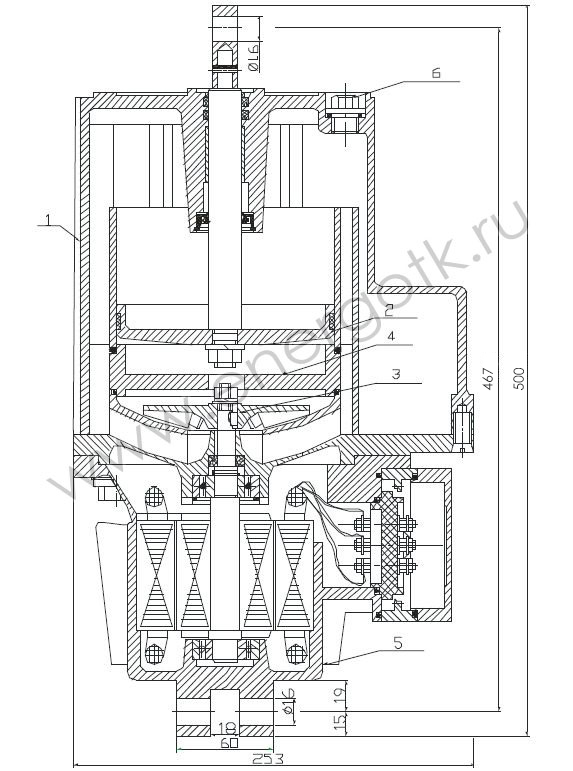

  • Толкатель (рис. чертежи) состоит из асинхронного электродвигателя 1, щита подшипников 2, корпуса 3 с цилиндром 6, колеса рабочего 4, корпуса насоса 5, поршня 7 со стоком. Заливка рабочей жидкости в камеру толкателя производится через отверстие в корпусе толкателя, закрываемое пробкой 10 с уплотнительным кольцом 11. Слив рабочей жидкости из камеры толкателя производится через тоже отверстие.

  • Электродвигатель 1 толкателя специального исполнения, с естественным охлаждением, фланцевый, «сухой», маслом не заполнен. На вал двигателя напрессован сердечник с кромкозамкнутой обмоткой из алюминия. Выводной устройство двигателя состоит из клемной панели 16, коробки выводов 14 и крышки 17.
    Клемная панель относительно станины электродвигателя уплотняется резиновым кольцом 15, а от воздействия влаги и пыли – уплотнительным кольцом 20. Уплотнение камеры толкателя со стороны электродвигателя осуществляется уплотнительным кольцом 12, уплотнение штока – одной манжетой 8 и сальниковым кольцом 9, вал электродвигателя уплотняется манжетой 13. Рядом с болтом заземления 18 находится сливной болт 19.

  • При работе электродвигателя колесо рабочее 4, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень 7 и поднимает его со штоком до верхнего положения. Поршень остается в верхнем положении до тех пор, пока работает двигатель. При выключении двигателя колесо рабочее останавливается и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз, обслуживаемый механизм приводится в исходное положение.
