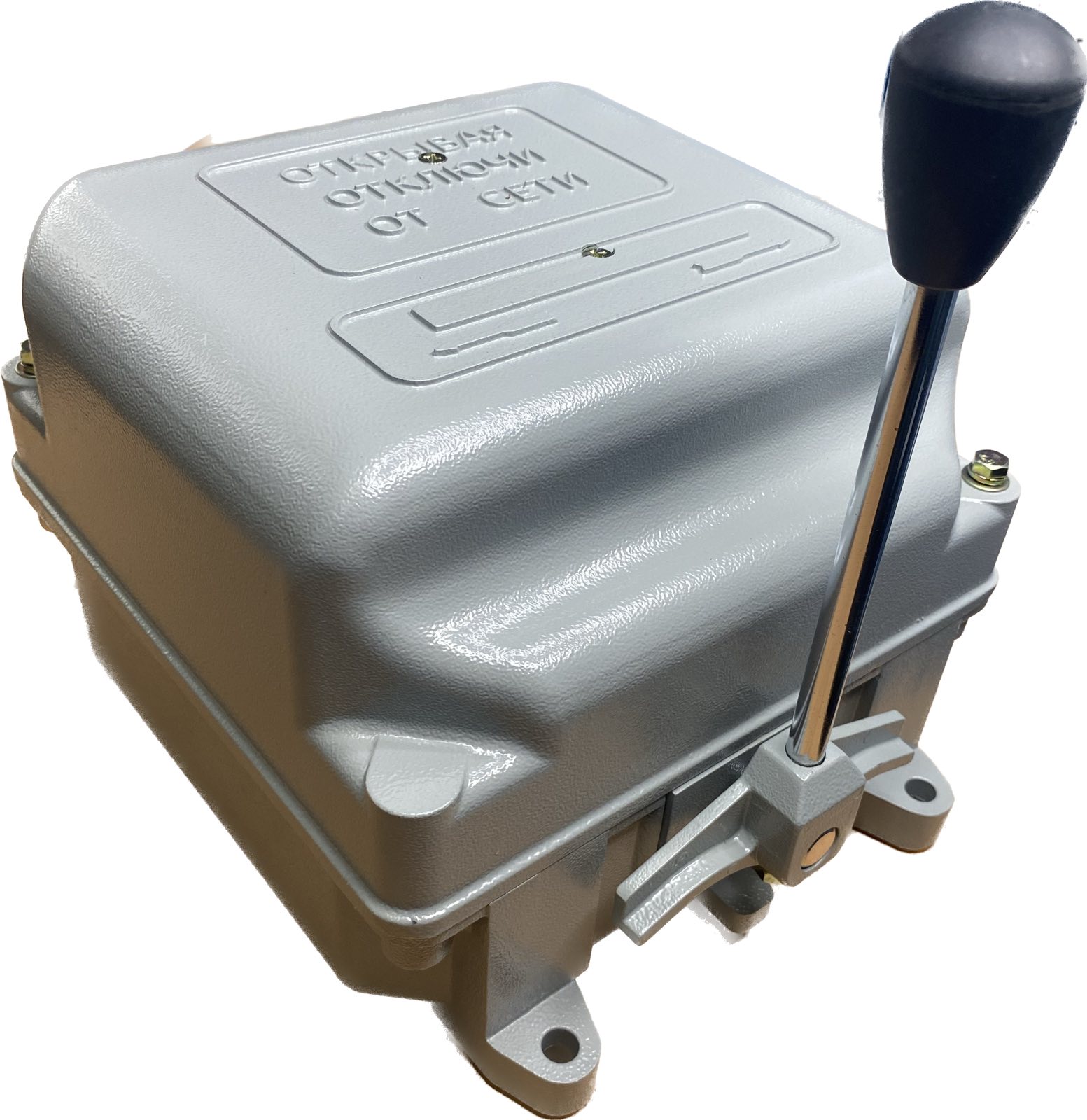

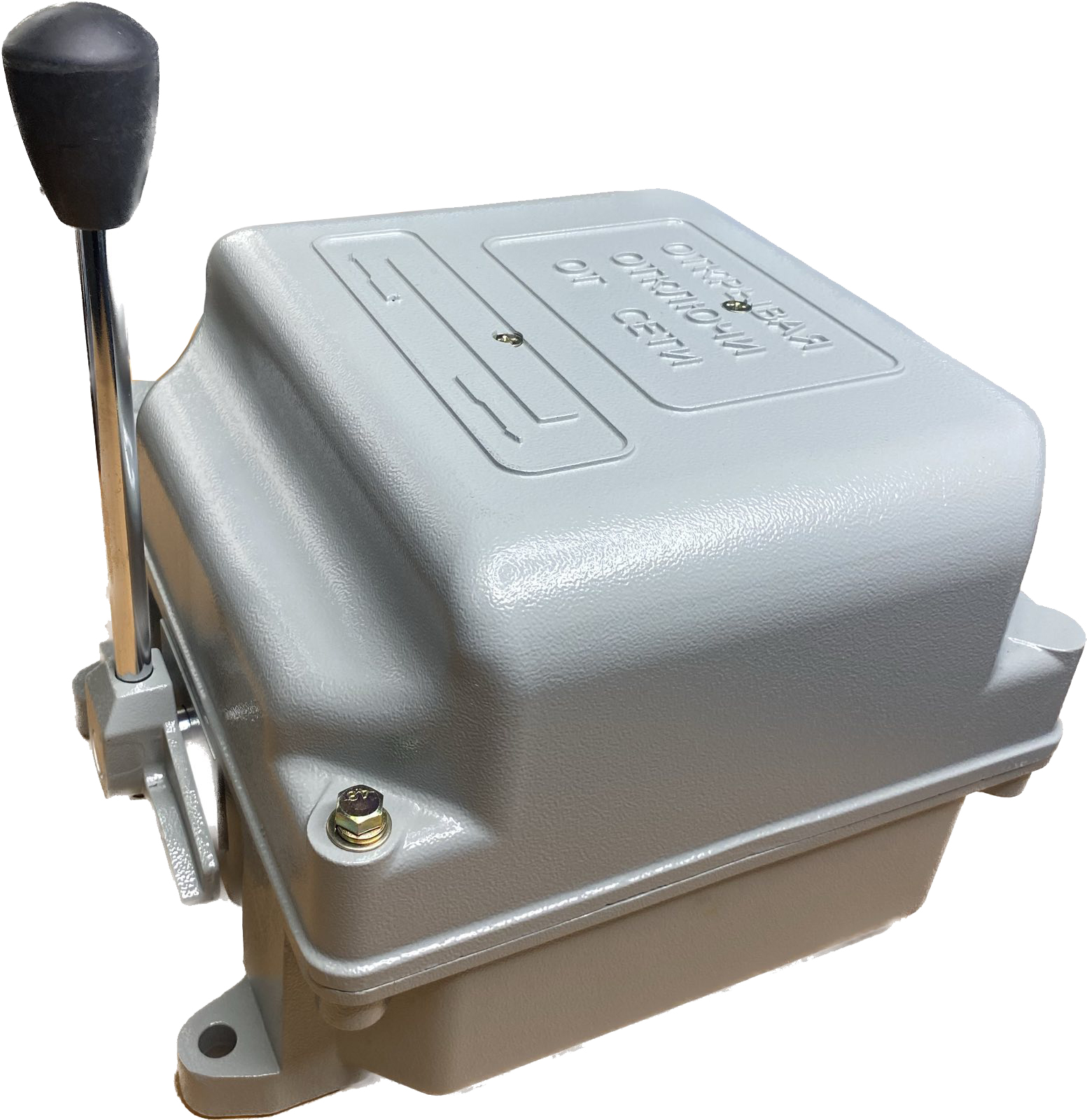

Контроллер ККТ-62

Контроллеры серии ККТ используются для управления процессом работы  электродвигателя, т. е. включения электродвигателя, регулирования его скорости, а также остановки и/или реверсирования. В качестве контроллеров, которые применяют на башенных и мостовых кранах, служат кулачковые контроллеры серии ККТ-62

Силовые кулачковые контроллеры серии ККТ относят к следующей категории: аппараты ручного непосредственного управления.

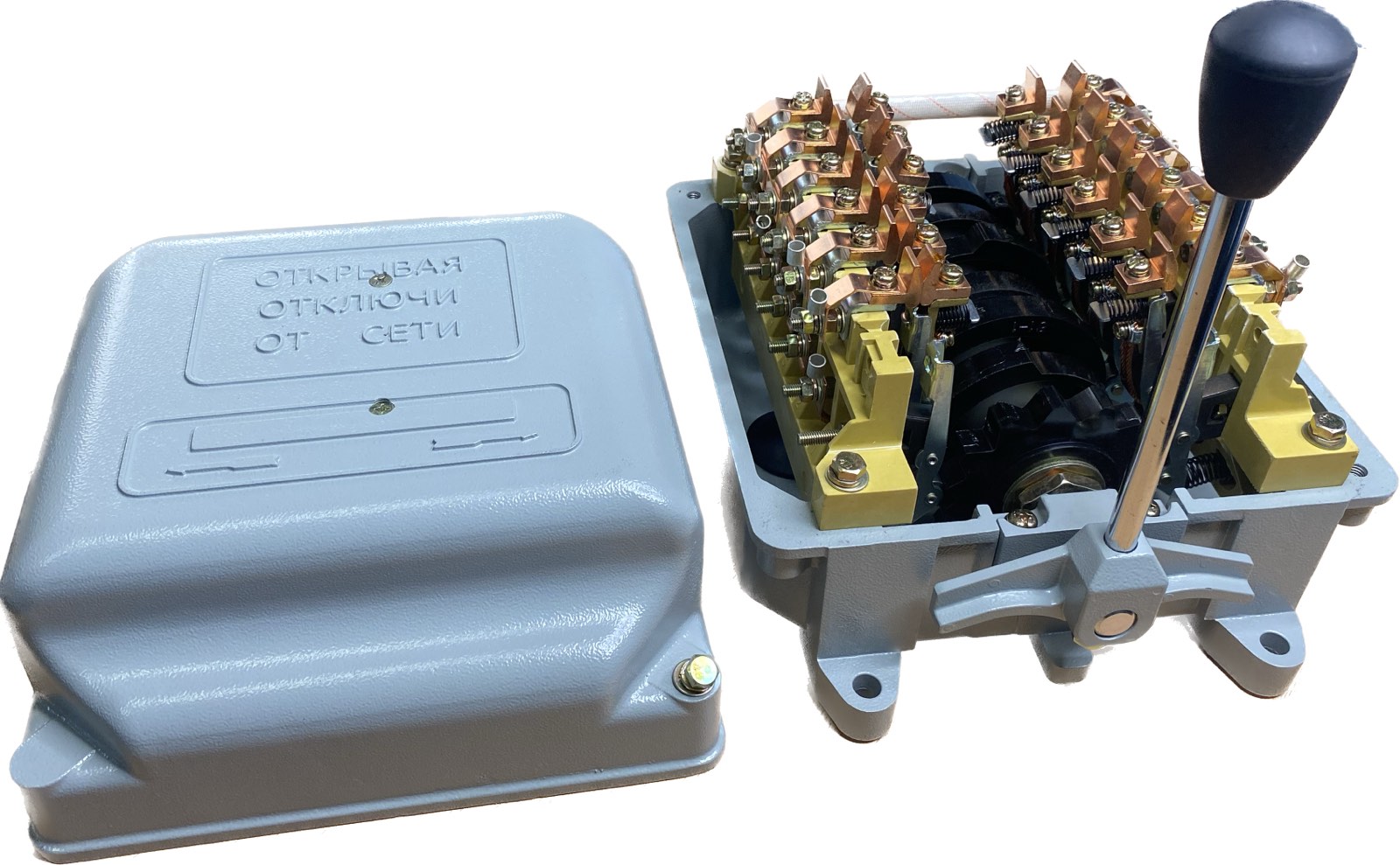

По сути, конструкции контроллеров серии ККТ однотипны. В их корпусе размещен кулачковый барабан, представляющий из себя вал на 2-х шариковых подшипниках с набором из 6-ти пластмассовых кулачковых шайб, имеющих определенный профиль, который соответствует заявленной диаграмме замыканий/размыканий контактов. С 2-х сторон барабана размещаются контактные ком-ные элементы по 6-ть штук с каждой стороны. Контроллеры кулачковые серии ККТ 62 содержать два ряда, то есть каждая кулачковая шайба барабана управляет единовременно 2-мя контактными элементами. В то время как ролик рычага контактирующего элемента размещается во впадине кулачковой шайбы, контакт замкнут под усилием пружины. Если вал поворачивается в такое положение, чтобы ролик находился на гребне кулачка, рычажок  повернется и контакты разомкнутся. Используя шайбы с разным профилем, в результате получают нужную последовательность размыкания и замыкания контактов. Контроллеры ККТ 62 так же оснащены фиксирующим механизмом, благодаря которому остановка вала барабана осуществляется в положении, которое соответствует полному размыканию или полному замыканию контактов.

Контроллеры серии ККТ 62 используются  с соблюдением следующих эксплуатационных условий:

Наименование параметра
Значение параметра для ККТ 62
Количество электрич. цепей
12 цепей
Ресурс коммутационного износа (увеличен с 0,3 циклов ВО за счет использования спеченных медных контактов)
1,106 циклов ВО
Климатич. исполнение
Возможно при У2, УХЛ2, Т2
Степень защиты контроллера
IP40
Группа контроллера с точки зрения радиопомех
8 ГОСТ 16842
Применение контроллеров
В цепях переменного тока
Уровень шума
СН2.2.4/2.1.8-562-96
Охлаждение
Естествен.
Технич. условия
ТУ 3458-001-14844026-2010
Условия по мех. факторам
М3
Соответствие нормативным документам
МЭК



Для зарегистрированных пользователей доступны технические данные, схема нумерации контактов контроллера, таблицы включений и  габаритные размеры контроллеров ККТ.

Для дальнейшего ознакомления с подробной технической информацией о товаре, Вам необходимо зарегистрироваться или авторизоваться.

E-mail: Пароль:



Название Цена, рубКоличествоСделать заказ
Контроллер ККТ-61   описание     5 400
купить
Контроллер ККТ-62   описание     5 400
купить
Контроллер ККТ-63   описание     5 400
купить
Контроллер ККТ-68   описание     5 400
купить
