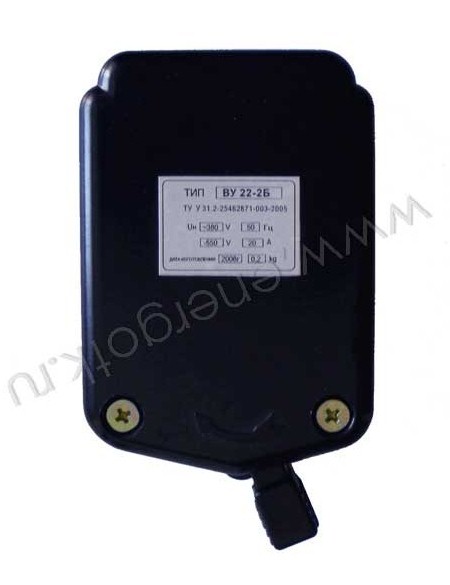

Выключатель 22-2 20А Б1

     Артикул :  00000001783

Выключатель 22-2 20А Б1

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание

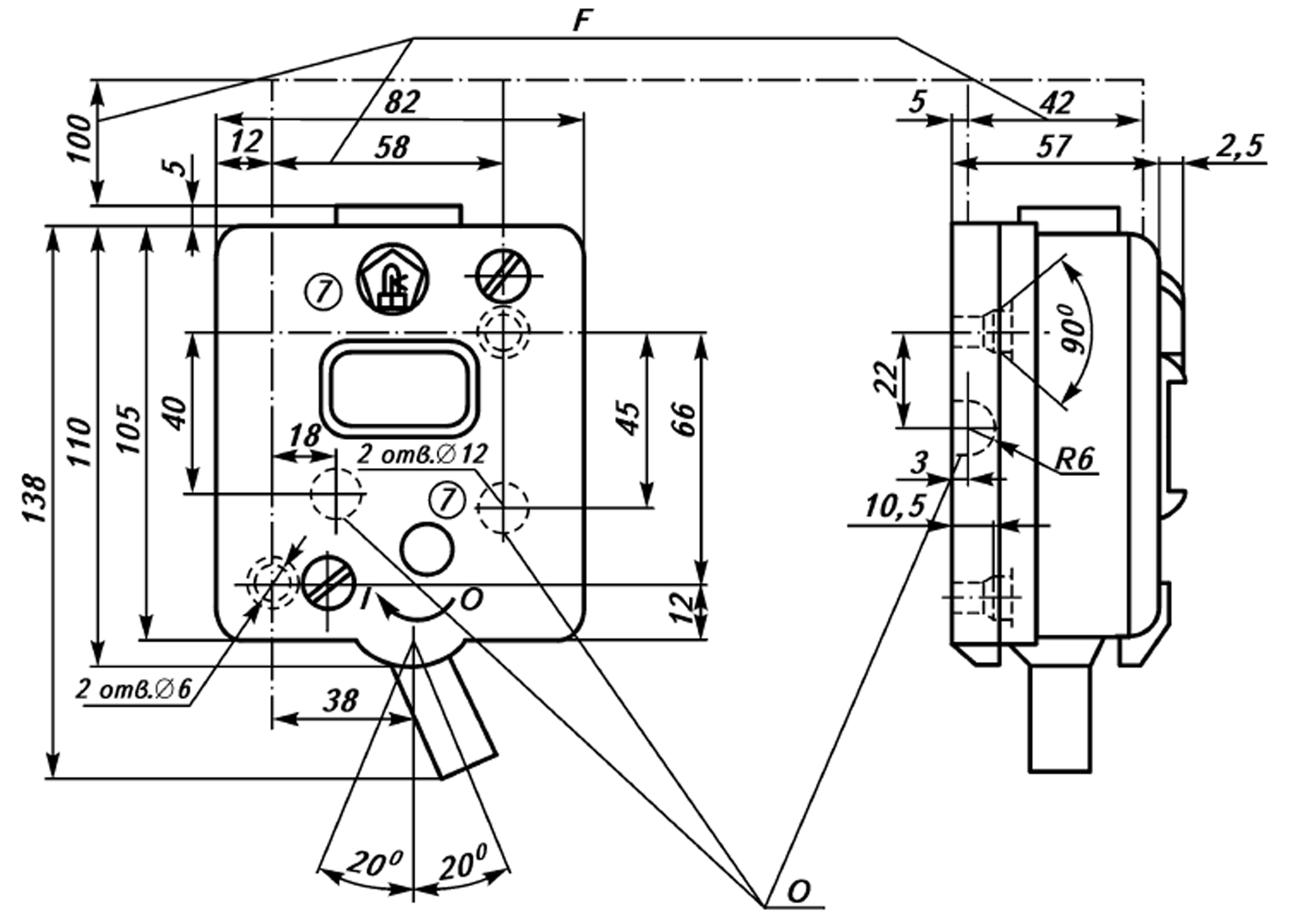

  • Размеры
  • Сертификаты

Конечный выключатель ВУ 22 используется при необходимости продолжительного проведения тока в номинальном режиме и/или с целью оперативных включений/отключений цепей постоянного и переменного тока (частотой 50 Герц). ВЫключатели ВУ 22 используются в тяговом и крановом электрооборудовании.

Конечные выключатели могут так же обозначаться как - концевые, путевые, выключатели управление и т.д., но принцип их работы от этого не изменяется.



Изготавливаются конечные выключатели со следующими характеристиками: - однополюсные; - одноступенчатые; - с принудительным гашением дуги; - с ручным оперированием независимого действия.

В зависимости от способа фиксирования коммутационных положений выключатели изготавливаются без самовозврата и с фиксацией ком. положения (О - I) через 40 %.

Конечные выключатели производятся с одним переключающим контактом из стали, который выполнен с медной накладкой.

Структура условного обозначения выключателей ВУ 22






Обозначение типоисполнения
Обозначение основного конструкторского документа
Конструкция
Номинальное напряжение
Номинальный ток, А
Вкл. и откл. токи, А
Масса не более, кг
Вид климатического исполнения
Пост. ток
Перем. ток
Постоян.
Перемен.
УЗ
ТЗ
ХЛЗ
ВУ 22-2Б1
2ТД610.018-4
2ТД610.024-4
2ТД610.035-4
С ручным возвратом
С гашением
550

20
20

0,6
-2Б2
-6


750
2
2
-2Б4
-12


Без гашения
110
500
20
5
15
0,5
-2Б5
-13


250
380
40
1
20
-2Б8
-17


110
500
до 20
5
15
ВУ22-4А1
2ТД.610.023


С самовозвратом
Без гашения
220
380
20
2
20
0,3
ВУ22-4Б2
2ТД.610.021


С ручным возвратом
