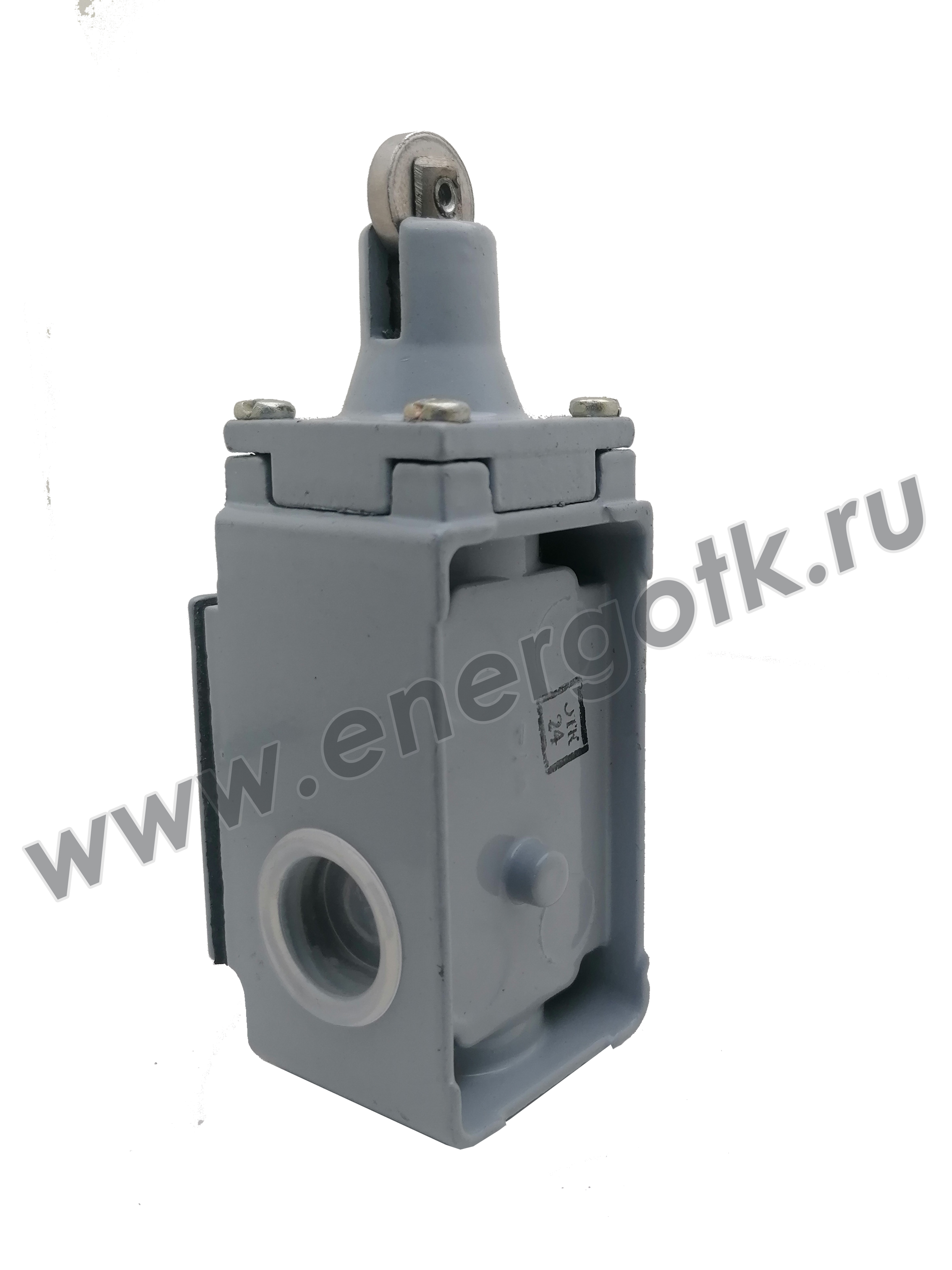

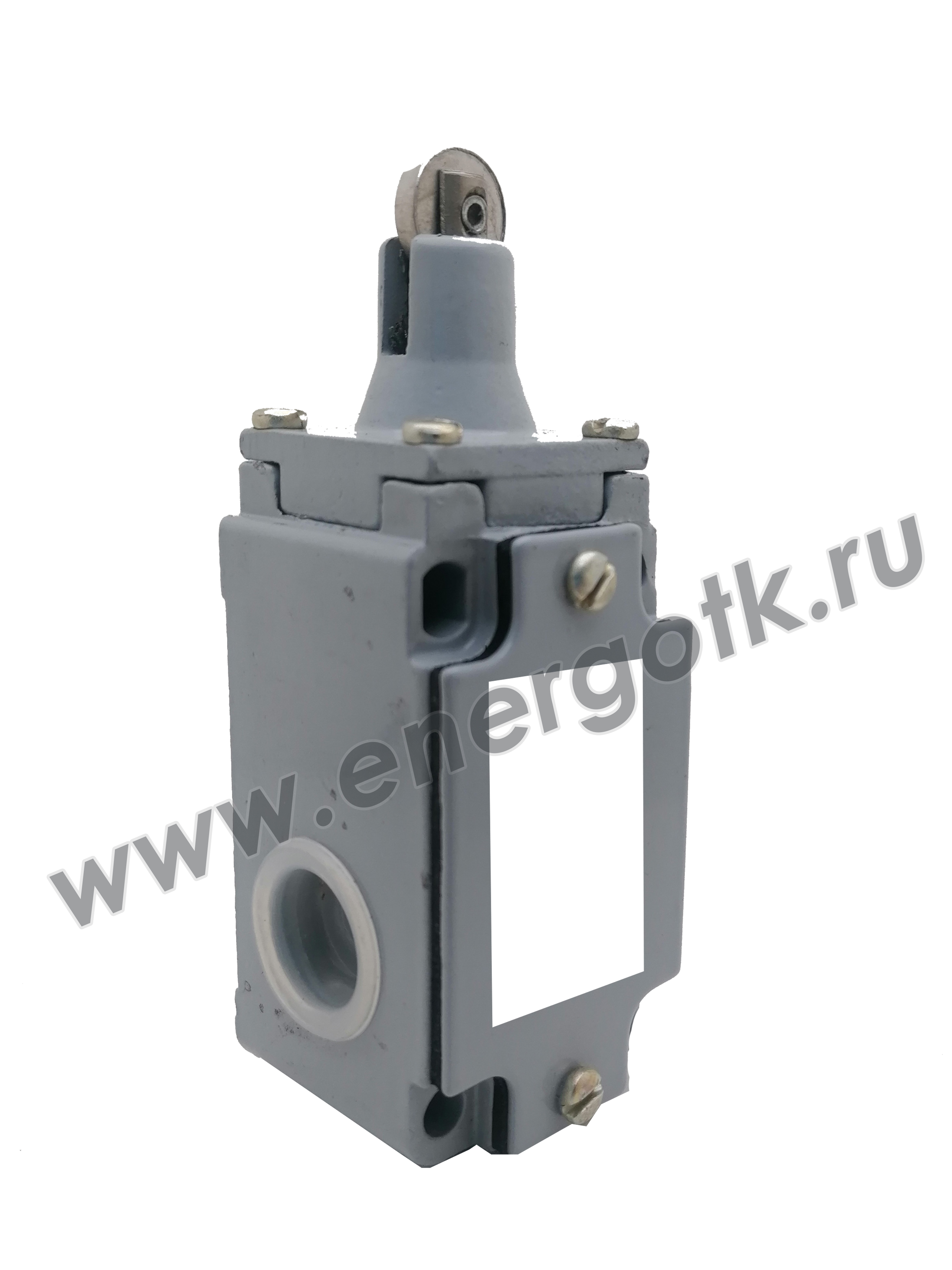

Выключатель ВП15К21Б-221-54У2.8

     Артикул :  УТ000001906

Выключатель ВП15К21Б-221-54У2.8

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты



Выключатели конечные серии ВП предназначены для коммутации электрических цепей управления напряжения 220В 50Гц или постоянного напряжения до 400В под воздействием управляющих упоров путем замыкания контактов в определенных точках пути контролируемого объекта.



Пример условного обозначения выключателя: ВП 15 К21-Б231-54У2.8; ВП 15 К21-Б231-54У2.3.





Наименование
Вид привода
Исполнение по типу срабатывания, схема
Тип контактов
Степень защиты
ВП 15К-21А-211-54 У2.3
толкатель
полумгновенный

1з+1р
IP54
ВП 15К-21А-221-54 У2.3
толкатель с роликом
ВП 15К-21А-231-54 У2.3
рычаг с роликом
ВП 15К-21А-291-54 У2.3
рычаг с роликом, рег. по длине
ВП 15К-21Б-211-54 У2.3
толкатель
ВП 15К-21Б-221-54 У2.3
толкатель с роликом
ВП 15К-21Б-231-54 У2.3
рычаг с роликом
ВП 15К-21Б-261-54 У2.3
рычаг с регулировкой по длине
ВП 15К-21Б-291-54 У2.3
рычаг с роликом, рег. по длине
ВП 15К-21А-211-54 У2.8
толкатель
прямой

ВП 15К-21А-221-54 У2.8
толкатель с роликом
ВП 15К-21А-231-54 У2.8
рычаг с роликом
ВП 15К-21А-291-54 У2.8
рычаг с роликом, рег. по длине
ВП 15К-21Б-211-54 У2.8
толкатель
ВП 15К-21Б-221-54 У2.8
толкатель с роликом
ВП 15К-21Б-231-54 У2.8
рычаг с роликом
ВП 15К-21Б-261-54 У2.8
рычаг с регулировкой по длине
ВП 15К-21Б-291-54 У2.8
рычаг с роликом, рег. по длине



Принципиальная схема прямого действия

Принципиальная схема полумгновенного действия

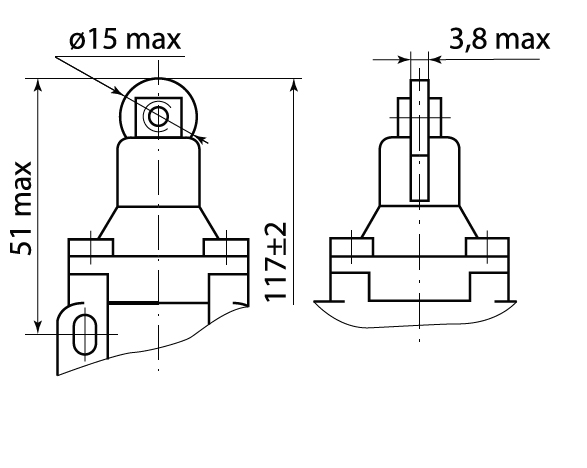

Габаритные размеры (мм)
