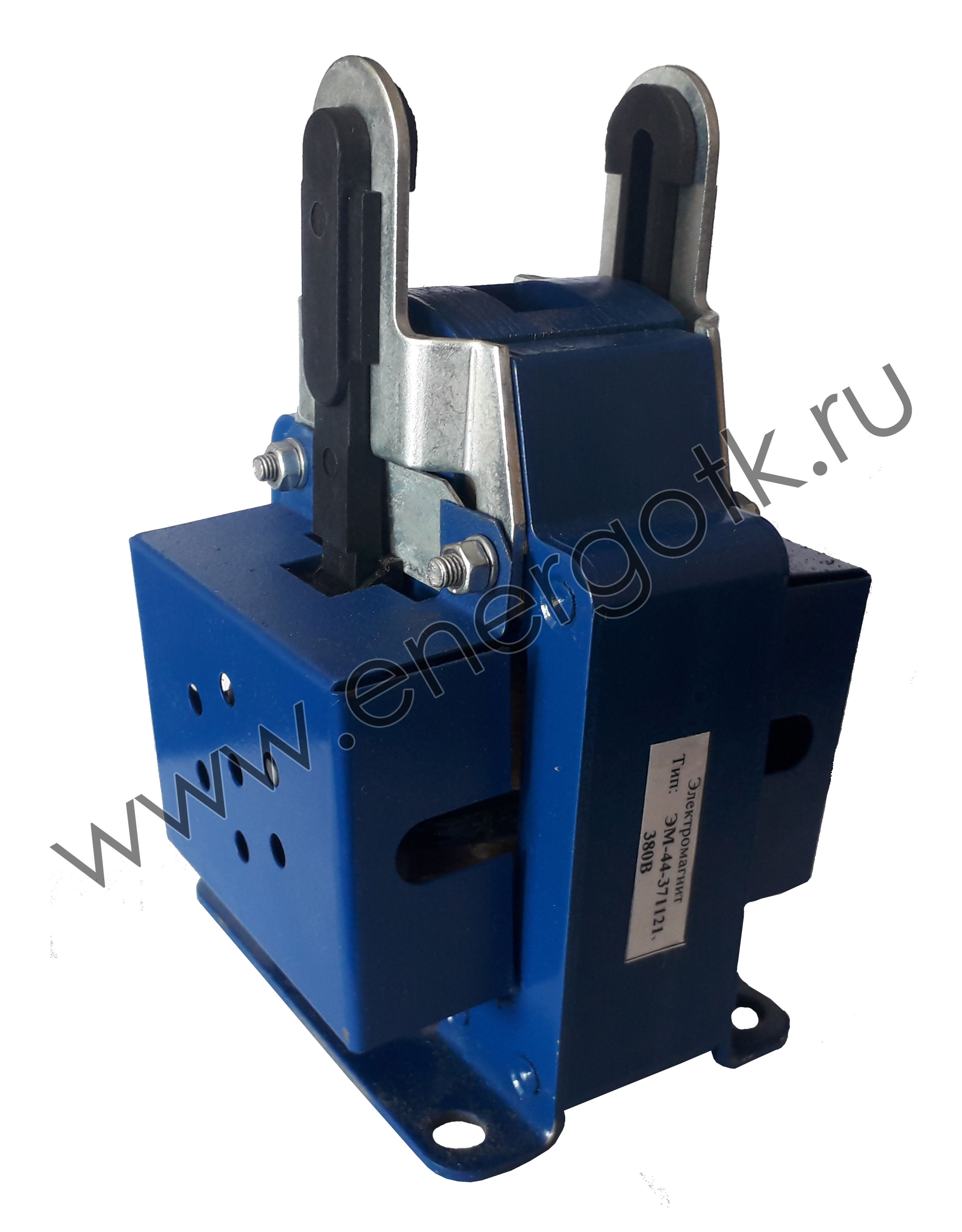

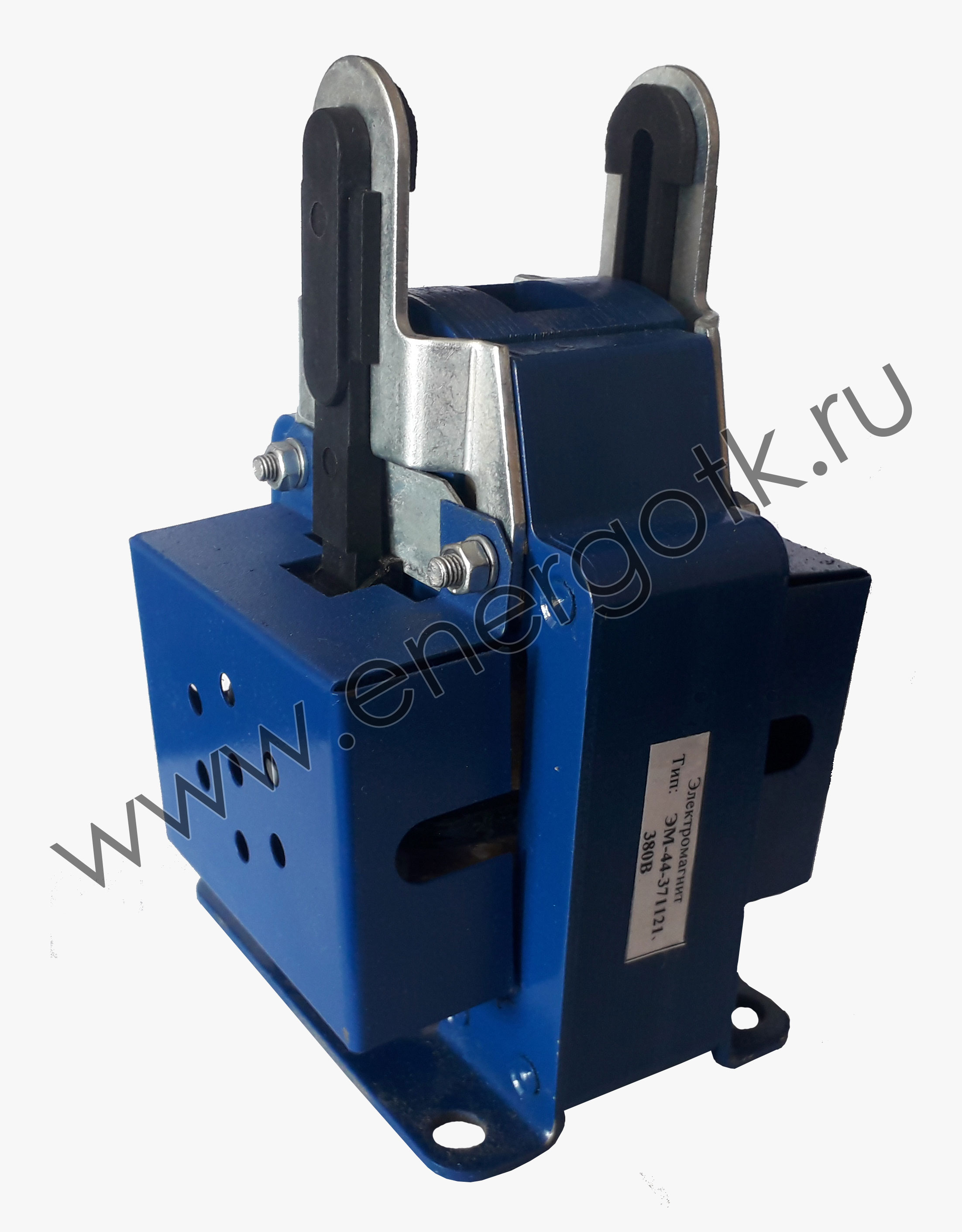

Электромагнит ЭМ 44-37 1121 220В

     Артикул :  УТ000002248

Электромагнит ЭМ 44-37 1121 220В

     Товар в наличии

0 ₽




В избранное
  • Доставка по России - БЕСПЛАТНО
    до ТК
  • Скидки до 10% + баллы до 10%
  • Центр поддержки и продаж
  • Полное описание
  • Техническое описание
  • Размеры
  • Сертификаты




СТРУКТУРА УСЛОВНОГООБОЗНАЧЕНИЯ ЭМ44-ХХ-1ХХ1-20-ХЗ:
ЭМ- электромагнит;
44 - номер серии;
XX- габаритэлектромагнита (31, 32, 33, 37);
1- обозначение рода тока (переменный);
X- исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 3 -толкающееи тянущее);
X- режим работы (относительная продолжительность включения 2 - ПВ 100%,4 - ПВ 40%, 6 - ПВ 15%); 1- с гибкими выводами; 20- исполнение по степенизащиты (IP20); ХЗ - климатическое исполнение (У, Т) икатегория размещения (3).




УСЛОВИЯ ЭКСПЛУАТАЦИИ

-Высота над уровнем моря до 4300м.
-Диапазон рабочих температур от -40 до +45°С.
-Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а так же агрессивных газов и
паров в концентрациях,разрушающих металлы и изоляцию.
-Рабочее положение в пространстве вертикальное с допустимым отклонением 5°влюбую сторону
-Охлаждение естественное.
-Гарантийный срок электромагнитов - 1 год со дня ввода в эксплуатацию

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип электро­магнита
Ном. ходякоря, мм
Относительнаяпродолжи­тельностьвкл.,ПВ, %
Ном.тяговоеусилие, N
Ном. частота включенийвчас
Времясрабаты­вания,мс
Времявозвра­та,мс
Ном. активная мощность, Вт,неболее
Противодей­ствующееусилие,Н
началь­ное
конеч­ное
ЭМ44-31
15
100
40
15
21
25
30
2200
1600
800
200
220
220
250
16
25
32
7
9
15
35
37
45
ЭМ44-32
20
100
40
15
30
36
43
2000
1000
500
250
275
275
300
17
28
35
15
20
25
45
50
65
ЭМ44-33
20
100
40
15
50
60
75
1800
900
450
250
275
275
300
22
36
45
30
40
55
70
80
95
ЭМ44-37
30
100
40
15
105
120
150
900
600
300
150
280
300
200
66
100
130
60
70
90
80
100
120















Типэлектромагнита
ЭМ44-31
ЭМ44-32
ЭМ44-33
ЭМ44-37
Номинальноенапряжениепитания, В
110, 127, 220, 230, 380, 400, 415, 440, 500 длячастоты 50 и 60Гц
Механическаяизносостойкость, млн. циклов
4
4
4
1.6
Масса, кг
0.8
1.25
1.35
4.0






Электромагниты работают при колебаниях напряжения питающей сети в пределах от 0.9 до 1.1 номинального.

Типэлектро­магнита
ПВ, %
Ход якоря, мм
30
25
20
15
10
8
5
3
0
Тяговое усилие, Н
ЭМ44-31
100
-
-
-
21.0
21.5
23.5
25.5
28.5
55.0
40
-
-
-
25.0
25.5
27.5
29.5
32.5
62.5
15
-
-
-
30.0
30.5
33.5
35.5
38.5
72.5
ЭМ44-32
100
-
-
30.0
33.0
37.0
38.0
40.0
44.0
75.0
40
-
-
36.0
39.0
43.0
44.0
46.0
50.0
90.0
15
-
-
43.0
46.0
50.0
51.0
53.0
57.0
107.5
ЭМ44-33
100
-
-
50.0
52.0
53.0
55.0
60.0
65.0
125.0
40
-
-
60.0
62.0
63.0
65.0
70.0
75.0
150.0
15
-
-
75.0
77.0
78.0
80.0
85.0
90.0
187.0
ЭМ44-37
100
105.0
120.0
125.0
140.0
165.0
-
180.0
-
262.5
40
120.0
140.0
150.0
165.0
185.0
-
206.0
-
300.0
15
150.0
175.0
185.0
210.0
230.0
-
250.0
-
375.0

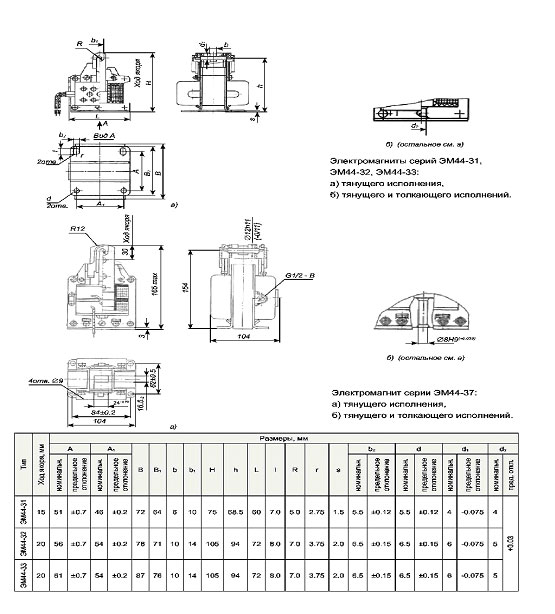

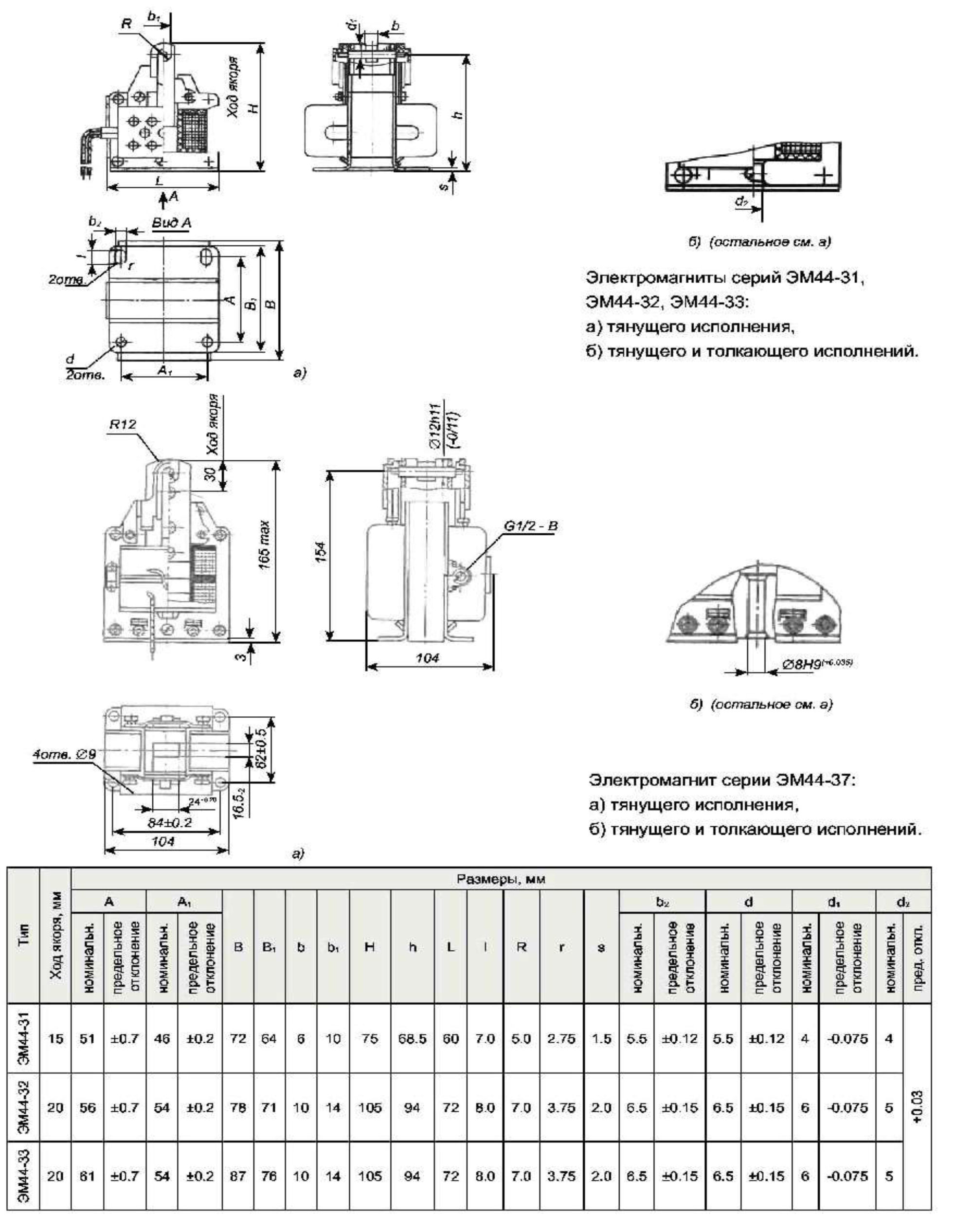

 Габаритные и присоединительные размеры

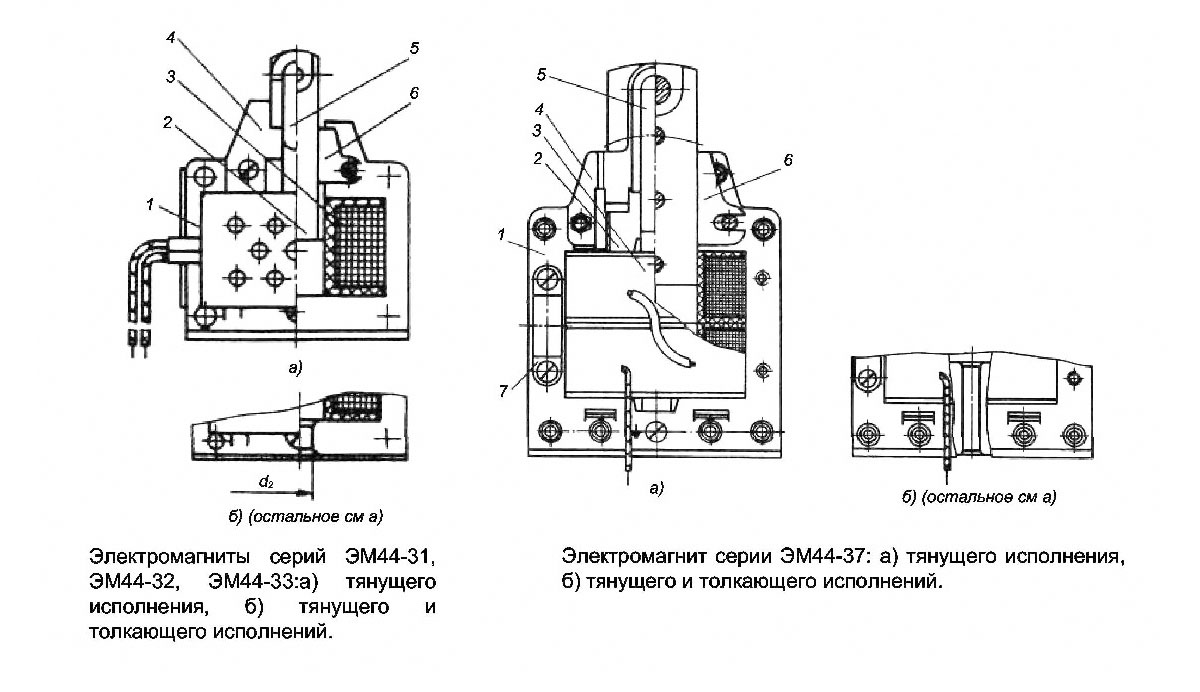

Электромагнит серии ЭМ4437 тянущего исполнения состоит из ярма 1, якоря 2, двух каркасных катушек 3, соединенных последовательно, скоб 4 и накладных направляющих 5, выполненных из термопластичногоматериала.Наружные пластины ярма имеют конструктивные элементы для фиксации катушек и крышек на электромагните. Вверхней части ярма установлены скобы 6 изнемагнитного материала, предотвращающие боковоепритяжение якоря к ярму при прохождении магнитного потока через магнитную систему.На ярме установлена стойка 7 для присоединения к электромагниту металлорукава.Электромагниты серии ЭМ44-31, ЭМ44-32, ЭМ44-33 тянущего исполнения состоят из ярма 1, якоря 2, каркасной катушки 3, скоб 4, направляющих 5 искоб 6.Электромагниты тянущего и толкающего исполнения отличаются от электромагнитов тянущего исполнения только конструкцией ярма.При подаче на катушку напряжения происходит втягивание якоря электромагнита. При этом якорь совершает возвратно - поступатель ноедвижение.Возврат якоря в исходное положение после снятия напряжения происходит либо под воздействием силы тяжести, либо под воздействием возвратной пружины исполнительного механизма.
