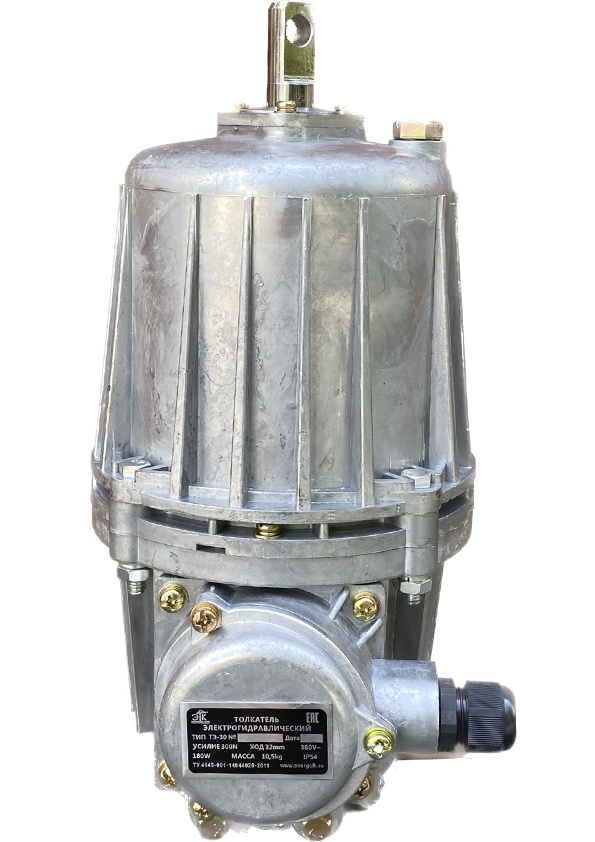

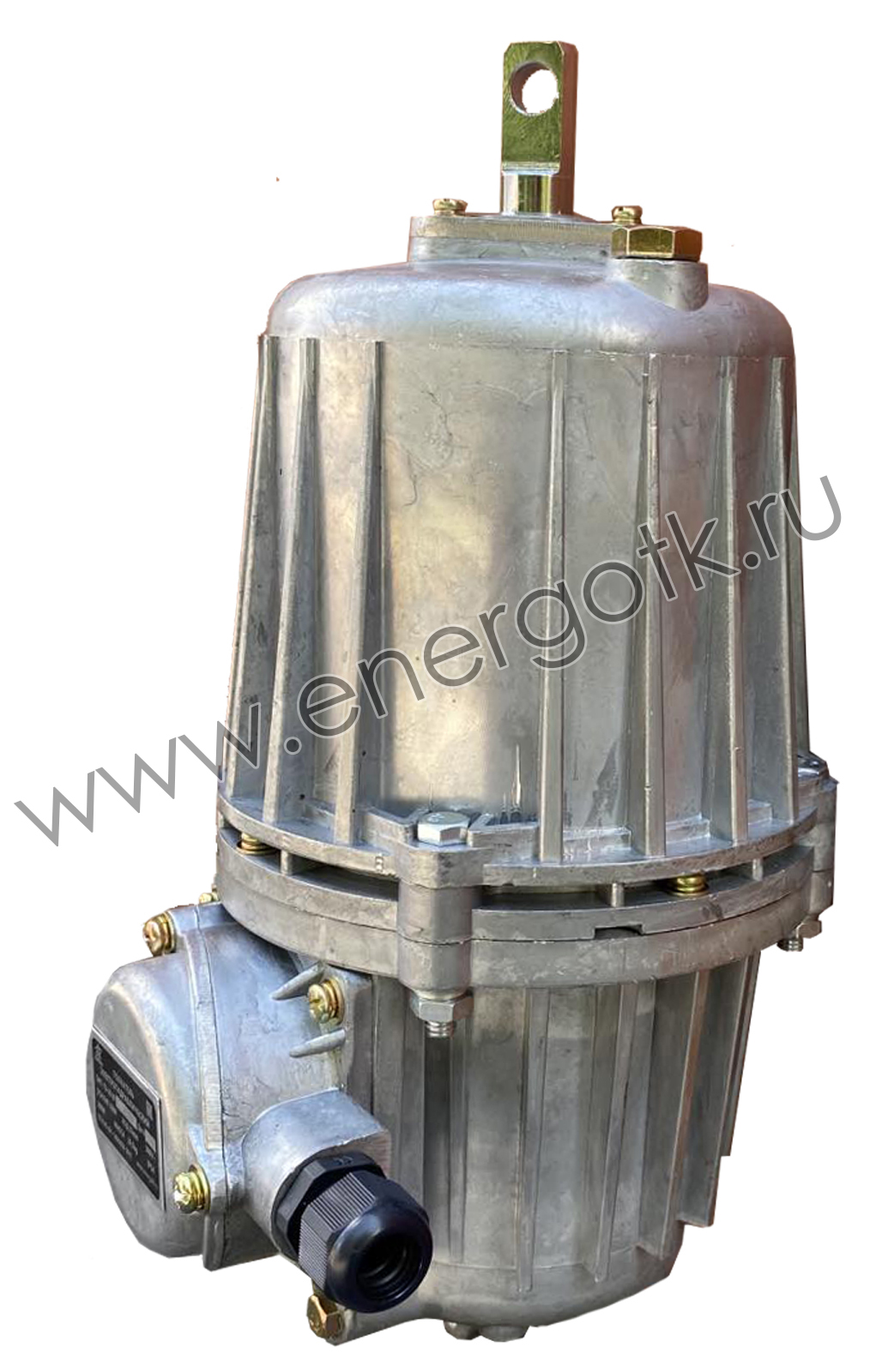

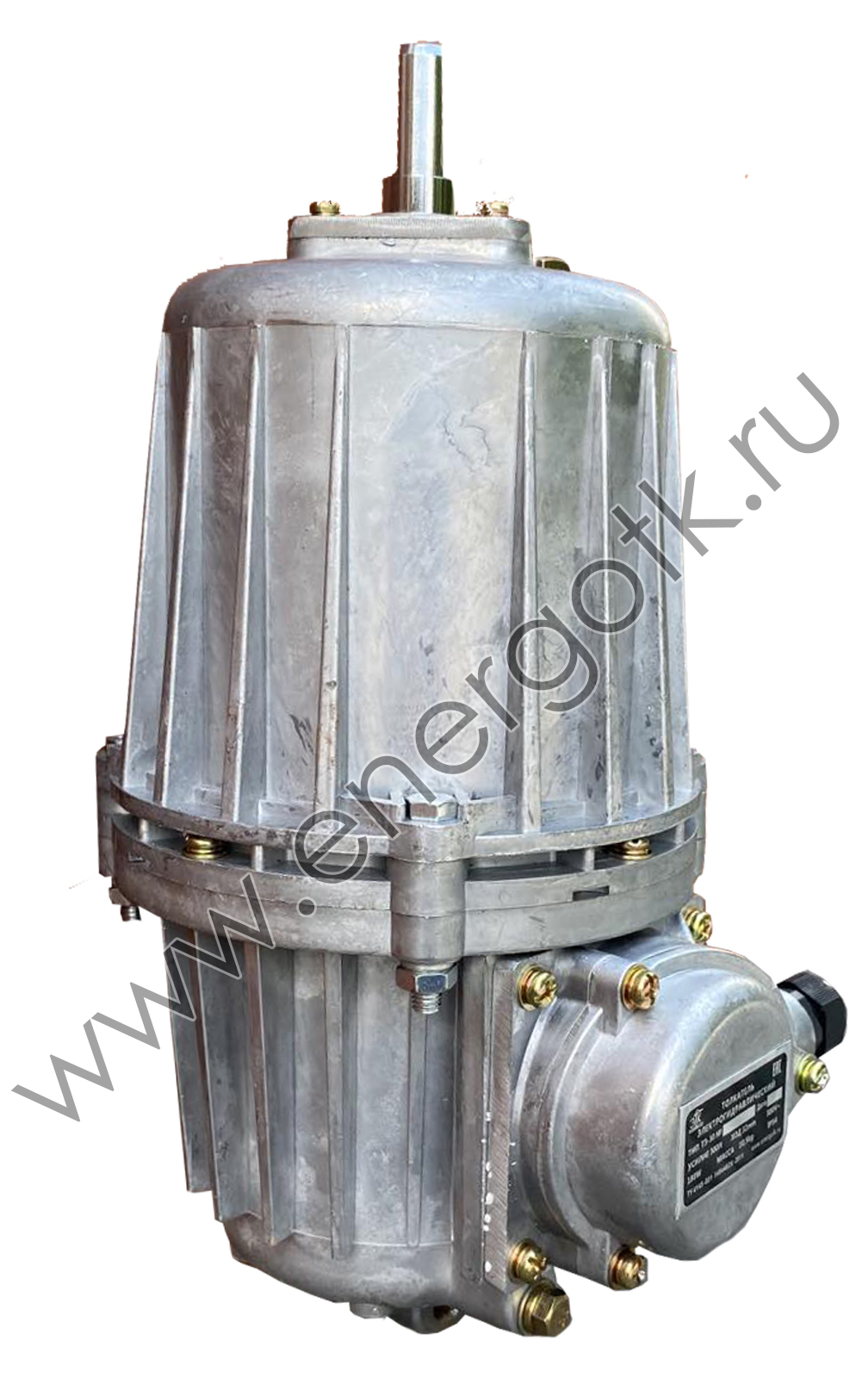

Гидротолкатель ТЭ-30 ЭТК(м)
- Полное описание
- Техническое описание

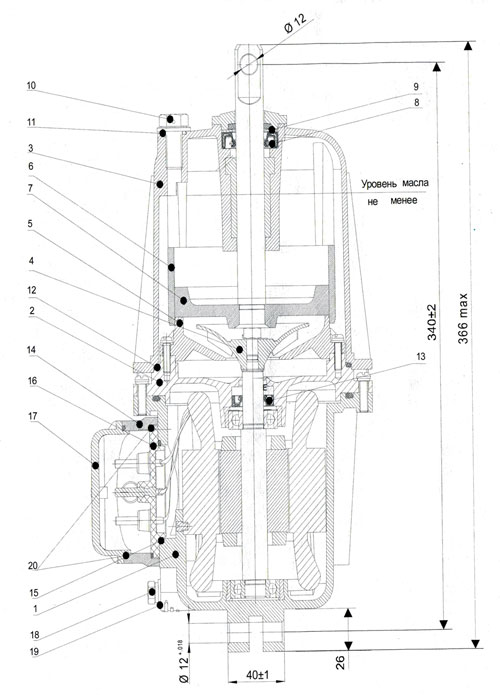

- Размеры
- Сертификаты
|
Гидротолкатели ТЭ 30 применяются в виде приводов пружинных для тормозов колодочного типа (типы ТКГ-160, ТКГ-200). Чаще относятся к оборудованию, поднимающему грузы. Это - полный осовремененный аналог предыдущих моделей ТЭ16 и ТЭ25. В новой серии усовершенствованы конструкция и эксплуатационные свойства. Уменьшены вес устройства на более чем 20%, время, за которое происходит подъема штока в условиях торможения. Из-за усиления конструктивных частей узлов существенно увеличен срок эксплуатации техники. ТЭ 30 ЭТК(м) рассчитаны на эксплуатацию в цепях непостоянного тока напряжением до 380 В (частота 50Гц).
Рабочие климатические условия:- рассчитана на температуру +40 - (-15)
Толкатели предназначены для работы в цепях переменного тока напряжением до 380 В, частотой 50-60 Гц, в повторно-кратковременном режиме при ПВ 80 % и менее, с частотой включений до 2000 вкл/ч, при этом номинальные значения климатических факторов должны соответствовать видам климатического исполнения ЭТК(м), ЭТК(м)ХЛ2 по ГОСТ 15150 и ГОСТ 15543.1
Допускается работа толкателей в длительном режиме (S1) (ГОСТ 183) при температуре окружающей среды до 25 °С. Толкатели предназначены для эксплуатации под навесом или в помещениях, где колебания температуры и влажность воздуха несущественно отличаются от колебаний на открытом воздухе, и могут эксплуатироваться в следующих условиях:
- высота над уровнем моря не более 1000 м;
- рабочее значение температуры окружающего воздуха:
- для ЭТК(м)-ХЛ2 - от минус 60 °С до плюс 40 °С;
- для ЭТК(м) - от минус 15 °С плюс 40 °С;
- окружающая среда взрывобезопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию и резину.
Толкатели поставляются заполненными или незаполненными рабочей жидкостью:
- ТЭ-30-ЭТК(м)- трансформаторным маслом по ГОСТ 982-80,
- ТЭ-30-ЭТК(м), ТЭ-30-ЭТК(м) ХЛ2 - полиэтилсилоксановой жидкостью ПЭС-3 по ГОСТ 13004-77.
|
.jpg)
|
Основные параметры толкателя ТЭ-30 ЭТК(м) соответствуют данным, приведенным в таблице:
Примечания
1. В таблице приведены параметры толкателей в холодном состоянии.
2. У толкателей в нагретом состоянии допускается увеличение времени подъема штока не более, чем на 25 %, времени обратного хода штока не более, чем на 15 %.
3. В зависимости от колебания напряжения в пределах от 0,85 до 1,1 от номинального, частоты (50 или 60 Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15 % от величины, указанных в таблице.
|
|
|
.jpg)
|
|
.jpg)
